Brandstofsysteem benzinemotoren
40
34
.30

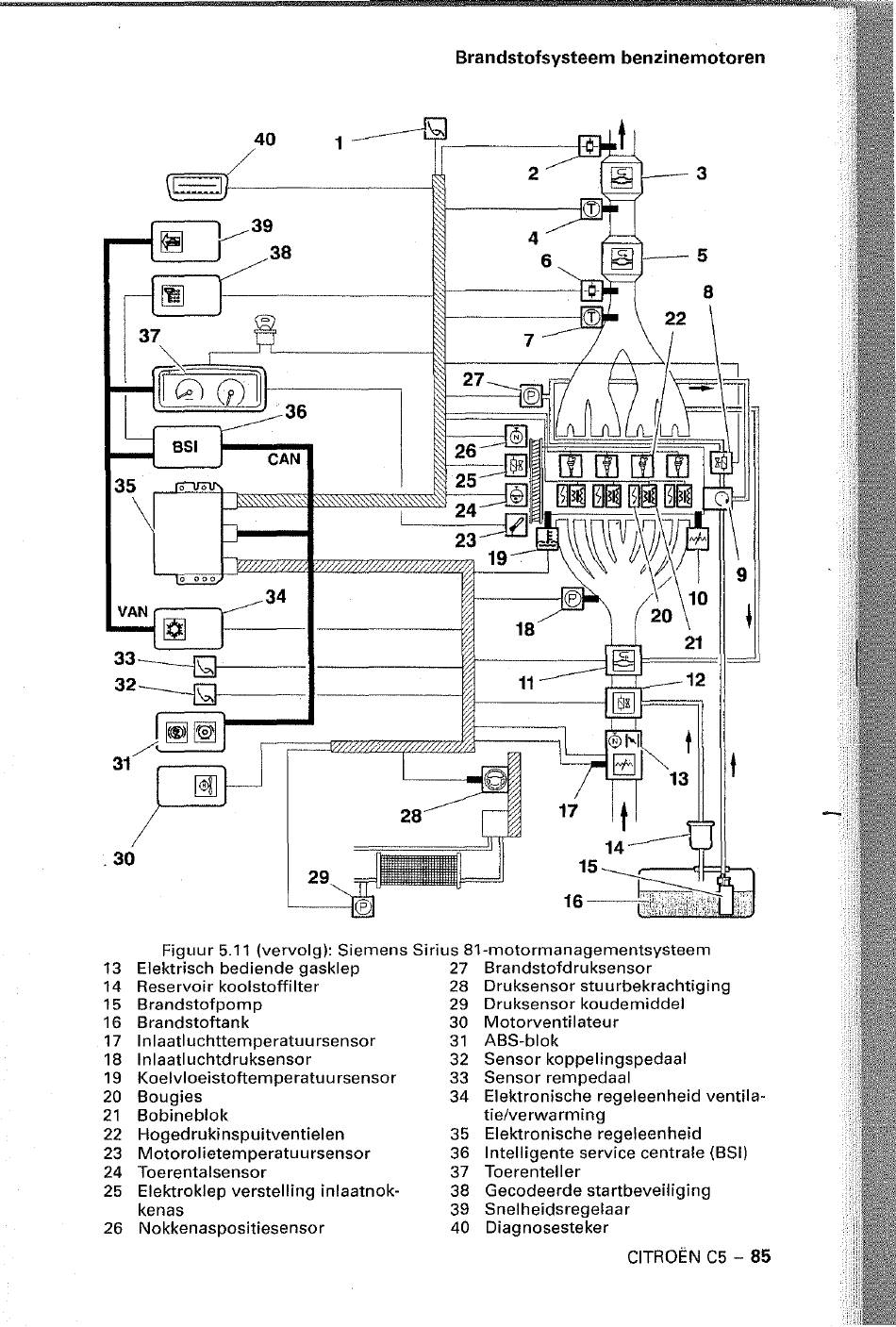

Figuur 5.11 (vervolg): Siemens Sirius 81-motormanagementsysteem
13 Elektrisch bediende gasklep
27
Brandstofdruksensor
14 Reservoir koolstoffilter
28 Druksensor stuurbekrachtiging
15 Brandstofpomp
29 Druksensor koudemiddel
16 Brandstoftank
30 Motorventilateur
17 Inlaatluchttemperatuursensor
31
ABS-blok
18 Inlaatluchtdruksensor
32 Sensor koppelingspedaal
19 Koelvloeistoftemperatuursensor
33 Sensor rempedaal
20 Bougies
34 Elektronische regeleenheid ventila-
21
Bobineblok
tie/verwarming
22 Hogedrukinspuitventielen
35 Elektronische regeleenheid
23 Motorolietemperatuursensor
36 Intelligente service centrale (BSI)
24 Toerentalsensor
37 Toerentelier
25 Elektroklep verstelling inlaatnok-
38 Gecodeerde startbeveiliging
kenas
39 Snelheidsregelaar
26 Nokkenaspositiesensor
40 Diagnosesteker
