8

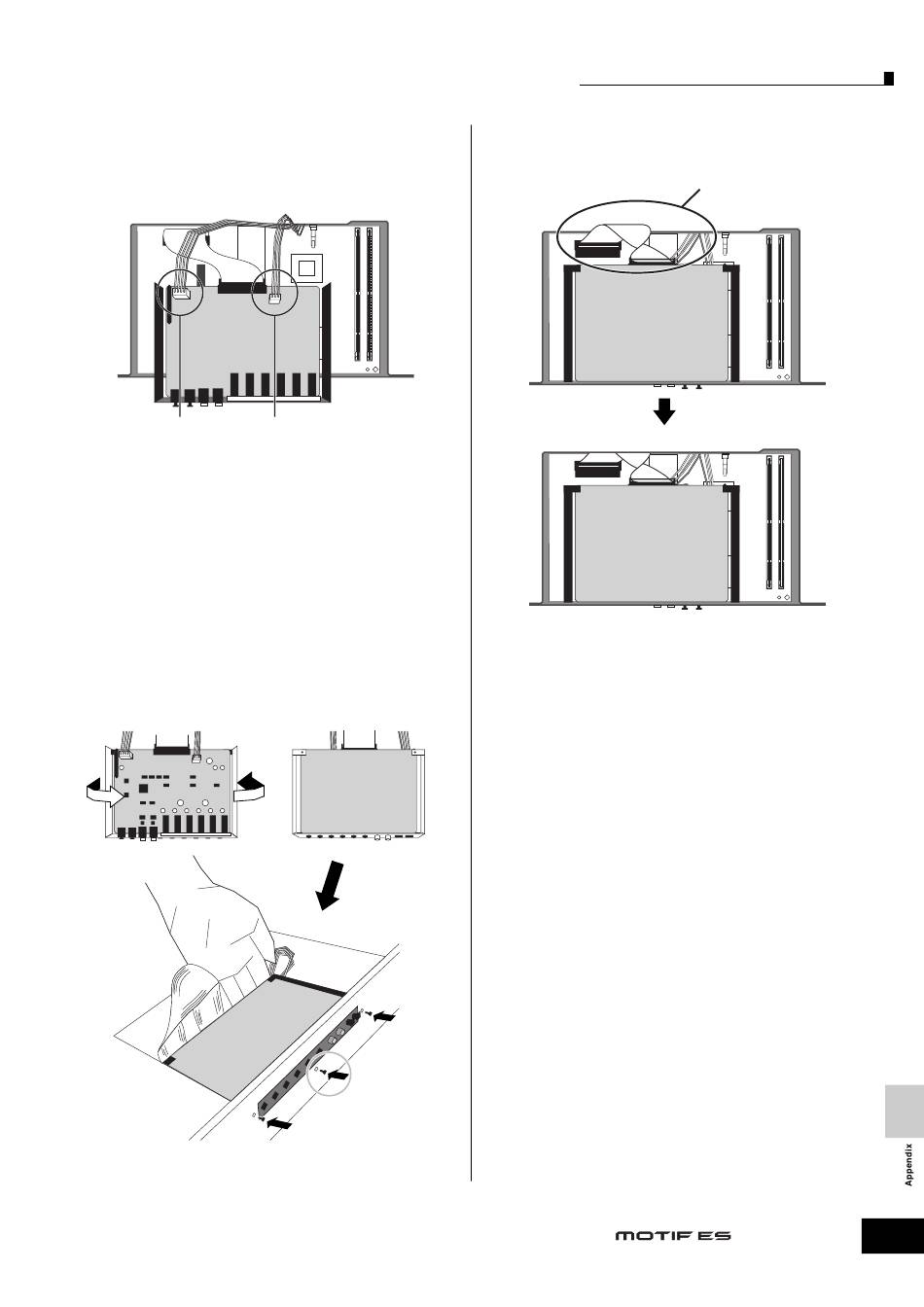

Sluit de voedingskabel die uit de MOTIF ES komt aan op
de AIEB2.
Sluit de 3-pins kabel aan op de aansluiting CN3 van de
AIEB2, en de 4-pins kabel op de aansluiting CN1.
Sluit de 4-pins kabel
aan op de
aansluiting CN1
* Zorg ervoor dat de kabels en aansluitingen goed overeenkomen.
Vermijd buitensporige kracht bij het aansluiten.
9
Bevestig de AIEB2 aan de MOTIF ES.
Draai de component om, zodat de onderkant van de com-
ponent is te zien, en zo dat alle aansluitingen van de AIEB2
vanaf de achterkant van de MOTIF ES zijn te zien.
Ondersteun de component met één hand en bevestig het
aan de achterkant van de MOTIF ES met de drie schroeven
die u in stap 4 heeft verwijderd. Als u bij het vastzetten met
de middelste schroef begint, is het makkelijker om de ove-
rige schroeven vast te zetten.
Draai de AIEB2 om en let er op de lintkabel
niet te verbuigen of beschadigen.
↓ Achterpaneel
van de MOTIF ES
Sluit de 3-pins kabel
aan op de
aansluiting CN3
Onderkant
van de
AIEB2
Als u bij het vastzetten met de
middelste schroef begint, is
het makkelijker om de overige
schroeven vast te zetten.
Het installeren van optionele hardware
10
Laat de lintkabel in de plaats tussen de AIEB2 en de
printplaat van de MOTIF ES zakken.
Onderkant van de MOTIF ES
AIEB2
Onderkant van de MOTIF ES
AIEB2
11
Plaats de deksel die u in stap 3 verwijderde, in
omgekeerde volgorde terug.
Schuif de lintkabel in de
ruimte tussen de MOTIF ES
en de AIEB2.
↓
↓
287
