VACON · 406
8.9
TTF-PROGRAMMERINGSPRINCIPE (TERMINAL TO FUNCTION)
Het programmeringsprincipe voor ingangs- en uitgangssignalen in de applicaties
Multifunctioneel en Pomp- en ventilatorbesturing (en gedeeltelijk in de andere applicaties)
verschilt van de conventionele methode die wordt gebruikt in andere Vacon NX-applicaties.
Bij de conventionele FTT-programmeringsmethode (Function to Terminal) is er een vaste
ingang of uitgang waarvoor u een functie kunt selecteren. De bovenstaande applicaties
gebruiken echter de TTF-programmeringsmethode (Terminal to Function) waarbij het
programmeringsproces in omgekeerde richting wordt uitgevoerd: Functies worden getoond
als parameters waarvoor de operator een bepaalde ingang/uitgang moet opgeven. Zie
Waarschuwing in hoofdstuk 8.9.2 Klemmen voor een bepaalde functie opgeven met het
NCDrive-programma.
8.9.1
INGANGEN/UITGANGEN VOOR EEN BEPAALDE BEDIENINGSPANEELFUNCTIE
SELECTEREN
U kunt een bepaalde ingang of uitgang aan een bepaalde functie (parameter) koppelen door
de parameter de gewenste waarde te geven. De waarde bestaat uit de kaartslot op de Vacon
NX-besturingskaart (zie de gebruikershandleiding van het product) en het desbetreffende
signaalnummer, zie hieronder.

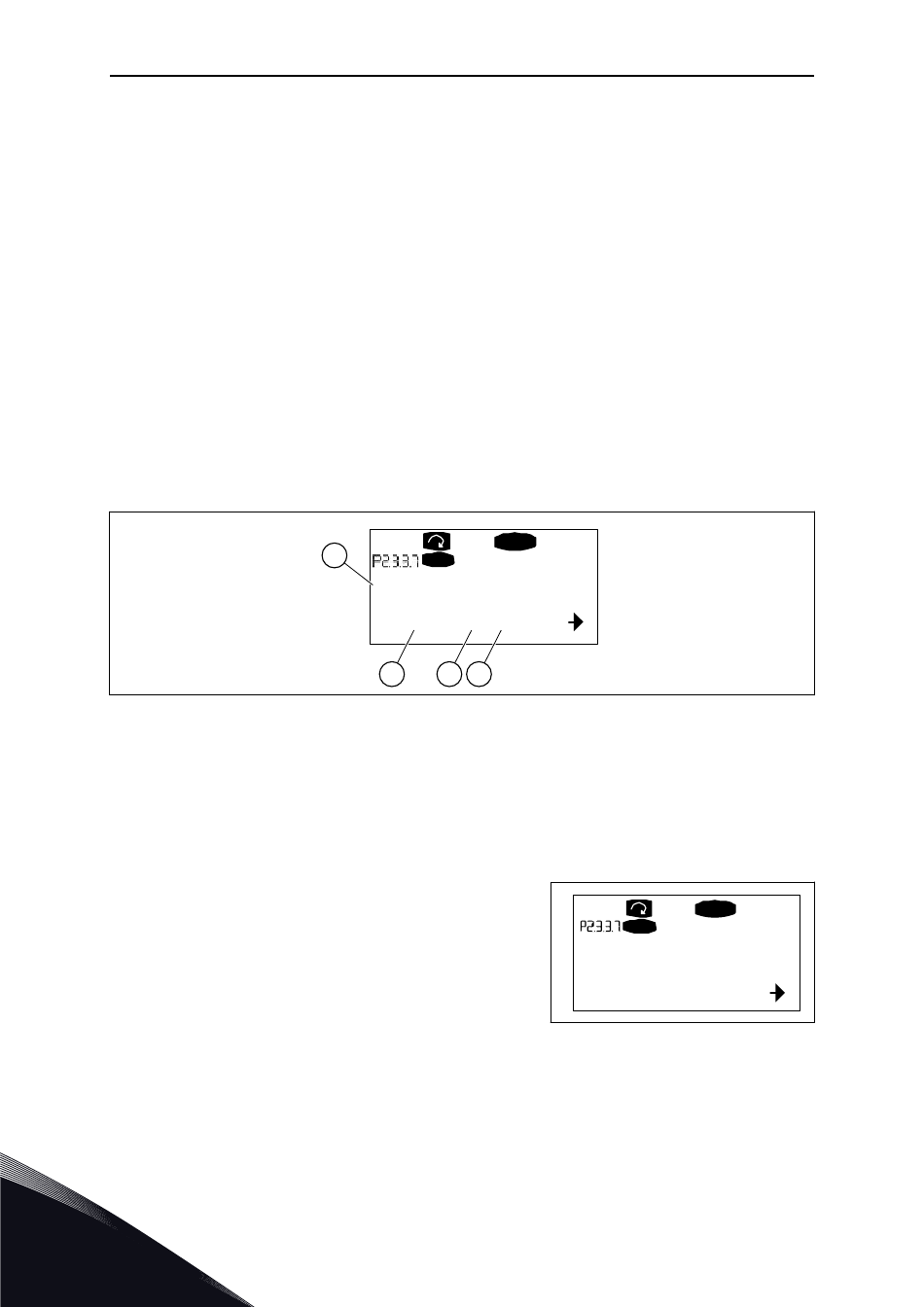

Afb. 94: Ingangen/uitgangen voor een bepaalde bedieningspaneelfunctie selecteren
A. Naam functie
B. Type klemmen
VOORBEELD
U wilt de digitale uitgangsfunctie Referentiefout/-waarschuwing (parameter 2.3.3.7)
koppelen aan de digitale uitgang DO1 op de OPTA1-basiskaart (zie de gebruikershandleiding
van het product).
1
Ga naar de parameter 2.3.3.7 op het
bedieningspaneel. Druk één keer op de
rechtermenuknop om de bewerkingsmodus te
openen. Aan de linkerzijde van de waarderegel ziet
u het type klemmen (DigIN, DigOUT, An.IN, An.OUT)
en aan de rechterzijde de huidige ingang/uitgang
waaraan de functie is gekoppeld (B.3, A.2, etc.) of
de waarde (0.#) indien deze niet is gekoppeld.
8
READY
A
I/Oterm
AIref Fout/Alarm
DigOUT:B.1
B
C
D
C. Slot
D. Klemnummer
PARAMETERBESCHRIJVINGEN
READY
I/O term
AI-ref. fout/alarm
DigOUT:0.0
