Geavanceerde HemoSphere -monitor
1. Swan-Ganz -katheter
2. aansluiting thermisch filament
3. thermistoraansluiting
4. CCO-kabel patiënt
9.4.2 De ECG-interfacekabel aansluiten
Sluit de 1/4 inch miniatuurtelefoonstekker van de ECG-interfacekabel aan op de ECG-monitoringang op
het achterpaneel van de geavanceerde HemoSphere -monitor.
Sluit het andere uiteinde van de interfacekabel aan op de ECG-signaaluitgang van de monitor aan het
bed. Hierdoor wordt een meting van de gemiddelde hartfrequentie (HR
HemoSphere -monitor geleverd ten behoeven van de meting van EDV en RVEF. Neem voor compatibele
ECG-interfacekabels contact op met de plaatselijke vertegenwoordiger van Edwards.

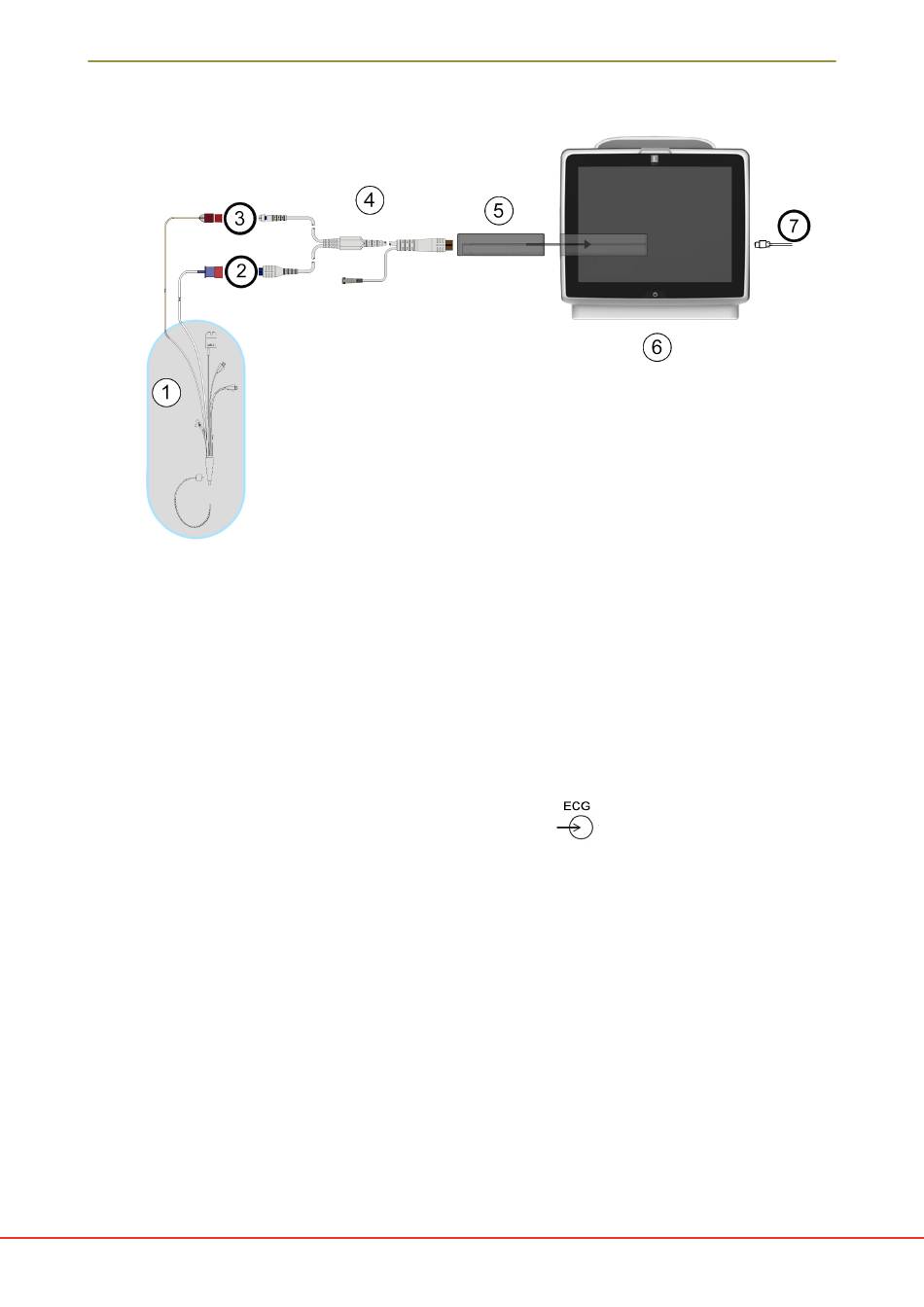

Afbeelding 9-8: Overzicht EDV/RVEF-aansluitingen
169
HemoSphere Swan-Ganz -modulebewaking
5. HemoSphere Swan-Ganz -module
6. Geavanceerde HemoSphere -monitor
7. ECG-signaalingang vanuit externe monitor
) aan de geavanceerde
