Outras informações sobre os sinais encontram-se nos respectivos manuais de instrução
da interface do robô.

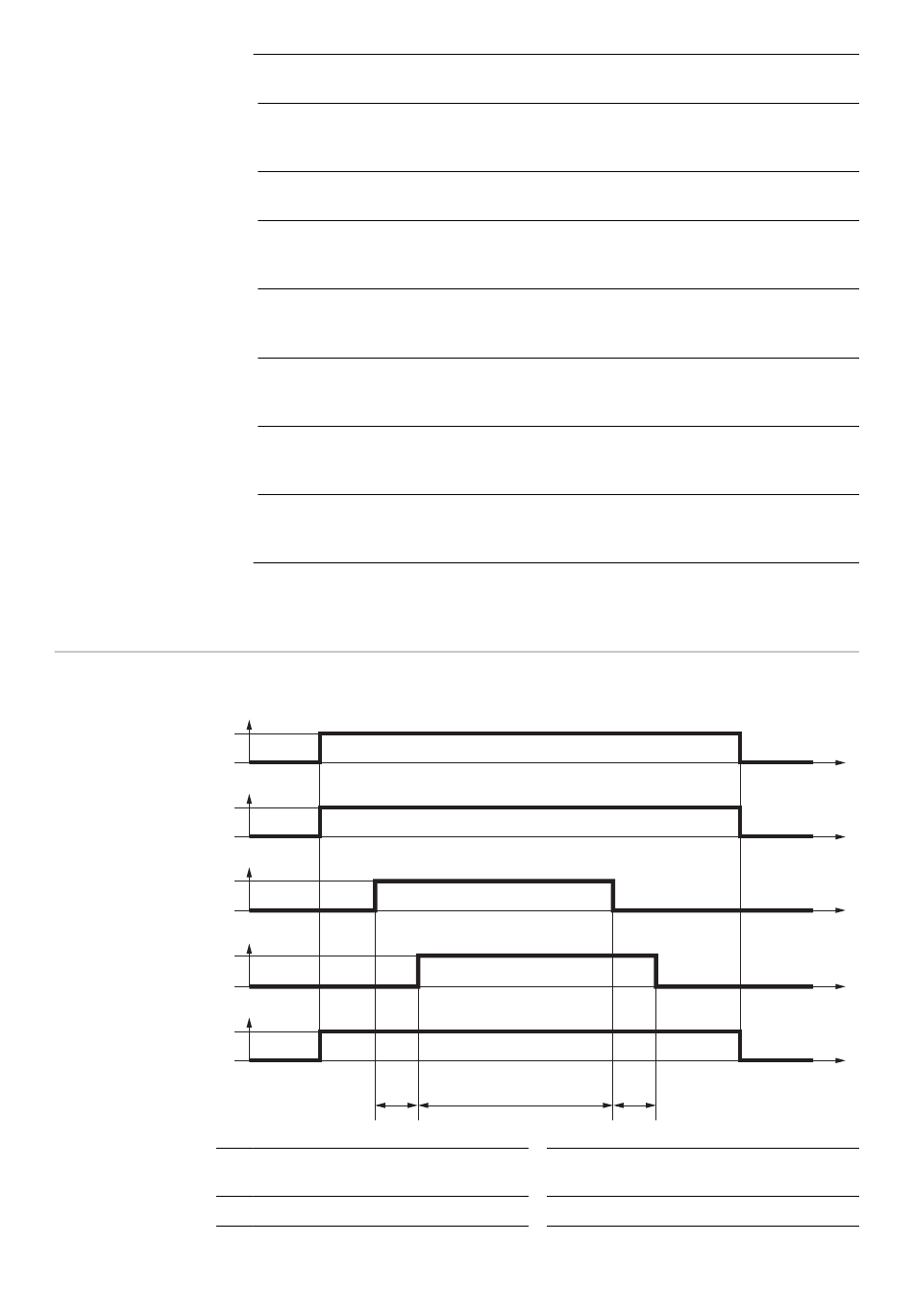

Decurso de sinal
10 V
0 V
(1) Valor nominal da corrente princi-
(2) Robô pronto (robot ready)
138
Soldagem ligada (welding start)
inicia o arco piloto
Robô pronto / parada rápida (robot ready / quick stop)
24 V = robô pronto para soldagem / 0 V = parada rápida; a parada rápida para o
processo de soldagem imediatamente
Teste de gás
ativa a função de verificação do gás no PlasmaModule 10
Simulação de soldagem (welding simulation)
O sinal da simulação de soldagem possibilita o início de um percurso de solda-
gem programado sem arco voltaico nem gás de proteção.
Valor nominal da corrente principal (power input value)
Especificação da quantidade do gás de plasma; 0 V = quantidade mínima do
gás de plasma, 10 V = quantidade máxima do gás de plasma
Arco piloto estável (arc stable)
O sinal arco piloto estável é ajustado, assim que, após a ignição do arco piloto,
um arco piloto estável existir.
Fonte de solda (power source ready)
O sinal fonte de solda pronta fica ajustado enquanto o PlasmaModule 10 estiver
pronto para soldagem.
Valor real da corrente de soldagem (welding current real value)
Com o sinal de valor real da corrente de soldagem, o valor real do gás de pla-
sma é transferido com uma tensão de 0 a 10 V para a saída analógica.
1
0
1
0
1
0
1
0
(7)
pal (power input value)
(1)
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(5) Fonte de solda pronta (power
source ready)
(6) Arco piloto
t (s)
t (s)
t (s)
t (s)
t (s)
