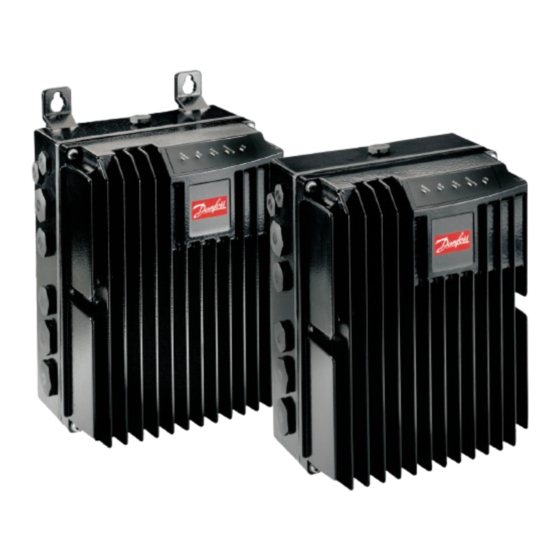

Pagina 1 MAKING MODERN LIVING POSSIBLE Bedieningshandleiding FCD 300...
Pagina 2: Inhoudsopgave
Voordelen decentraal ontwerp Toepassingsvoorbeelden Product Design Guide Bestelformulier Hulpprogramma's voor de pc Accessoires Communicatie Goede installatiepraktijken Onderhoud van de decentrale producten van Danfoss 2 Inleiding tot FCD 300 Veiligheid Hoogspanningswaarschuwing Deze voorschriften betreffen uw veiligheid Waarschuwing tegen onbedoelde start Technologie CE-markering...
Pagina 3 Statuswoord volgens het Profidrive-protocol Parametergroep 5-** Seriële communicatie Parametergroep 6-** Technische functies 5 Alles over FCD 300 Remweerstanden Dynamisch remmen Interne remweerstand Speciale omstandigheden Galvanische scheiding (PELV) Aardlekstroom en RCD-relais Extreme bedrijfsomstandigheden ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 4 Testresultaten emissie volgens algemene normen en de PDS-productnorm Resultaten immuniteitsproef conform algemene normen, PDS-productnormen en basisnormen Agressieve omgevingen Reiniging Statusmeldingen Waarschuwingen/Alarmmeldingen Warning Words, Extended Status Words and Alarm Words Algemene technische gegevens Beschikbare publicaties Fabrieksinstellingen Trefwoordenregister ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 5 ® 1 Het decentrale concept Decentrale FCD 300 Design Guide ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 6: Het Decentrale Concept
1.1 Inleiding Danfoss was het eerst bedrijf ter wereld dat frequentieomvormers met een traploze toerenregeling voor driefasige AC-motoren produceerde en verkocht. Voor die tijd konden AC-motoren enkel werken met een toerental dat werd bepaald door de frequentie van de netvoeding.
Pagina 7: Voordelen Decentraal Ontwerp
De hogere prijs wordt echter ruimschoots gecompenseerd door een besparing op kasten en kabels. De kosten voor bekabeling kunnen aanzienlijk worden verlaagd, zoals onderstaande voorbeelden laten zien. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 8 Er zijn n rijen en elke rij bevat N omvormers. Afbeelding 1.3: Gedecentraliseerde installatie ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 9: Besparingen Op Het Ontwerp
Het modulaire concept is bekend van apparatuur zoals pc's en auto's. In deze producten worden modules met goed omschreven functionaliteit en interfaces gebruikt. Ditzelfde concept kan ook worden toegepast op productietoepassingen, hoewel specifieke fysieke beperkingen een rol spelen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 10: Snellere Inbedrijfstelling
I/O-stations zal de benodigde extra kabellengte beperkt zijn. Decentrale producten van Danfoss kunnen zelfs als externe I/O-stations worden gebruikt om sensoren aan te sluiten op de veldbus, waardoor de directe kosten nog verder worden beperkt.
Pagina 11: Voorgeïnstalleerde Intelligentie
1.2.6 Minimale thermisch verliezen Danfoss frequentieomvormers zijn uitgerust met het unieke Voltage Vector Control (VVC) schakelprincipe voor het produceren van de motorspanningen. Vanwege het VVC-principe zijn de vermogensverliezen in de motor vergelijkbaar met of minder dan de verliezen in een motor die is aangesloten op het net.
Pagina 12: Omgevingsaspecten
Deze maatregelen zijn min of meer irrelevant als ze niet worden toegepast op alle elementen, en standaard AC-motoren worden gewoonlijk ontworpen zonder rekening te houden met deze aspecten – wat zich uit in ingebouwde ventilatoren en koelribben die beide lastig te reinigen zijn. Danfoss is de uitdaging aangegaan en heeft een reeks aseptische tandwielmotoren ontworpen.
Pagina 13: Flexibele Installatie
Wateraccumulatie in behuizingen kan worden voorkomen door middel van membranen die ondoordringbaar zijn voor vloeistoffen maar wel damp door- laten, zoals bekend is van stoffen die worden gebruikt voor outdoorkleding. Om bovengenoemd probleem te elimineren, levert Danfoss een speciale kabelpakking met dit type materiaal. De kabelpakking moet worden gebruikt in toepassingen die worden blootgesteld aan veelvuldige temperatuur- schommelingen en vochtige omgevingen, zoals apparatuur die enkel overdag wordt gebruikt, waarbij de binnentemperatuur 's nachts doorgaans afneemt vanwege de omgevingstemperaturen.
Pagina 14: Toepassingsvoorbeelden
Hieronder geven we illustratieve voorbeelden van daadwerkelijke installaties op basis van Danfoss decentrale producten en de voordelen en waarde die deze bieden voor de klant/eigenaar van deze installaties.
Pagina 15 IP 66-behuizing – eenvoudig te reinigen en bestand tegen agressieve reinigingsvloeistoffen • Vuilwerend oppervlak en ontwerp voorkomt dat vuil en productresten zich afzetten op de omvormer • Eenheden leverbaar voor motormontage of wandmontage ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 16: Automobielsector - Kranen En Transportbanden
Geen kostbare bedrading: alle motoren maken gebruik van be- staande voedingskabels, leidingen en lokale schakelaars • Alle motorregelingen kunnen via Profibus worden bestuurd van- af de bestaande gecentraliseerde kast Afbeelding 1.18: Modificatie van bestaande toepassing met snelheidsregeling ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 17: Product Design Guide
1.4.1 De decentrale productreeks De decentrale producten van Danfoss omvatten producten voor de volgende frequentieomvormers: VLT Decentrale FCD 300 en VLT OmvormerMotor FCM 300 in de diverse installatie/montageconcepten. De Design Guide geeft enkel uitgebreide informatie over de FCD 300-producten. Zie de FCM Design Guide voor meer informatie over de FCM 300.
Pagina 18: Een Product Configureren
® Decentrale FCD 300 Design Guide 1 Het decentrale concept 3. 'Voorgemonteerd' op Danfoss Bauer tandwielmotoren • Een vaste combinatie van motor en elektronica van één leve- rancier • Eenvoudige montage, slechts één eenheid • Geen afgeschermde motorkabel nodig •...
Pagina 19: Externe 24 V-Voeding
(4 mm kabel). Het onderste deel bevat kooiklemconnectoren en doorlusfaciliteiten voor voedingskabels en veldbuskabels die zo goed worden beschermd tegen stof, spatwater en reinigingsmiddelen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 20: Fcd 300: Combinaties Van Uitvoeringen
Kenmerken en werkingsconcepten vergelijkbaar met die van andere VLT-series Elektronische motorbeveiliging en omkeerfunctie zijn altijd inbegrepen Uitgebreide functionaliteit Externe 24 V-backup voor besturing en communicatie Rembesturing en voeding voor elektromechanische rem Dynamisch remmen zie Remweerstanden remweerstand is optioneel; ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 21: Bestellen
• C0 - Printplaten zonder coating • F10 - Profibus DP V0/V1 3 Mbaud • F12 - Profibus DP V0/V1 12 Mbaud • F30 - DeviceNet • F70 - AS-interface ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 22: Bestelformulier
® Decentrale FCD 300 Design Guide 1 Het decentrale concept 1.4.13 Bestelformulier ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 23: Hulpprogramma's Voor De Pc
MCT 10 setup-software Parameters instellen Kopiëren van en naar frequentieomvormers Vastleggen en afdrukken van parameterinstellingen, inclusief schema's Bestelnummer: Gebruik bestelnummer 130B1000 voor het bestellen van de cd met de MCT 10 setup-software. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 24: Accessoires
Motoraanpassingsplaat Aluminium plaat met boorgaten voor de FCD-kast. Moet op locatie pasklaar worden ge- 175N2115 maakt voor de gebruikte motor. Plaat voor aanpassing aan motoren anders dan Danfoss Bauer Ventilatiemembraan Membraan dat de accumulatie van water wegens condensatie binnen behuizingen voor- 175N2116 komt.
Pagina 25 Zie de afmetingen van draadgewonden remweerstanden in de instructies MI.90.Fx.yy. Extern gemonteerde remweerstanden in het algemeen Gebruik geen agressieve ontvettingsmiddelen. Ontvettingsmiddelen moeten pH-neutraal zijn. Dynamisch remmen voor het selecteren van de juiste remweerstanden. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 26: Communicatie
500.000 toepassingen in de productie- en proce- sautomatisering. De Danfoss Drives-oplossing biedt een Profibus-oplossing met een optimale prijsstelling. • MCT 10 setup-software voor toegang via een standaard pc •...
Pagina 27 Alle frequentieomvormers met Profibus zijn gecertificeerd door de Profibus-organisatie • Danfoss frequentieomvormers ondersteunen Profibus DP V1 Profibus DP V1 voor tweeledig doel Veldbussystemen worden gebruikt voor twee zeer verschillende doelen met twee zeer verschillende sets essentiële elementen in moderne automatise- ringstoepassingen.
Pagina 28: Het Danfoss-Concept Biedt Een Devicenet-Oplossing Met Optimale Prijsstelling
Het CAN-protocol werd oorspronkelijk ontwikkeld voor de Europese automarkt om de kostbare draadbomen in auto's te vervangen. Daarom biedt het CAN-protocol een snelle respons en een hoge betrouwbaarheid voor veeleisende toepassingen zoals ABS-remsystemen en airbags. Het Danfoss-concept biedt een DeviceNet-oplossing met optimale prijsstelling •...
Pagina 29: Goede Installatiepraktijken
1.6 Goede installatiepraktijken 1.6.1 Flexibele installatieopties Een belangrijk voordeel van het decentrale concept van Danfoss is de besparing op de installatiekosten die deels te danken is aan het slimme tweedelige ontwerp van de FCD 300. De volledige elektrische installatie vindt plaats in de installatiekast voordat het elektronische onderdeel wordt gemonteerd. Vervolgens wordt het elek- tronische onderdeel in de installatiekast gestoken en vastgezet, waarna de omvormer klaar is voor gebruik.
Pagina 30 ® Decentrale FCD 300 Design Guide 1 Het decentrale concept Afbeelding 1.19: Voorbeeld van voedings- en veldbuslussen ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 31 FCD de stroom onderbreken. Bij gebruik van de door Danfoss aanbevolen IP 65 remweerstanden zal de kabel enkel worden blootgesteld aan de continustroom van de remweerstand. Als de remweerstand oververhit raakt, zal het zichzelf ontkoppelen. Bij gebruik van een remweerstand van een ander type of merk, zonder enige stroombegrenzer, moet het maximale vermogen gelijk zijn aan het nominale vermogen van de motor.
Pagina 32: Onderhoud Van De Decentrale Producten Van Danfoss
Bij de decentrale producten van Danfoss is nadrukkelijk rekening gehouden met deze aspecten. Dit hoofdstuk beschrijft ook maatregelen die zijn genomen om de decentrale producten van Danfoss superieur te maken in een onderhoudssituatie. Zie de relevante publicaties voor uitgebreide informatie over specifieke serviceaspecten.
Pagina 33 ® 2 Inleiding tot FCD 300 Decentrale FCD 300 Design Guide ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 34: Inleiding Tot Fcd
Het softwareversienummer kan worden uitgelezen via parameter 640 Softwareversie Dit symbool geeft aan dat de lezer ergens op moet letten. Geeft een algemene waarschuwing aan. Dit symbool geeft een waarschuwing wegens hoogspanning aan. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 35: Veiligheid
Het aanraken van de elektrische onderdelen kan bijzonder gevaarlijk zijn, zelfs nadat de wisselstroomvoeding is af- geschakeld. Voor FCD 300: Wacht minstens 4 minuten. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 36: Technologie
De eenheid biedt flexibele montagemogelijkheden voor losse plaatsing en motorbevestiging. De eenheid kan ook voorgemonteerd worden geleverd op een tandwielmotor van Danfoss Bauer (3-in-1-oplossing). Het basisontwerp met een elektronisch insteekdeel en een flexibele en 'ruime' aansluitkast is uitermate onderhoudsvriendelijk en maakt het eenvoudig elektronica te vervangen zonder de bedrading te hoeven verwijderen.
Pagina 37: Programmeerbare Ingangen En Uitgangen In Vier Setups
Om de motor zo goed mogelijk te beschermen tegen oververhitting wanneer deze is afgedekt of geblokkeerd of als de ventilator defect raakt, kunt u een thermistor installeren en deze aansluiten op de thermistoruitgang van de frequentieomvormer (digitale ingang); zie parameter 128 Thermische motor- beveiliging. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 38: Ce-Markering
De EMC-richtlijn is op 1 januari 1996 van kracht geworden. Danfoss brengt een CE-markering aan conform de richtlijn en geeft op verzoek een verklaring van overeenstemming af.
Pagina 39: Atex-Correcte Installatie
Het installeren, inspecteren en onderhouden van elektrische apparatuur voor gebruik in een omgeving met brandbare stoffen mag uitsluitend worden uitgevoerd door goed opgeleid personeel dat vertrouwd is met de beschermingsvereisten Voor een Verklaring van overeenstemming kunt u contact opnemen met een vertegenwoordiger van Danfoss. ®...
Pagina 40: Installatie
3.1.1 Mechanische afmetingen, motorbevestiging 3.1.2 Mechanische afmetingen, losse montage Mechanische afmetingen in mm FCD 303-315 FCD 322-335 Formaten kabelpakkingen M16, M20, M25 x 1,5 mm Ruimte voor kabelingangen en werkschakelaar 100-150 mm ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 41: Ruimte Voor Mechanische Installatie
Los gemonteerd in de buurt van de motor Bevestigd op de motor of voorgemonteerd geleverd op een (tandwiel)motor van Danfoss Bauer. Neem contact op met de verkoopafdeling van Danfoss Bauer voor meer infor- matie. De frequentieomvormer wordt gekoeld door middel van luchtcirculatie. Om de koellucht van de eenheid te kunnen afvoeren, moet er boven en onder de eenheid een vrije ruimte zijn van minimaal 100 mm.
Pagina 42: Motorbevestiging
Voor directe montage op tandwiel- motoren van Danfoss Bauer is geen aanpassingsplaat nodig. Voor mon- tage op andere motoren (niet afkomstig van Danfoss Bauer) moet meest- al een aanpassingsplaat worden gebruikt. Hiervoor zijn neutrale platen inclusief pakking en schroeven voor bevestiging aan de installatiekast le- verbaar.
Pagina 43: Algemene Informatie Over De Elektrische Installatie
4 minuten totdat de stroom is afgevoerd. Het is de verantwoordelijkheid van de gebruiker of van de installateur om te zorgen voor een correcte aarding en beveiliging van de apparatuur overeenkomstig de nationale en lokale voorschriften. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 44: Kabelpakkingen
PE-klem. 3.3.6 Elektronica aangeschaft zonder installatiekast Als het elektronische deel wordt aangeschaft zonder het Danfoss-installatiedeel moet de aardverbinding geschikt zijn voor een hoge lekstroom. Het gebruik van de originele Danfoss-installatiekast of installatieset 175N2207 wordt aanbevolen. ®...
Pagina 45: Pe-Aansluiting
(PE). Verzeker u ervan dat deze niet zijn losgedraaid, verwijderd of op enig wijze beschadigd zijn. Monteer/verwijder het elektronische gedeelte niet ter- wijl de netspanning ingeschakeld is. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 46: Aardverbinding (Pe)
PE-aansluitingen, potentiaalvereffeningskabels en de afscherming van de communicatiekabel moeten worden aangesloten op hetzelfde potentiaal (4). Houd de geleider zo kort mogelijk en gebruik een zo groot mogelijk oppervlak. De nummers verwijzen naar de afbeelding. Afbeelding 3.5: Correcte aardaansluiting ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 47: Emc-Correcte Elektrische Installatie
De afdekking van de afscherming, dat wil zeggen het fysieke gebied van de kabel dat door de afscherming bedekt is. Deze wordt vaak opgegeven als procentuele waarde en moet ten minste 85% bedragen. Afschermingstype, dat wil zeggen gevlochten of ineengedraaid patroon. Een gevlochten patroon of gesloten schacht wordt aanbevolen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 48 ® Decentrale FCD 300 Design Guide 3 Installatie ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 49: Aarding Van Afgeschermde/Gewapende Stuurkabels
50/60 Hz ontstaan die het hele systeem verstoren. Dit probleem kan worden verholpen door één uiteinde van de afscherming te aarden via een condensator van 100 nF (korte pinlengte). ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 50: Diagram
J1 en J2 moeten ook tijdens aardsluiting worden verwijderd van de IT-voeding en de delta-geaarde netvoeding met de fase op de aardspanning van > 300 V. J1 en J2 kunnen worden verwijderd om lekstroom te verminderen. Waarschuwing: onjuiste RFI-filtering. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 51: Elektrische Installatie
® 3 Installatie Decentrale FCD 300 Design Guide 3.5 Elektrische installatie 3.5.1 Plaats van de klemmen Afbeelding 3.6: T12, T16, T52, T56 Afbeelding 3.7: Versies met werkschakelaar ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 52: Aansluiting Netvoeding
3 Installatie Afbeelding 3.8: T73 versie met motorstekker en sensorstekkers Versie wordt door Danfoss geleverd met de bedrading die hier wordt weergegeven. 3.5.2 Aansluiting netvoeding Controleer of de netspanning overeenkomt met de spanning die de frequentieomvormer nodig heeft; deze is te vinden op het motor- typeplaatje.
Pagina 53: Motoraansluiting
Klem 96 aangesloten op U-fase. Klem 97 aangesloten op V-fase. Klem 98 aangesloten op W-fase. De draairichting kan worden gewijzigd door twee fasen op de motor- klemmen te verwisselen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 54: Aansluiting Op Het Net En Van De Motor Met Werkschakelaar
Het totale stroomverbruik van de motoren mag niet groter zijn dan de maximale nominale uitgangsstroom I van de frequentie- omvormer. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 55: Motorkabels
Design Guide MG.90.Fx.yy voor het selecteren van de juiste remweerstanden. Houd er rekening mee dat er spanningen tot 850 V DC op de klemmen kunnen komen te staan. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 56: Mechanische Rembesturing
Bij een dergelijke aansluiting kan het nodig zijn de afscherming te doorbreken en een condensator van 100 nF tussen de afscherming en het chassis te plaatsen. Schakelaars S101-104 Buslijnspoelen, schakelaars ON houden ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 57: Aansluiting Van Sensoren Op M12-Stekkers Voor T63 En T73
RS 485(-), LCP 2/pc, groen OV, blauw VLT 2800/FCM 300/FCD 300 Profibus DP V1 Bedieningshandleiding VLT 2800/FCD 300 DeviceNet Bedieningshandleiding * Zie (MG.90.Ax.yy), (MG. 90.Bx.yy) of FCD 300 AS-interface Bedieningshandleiding (MG.04.Ex.yy). ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 58: Pc-Communicatie
Het veldbusstatuswoord bij inschakelen kan afwijkend zijn (vaak 0603h in plaats van 0607h) totdat het eerste geldige stuurwoord is verzonden. Nadat het eerste geldige stuurwoord (bit 10 = Data geldig) is verstuurd, is de status exact hetzelfde als in eerdere softwareversies. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 59: Aansluitvoorbeelden
Decentrale FCD 300 Design Guide 3.6 Aansluitvoorbeelden Leid de kabels niet over de stekkers heen naar de elektronische onderdelen. Draai de schroef die de veer voor de PE-aansluiting vasthoudt NIET los. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 60: Snelheid Omh./Omlaag
Snelheid omh./omlaag met behulp van de klemmen 29/33. Par. 302 Digitale ingang = Start Par. 303 Digitale ingang = Referentie vasthouden [14] Digitale ingang = Versnellen Par. 305 [16] Digitale ingang = Snelheid omlaag Par. 307 [17] ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 61: Referentie Potentiometer
Klem 53, max. schaling Par. 310 = 10 V Analoge ingang = Referentie Par. 314 Par. 309 Klem 60, min. schaling = 4 mA Klem 60, max. schaling Par. 310 = 20 mA ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 62 Digitale ingang = Vrijloop na stop, geïnverteerd Analoge ingang = Referentie Par. 308 Klem 53, min. schaling Par. 309 = 0 V Par. 310 Klem 53, max. schaling = 10 V. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 63: Digitale Referenties
3.6.9 Aansluiting van mechanische rem Door middel van klem 122/123 Par. 302 Digitale ingang = Start Digitale ingang = Vrijloop na stop, geïnverteerd Par. 304 Zie ook par. 138, 139, 140 ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 64 = logische '0') moet dan worden verwijderd voordat de tellerwaarde in parameter 344 de VLT frequentieomvormer heeft kunnen stoppen. Digitale ingang Pulsingang Par. 307 [30] Par 343 Precisiestopfunctie Tellerstop met reset Tellerwaarde Par. 344 = 100000 ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 65 ® 4 Programmeren Decentrale FCD 300 Design Guide ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 66: Programmeren
[CANCEL] wordt gebruikt als de wijziging van de geselecteerde para- meter niet uitgevoerd moet worden. [OK] wordt gebruikt om de wijziging van de geselecteerde parameter te bevestigen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 67: Indicatielampjes
002 Lokale/externe bediening is inge- steld op Lokale bediening [START] wordt gebruikt om de frequentieomvormer te starten. Is altijd actief, maar kan een stopcommando niet opheffen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 68: Displaymodus
1 geeft een tekst die regel 2 verklaart. In het voorbeeld is In deze modus worden alle datawaarden voor vier bedieningsvariabelen quentie geselecteerd als uitlezing via parameter 009 Grote displayuitle- getoond met bijbehorende eenheden (zie tabel). In het voorbeeld zijn ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 69: Parameterinstelling
De eerste keer dat de toets [QUICK MENU] wordt ingedrukt nadat de eenheid is ingeschakeld, beginnen de uitlezingen altijd op pos. 1 – zie onderstaande tabel. QUICK MENU X OF Y 50.0 Hz SETUP 001 LANGUAGE ENGLISH ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 70: Parameters Selecteren
De derde regel van het display toont het nummer en de naam van de De geselecteerde datawaarde kan dan onbeperkt worden veranderd met parameter, terwijl de status/waarde van de geselecteerde parameter op de toetsen [+ / -]: regel 4 wordt getoond. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 71: Handmatige Initialisatie
[1] is geselecteerd. Beschrijving van de keuze: Remote operation Indien [0] geselecteerd wordt, kan de frequentie-om- vormer worden bestuurd via: de aansluitklemmen voor stuurstroom of via seriële communi- catie. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 72: Setupconfiguratie
In ring gelijk aan parameter 004 Actieve setup deze parameter kan worden overgeschakeld van de ene Setup naar de andere via een digitale ingang of via seriële communicatie. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 73 (Pulse INPUT 33. [Hz]) [20] nominaal vermogen dan die waarvan de parameter-setup afkomstig is. Externe referentie [%] (external ref. [%]) [21] Statuswoord [hex] (Status word [hex]) [22] ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 74 5 digitale ingangen (18, 19, 27, 29 en 33). Klem 18 komt overeen met de meest linkse bit.'0' = geen signaal, '1' = signaal aangesloten. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 75 0. Lokale bediening Externe bediening Omschakelen van naar in parameter Lokale/externe bediening , terwijl deze parameter is ingesteld op terne bediening zonder terugkoppeling [1]: de configuratie die geselec- ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 76 Let er op dat deze parameter alleen kan worden inge- Lokale referentie stand moet blijven. Parameter 003 moet op nul worden Bestel- steld met een LCP 2-bedieningspaneel. Zie het gezet. formulier ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 77 Als mech. remuitgang (As mech. brake output) [10] Functie: Met deze parameter kunt u verschillende situaties visualiseren via de sta- tus-LED. Beschrijving van de keuze: Selecteer de functie die u wilt visualiseren. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 78: Parametergroep 1-** Belasting & Motor
De knikpunten worden in- (Constant torque) Spanning/frequentie gesteld in de parameters 423-428 Variabel koppel laag (torque: low) Variabel koppel middelhoog (torque: medium) ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 79 102 tot 106 Bij storingen tijdens het aanpassen van de motor verschijnen alarmmeldingen op het display ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 80: Startvertraging
Stel hier de gewenste modus tijdens de startvertraging (parameter 120 De waarde wordt verkregen door middel van handmatige me- Startvertragingstijd ) in. tingen; X wordt verkregen door een motor aan te sluiten op de ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 81: Gelijkstroomrem
[5] is geprogrammeerd en van logisch '1' naar logisch '0' gaat, wordt de gelijkstroomrem geactiveerd. Wanneer een stopcommando actief wordt, wordt de gelijkstroomrem geactiveerd wan- neer de uitgangsfrequentie lager is dan de inschakelfrequentie van de rem. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 82 [2] als een uitschakeling wenselijk is wanneer de aangesloten thermistor te heet wordt. Selecteer ETR warning als een waarschuwing wenselijk is wanneer de motor overbelast is volgens de berekeningen. U kunt de frequentieom- ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 83: Startfrequentie
Startvertraging ; er moet tevens een referentiesignaal aanwezig zijn. Als een te hoge waarde wordt ingesteld, is het mogelijk dat de frequentie-omvormer afslaat vanwege overaf- schakelt. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 84 Beschrijving van de keuze: kan als volgt worden ingesteld: De waarde wordt opgegeven door de leverancier van de motor. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 85 Met deze parameter wordt het type motor geselecteerd dat is aangeslo- ten op de frequentieomvormer. Beschrijving van de keuze: De waarde Algemeen kan worden geselecteerd voor de meeste motor- merken. Selecteer Danfoss Bauer voor de beste instellingen voor Danfoss Bauer tandwielmotoren. ® MG.90.S1.10 – VLT...
Pagina 86: Parametergroep 2-** Referenties En Limieten
009-012 Displayuitlezing en kan als één eenheid worden weergegeven regeling zonder terugkoppeling actief zijn. door Referentie [eenh] te selecteren. De som van de externe referenties ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 87 Process regulation, closed loop [1] of [3] is geselecteerd in mumterugkoppeling Configuratie parameter 100 , wordt de minimumreferentie beperkt door De maximumreferentie wordt genegeerd als de lokale referentie actief is. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 88 Programmeer de gewenste uitlooptijd. Er wordt omgeschakeld van ramp ). Dit veronderstelt dat de uitgangsstroom het niveau in parameter Ramp 2 1 naar ramp 2 door te activeren via een digitale ingang. Stroombegrenzing I niet bereikt. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 89: Referentiefunctie
Als op klem 53 een analoge ingangsstroom van 4 V staat, is de totale referentie: Referentiefunctie Par. 214 = Som [0]: Minimumreferentie Par. 204 10,0 Hz Referentie-effect bij 4 V 16,0 Hz Par. 215 Digitale referentie 6,0 Hz Totale referentie 32,0 Hz ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 90 INV. onder de I blijven. Indien de stroombegrenzing is ingesteld op een INV. waarde lager dan I , wordt het versnellingskoppel overeenkomstig ge- INV. reduceerd. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 91 I wingssignaal via klem 46 en via de relaisuitgang. De terugkoppelings- eenheid in de gesloten lus wordt geprogrammeerd in parameter 416 Proceseenheden ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 92 Minimumterugkoppeling, FB Maximumterugkoppeling, en 415 Beschrijving van de keuze: Frequentie- Voer de te vermijden frequenties in. Zie ook parameter 229 bypass, bandbreedte ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 93: Parametergroep 3-** In- & Uitgangen
Snelle stop geïnverteerd wordt gebruikt om de motor te stoppen volgens Snelle stop de uitlooptijd snelle stop die is ingesteld in parameter 212 uitlooptijd . Logisch '0' leidt tot een snelle stop. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 94 209-210 Keuze van setup, lsb Keuze van setup, msb maken het mogelijk om een van de vier setups te selecteren. Parameter 004 moet hiervoor echter Multisetup zijn ingesteld. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 95 De driehoekfrequentie kan worden bestuurd door de analoge ingang.Als WOBB.DELTA FREQ is ingesteld als analoge ingang (par. 308 of 314) komt de geselecteerde waarde in par. 702 overeen met 100 % van de analoge ingang. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 96 ) is verstreken. Als een time-outfunctie op hetzelfde moment plaats- - FB 0-20 mA/4-20 mA. Bustime-outfunctie vindt als een bustime-outfunctie (parameter 513 ) zal de geselecteerde time-outfunctie in parameter 318 worden geactiveerd. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 97: Relaisuitgang
(under feedback high) [16] de klok in draait. Wanneer de motor met de klok mee draait, is de waarde Relais 123 (RELAY 123) [17] 0 V DC. Omkeren (REVERSE) [18] ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 98 Pulsvermogen (PULSE POWER) [29] (Spd cmp count stop w. reset) Pulstemperatuur (PULSE TEMP) [30] Snelheids-gecompenseerde stop geen reset Stuurwoordbit 12 (CTRL. W. BIT 12) [31] (Spd cmp cstop no res) ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 99 De fabrieksinstelling is 10 ms., hetgeen betekent dat wordt verondersteld dat de totale vertraging van de Sensor, PLC en andere hardwaremate- rialen met deze instelling overeenkomen. Alleen actief voor snelheid-gecompenseerde stop. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 100: Parametergroep 4-** Speciale Functies
Temperatuurafhanke- als functie van de belasting. Zie Reset bij inschakelen [11] is geselecteerd, zal de frequentieomvormer lijke schakelfrequentie Speciale omstandighe- onder resetten na een netstoring. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 101 % (%) ppm (ppm) tpm (tpm) bar (bar) Cycli/min (CYCLE/mi) Pulsen/s (PULSE/S) Eenh/s (UNITS/S) Eenh/min (UNITS/mi) Eenh/u (UNITS/h) °C (°C) [10] Pa (pa) [11] l/s (l/s) [12] /s (m3/s) [13] ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 102: Fcd 300-Regelaars
Door gebruik van een zender met een spanningsuitgang kan het span- ningsverlies in lange signaalkabels worden gecorrigeerd. Dit is mogelijk met behulp van parametergroep 300 Min./Max. schaling ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 103: Afhandeling Van De Terugkoppeling
In het stroomschema is te zien welke parameters de afhandeling van de terugkoppeling beïnvloeden en op welke wijze. U kunt een terugkoppeling kiezen op basis van een spannings-, stroom- of pulssignaal. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 104 Aangezien de D-versterking bij hogere frequenties toeneemt, kan het nuttig zijn de versterking te begrenzen. Dit maakt het mogelijk een zuivere D-link te verkrijgen bij lage frequenties en een con- stante D-link bij hogere frequenties. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 105 Beschrijving van de keuze: voorgaande fout voordat de uitgangsfrequentie kan Stel de uitgangsspanning (U3) in voor de derde uitgangsfrequentie (F3), worden gewijzigd. Frequentie F3 parameter 428 ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 106 Indien de integratietijd te lang is, kunnen zich grotere afwijkingen voordoen ten opzichte van het vereiste instelpunt, aangezien de procesregelaar lang zal doen over het bijregelen in ver- houding tot een gegeven fout. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 107 Elke verandering van het instelpunt zal dus een rechtstreeks effect hebben op de motorsnelheid. De FF-factor biedt een hoge dynamiek bij een wijziging van het instelpunt en minder doorschot. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 108: Seriële Communicatie
512 gramprofiel: • Profidrive-protocol • Danfoss FC-protocol Telegram- Om het Danfoss FC-protocol te kiezen, stelt u parameter 512 profiel FC-protocol in op [1]. 4.7.2 Stuur- en antwoordtelegrammen Stuur- en antwoordtelegrammen zendt de slave geen antwoordtelegrammen terug naar de master of het De telegramcommunicatie in een master/slave-systeem wordt bestuurd telegram correct is ontvangen.
Pagina 109 Bit 0-4 = adres frequentieomvormer 1-31 EXOR 2e byte = 1 1 0 1 0 1 1 0 (D6H) 2. Adresopmaak 1-126 = 1 1 0 1 0 1 0 0 (D4H) ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 110: Datateken (Byte)
615 Foutcode . De index bestaat uit twee bytes, een lowbyte en een highbyte, maar alleen de lowbyte wordt als een index gebruikt. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 111 Om via het PWE-blok een tekst te kunnen schrij- = 0014 hex – Dataoptie kg/uur [20] selecteren ven, moet het parametercommando (AK) op 'F' hex zijn ingesteld. Voor een schrijfcommando moet de tekst het volgende formaat hebben: ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 112 Het blok proceswoorden is verdeeld in twee blokken van 16 bits, die altijd in de gegeven volgorde voorkomen. PCD 1 PCD 2 Stuurtelegram Stuurwoord Referentie- (master ⇒ slave) waarde Stuurtelegram Statuswoord Actuele uitg. (slave ⇒ master) frequentie ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 113: Stuurwoord Volgens Het Fc-Protocol
Bit 07 = '1' leidt tot reset van een uitschakeling (trip). Reset wordt ge- activeerd op de voorflank van een signaal, dat wil zeggen bij de overgang van logische '0' naar logische '1'. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 114: Statuswoord Op Basis Van Fc-Profiel
De uitschakeling kan worden gereset via de externe 24 V-re- Bit 00 = '1'. De frequentieomvormer is bedrijfsklaar. servevoeding of nadat de netvoeding weer is aangesloten. Bit 00 = '0'. De frequentieomvormer is niet bedrijfsklaar. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 115: Snel I/O Fc-Profiel
Digitale ingang 29 0: Ingang LAAG/ 1: Ingang HOOG Dig. ingang 33 0: Ingang LAAG/ 1: Ingang HOOG Snelle I/O-profielen zijn alleen beschikbaar voor om- vormers die zijn uitgerust met Profibus. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 116: Stuurwoord Volgens Het Veldbusprofiel
Bit 07, Reset: Stuurwoord volgens het FC protocol. Zie de beschrijving onder Bit 08, Jog 1: Bit 08 = '1' betekent dat de uitgangsfrequentie wordt bepaald door pa- Bus-jog 1 rameter 09 ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 117: Statuswoord Volgens Het Profidrive-Protocol
Bit 05, AAN 3/UIT 3: Bit 05 = '0' betekent dat Bit 02 in het stuurwoord = '1'. Bit 05 = '1' betekent dat Bit 02 in het stuurwoord = '0'. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 118: Referentie Voor Seriële Communicatie
De master ontvangt een statusmelding van de frequentieomvormer dat de actuele uitgangsfrequentie 50% van het nominale frequentiebereik bedraagt. Par. 201 Uitgangsfrequentie, lage begrenzing = 0 Hz Uitgangsfrequentie, hoge begrenzing Par. 202 = 50 Hz ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 119: Parametergroep 5-** Seriële Communicatie
[1] is geselecteerd, kan het betreffende comman- do alleen worden geactiveerd als het commando wordt gegeven via de seriële poort. Logisch AND [2] is geselecteerd, moet de functie bovendien worden geactiveerd via een digitale ingang. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 120 Ser. poort Functie Dig. ingang Ser. poort Functie Stop Gelijkstroomrem Stop Gelijkstroomrem Stop Start Motor loopt Motor loopt Serial port Dig. ingang Ser. poort Functie Gelijkstroomrem Motor loopt Gelijkstroomrem Motor loopt ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 121 Onderstaande tabel geeft aan welke Setup (parameter 004 ) is geselecteerd bij elk van de volgende instellingen: Digitale in- gang [0], Seriële communicatie [1], Logisch AND [2] of Logisch OR ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 122 213 Er zijn drie verschillende stuurwoordprofielen beschikbaar. Jog-frequentie worden vastgehouden, op de instelling van parameter 202 Beschrijving van de keuze: Kies het gewenste stuurwoordprofiel. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 123 Geeft de som van de externe referenties als een percentage (het totaal Geeft de fasestroom van de motor, gemeten als effectieve waarde. van analoog/puls/seriële communicatie) in het bereik van Minimumrefe- Koppel [Nm], parameter 521: rentie, Ref tot Maximumreferentie, Ref ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 124 Voor meer informatie over het Metasys N2-protocol, zie MG91CX; voor de master controller. Als gevolg hiervan zullen berichten opnieuw worden informatie over Modbus RTU, zie MG10SX. verzonden waardoor de communicatie op het netwerk zal vertragen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 125: Parametergroep 6-** Technische Functies
Het hoogste lognummer [10] bevat de oudste opgeslagen datawaarde. Als zich een uitschakeling (trip) voordoet, kan men de oor- zaak, het tijdstip en een mogelijke waarde van de uitgangsstroom of de uitgangsspanning zien. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 126: Beschrijving
Voer de montage uit aan de hand van de afbeelding en de be- Hier verschijnt het identificatienummer van de database van de software. schrijving. Voorbeeld: ID 1.14. Schakel de netspanning weer in. Parameter 627 Motortypeplaatje: Versie vermogensdeel: ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 127 Deze parameter maakt configuratie van een Profibus-stuurkaart mogelijk. De standaardwaarde hangt af van de geproduceerde eenheid; dit is te- vens de maximumwaarde. Dit betekent dat een stuurkaart alleen kan worden gedegradeerd tot een versie met mindere prestaties. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 128: Alles Over Fcd
Het voordeel van een remweerstand is dat grote belastingen snel kunnen worden afgeremd, bijvoorbeeld op een lopende band. Danfoss heeft een oplossing gekozen waarbij de remweerstand geen integraal deel uitmaakt van de frequentieomvormer. Dit heeft de volgende voordelen voor gebruikers: De cyclustijd van de weerstand kan naar wens worden gekozen.
Pagina 129: Berekening Van De Remweerstand
160% worden geschreven als: De ohmse waarde van de geselecteerde minimale remweerstand mag niet meer dan 10% lager zijn dan de waarde die door Danfoss Als een lagere remweerstand wordt gekozen, bestaat een kans op overstroom, wat onherstelbare schade aan de wordt aanbevolen.
Pagina 130: Berekening Van Het Piekvermogen Van De Remweerstand
− = de procestijd in seconden. = de remtijd in seconden. Danfoss verkoopt remweerstanden met variabele werkcycli tot 40%. Met een werkcyclus van 10% kunnen remweerstanden bijvoorbeeld P opnemen peak gedurende 10% van de procestijd. Tijdens de resterende 90% van de procestijd wordt overtollige warmte afgevoerd.
Pagina 131: Optimaal Remmen Met Behulp Van Weerstand
De aansluitkabel naar de remweerstand moet zijn afgeschermd/gewapend. Sluit de afscherming met behulp van kabelklemmen aan op de geleidende achterplaat van de frequentieomvormer en op de metalen behuizing van de remweerstand. Als u geen Danfoss-remweerstanden gebruikt, moet u ervoor zorgen dat de inductantie voor de remweerstand laag is. ®...
Pagina 132: Veiligheidsfuncties Met Betrekking Tot Installatie
Als bescherming voor de installatie moet een thermisch relais worden aangebracht dat de frequentieomvormer uitschakelt wanneer de remstroom te hoog is. De 40%-remweerstanden van Danfoss bevatten een KLIXON-schakelaar. Platte remweerstanden hebben een ingebouwd veiligheidsmechanisme. De instelling van de remstroom op het thermische relais wordt als volgt berekend: THERMAL is de waarde van de remweerstand op een willekeurig moment.
Pagina 133: Mechanische Afmetingen Van Platte Remweerstanden
® 5 Alles over FCD 300 Decentrale FCD 300 Design Guide 5.1.12 Mechanische afmetingen van platte remweerstanden 100 W, 200 W ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 134: Afmetingen Montagebeugels
® Decentrale FCD 300 Design Guide 5 Alles over FCD 300 5.1.13 Afmetingen montagebeugels ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 135: Speciale Omstandigheden
De PELV-isolatie van de besturingskaart is gewaarborgd onder de volgende voorwaarde: Er kan max. 300 V zijn tussen fase en aarde. Een motorthermistor die is aangesloten op de klemmen 31a-31b moet dubbel geïsoleerd zijn om PELV te verkrijgen. Danfoss Bauer levert dubbelgeïso- leerde thermistors.
Pagina 136: Extreme Bedrijfsomstandigheden
Als de overbelasting extreem hoog is, kan een uitgangsstroom ontstaan die ervoor zorgt dat de frequentie- Uitschakelvertraging overstroom, I omvormer na ongeveer 1,5 seconde wordt uitgeschakeld. Zie parameter 409 Door een extreme overbelasting wordt de schakelfrequentie gereduceerd tot 3000 Hz. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 137: Du/Dt Op Motor
Als de frequentieomvormer in bedrijf is bij temperaturen boven 40 °C is een reductie van de nominale uitgangsstroom noodzakelijk. FCD 303-305 +10 °C FCD 307 +5 °C FCD 335 -5 °C ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 138: Temperatuurafhankelijke Schakelfrequentie
5.2.11 Lengte van de motorkabel De frequentieomvormer is getest met 10 m niet-afgeschermde/niet-gewapende kabel en 10 m afgeschermde/gewapende kabel en is ontworpen om te werken met een motorkabel met een nominale dwarsdoorsnede. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 139: Trillingen En Schokken
Binnen het gebied van 75-100% van het nominale koppel zal het motorrendement bijna constant zijn, zowel bij aansluiting op de frequentieomvormer als bij werking direct op het net. Over het algemeen is de schakelfrequentie niet van invloed op het rendement van kleine motoren. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 140: Interferentie Via Het Net/Harmonischen
FCD 322-335 5 m afgeschermde/gewapende motorkabel 1 Neem voor een kabel van 10 contact op met Danfoss. FCD 300 met klasse 1A RFI-filter is een product dat volgens IEC 61800-3 in de klasse voor beperkte verkoopdistributie valt. In een woonomgeving kan dit product radiostoring veroorzaken. Als dat het geval is, moet de gebruiker mogelijk adequate maatregelen nemen.
Pagina 141: Resultaten Immuniteitsproef Conform Algemene Normen, Pds-Productnormen En Basisnormen
- / 4 kV, 2 Ω Signaalinterface 2 kV/CCC < 3 m Behuizing 8 kV AD 10 V/m 6 kV DC Standaardbus 2 kV/CCC 10 Vrms - / 4 kV, 2 Ω DM: differentiële modus ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 142: Agressieve Omgevingen
Parameter 618 slaat een meting op die relevant is voor het betreffende systeemklok. geval. Dit betreft meestal de tussenkringspanning of de uitgangsstroom Parameter 617 bevat een foutcode die het type fout aangeeft. die werd gemeten net voordat de fout optrad. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 143 Er is geen waarschuwing Knippert Knippert bij waarschuwingssituatie Groen De eenheid wordt gevoed via netvoeding of 24 V DC Netvoeding of 24 V DC ontbreekt Tabel 5.1: LED-diagnostiek op gedecentraliseerde FCD 300 ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 144: Statusmeldingen
In dit geval moeten de pulsen worden gedempt, bijvoorbeeld een te korte uitlooptijd. door een inertieschijf te gebruiken. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 145 In parameter 128 kan worden ingesteld of de frequentieomvor- display verschijnen. mer een waarschuwing of een alarm moet geven wanneer de teller 100% bereikt. Deze fout treedt op doordat de motor gedurende een te lange ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 146: Warning Words, Extended Status Words And Alarm Words
001000 Voltage warning low 002000 Voltage warning high 004000 Phase loss 010000 Live zero error 400000 Out of frequency range 800000 Profibus communication fault 40000000 Switch mode warning 80000000 Heat sink temperature high ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 147: Reserveonderdelen
De FCD 300 kan gewoonlijk niet werken als het deksel open is. Met behulp van de onderhoudsset kunnen het elektronische deel en de installatiekast worden aangesloten zonder dat zij op elkaar staan. Dit kan nuttig zijn als het tijdens een onderhoudsbeurt nodig is om metingen uit te voeren op de in- en uitgangsklemmen. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 148: Algemene Technische Gegevens
10 bit Nauwkeurigheid van analoge ingangen Max. fout 1% van volledige schaal Scan-interval 13,3 ms De analoge ingangen zijn galvanisch gescheiden van de netspanning (PELV) en andere hoogspanningsklemmen. Zie Galvanische scheiding. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 149 Stuurkaart, RS 485 seriële communicatie: Klem 68 (TX+, RX+), 69 (TX-, RX-) Klem 67 + 5 V Klem 70 Gemeenschappelijk voor klemmen 67, 68 en 69 Volledige galvanische isolatie. Zie Galvanische isolatie. ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 150 Omgevingstemperatuur (FCD 335 max. 35 °C) Max. 40 °C (gemiddelde over 24 uur max. 35 °C) Reductie wegens omgevingstemperatuur, zie Speciale omstandigheden> in de Design Guide Min. omgevingstemperatuur tijdens volledig bedrijf 0 °C ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 151: Technische Gegevens
Als u de UL/cUL wilt behouden, moeten circuitzekeringen worden gebruikt die voldoen aan NEC. In plaats daarvan kan ook een circuitonderbreker van Danfoss, type CTI 25 MB of gelijkwaardig, worden gebruikt. De zekeringen moeten voor beveiliging zorgen in een circuit dat max. 100.000 A voor zekeringen en 10.000 A voor circuitonderbrekers kan leveren.
Pagina 152: Beschikbare Publicaties
Datakabel MI.90.Hx.yy Installatiekast MI.04.Bx.yy Communicatie met de FCD 300: Profibus DP V1 Bedieningshandleiding MG.90.Ax.yy DeviceNet Bedieningshandleiding MG.90.Bx.yy AS-i Bedieningshandleiding MG.04.Ex.yy Modbus RTU Bedieningshandleiding MG.10.Sx.yy X = versienummer YY = taalversie ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 153: Fabrieksinstellingen
0,00001 Datatype: het datatype geeft het type en de lengte van het telegram aan. Datatype Beschrijving Integer 16 Integer 32 Zonder teken 8 Zonder teken 16 Zonder teken 32 Tekstreeks ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 154 Waarsch. lage frequentie 0,0 Hz Waarsch. Hoogfrequent 132,0 Hz Waarsch. lage terugkoppeling -4000,000 Waarsch. hoge terugkoppeling 4000,000 Frequentie-bypass, 0 Hz (UIT) bandbreedte Frequentie-bypass 1 0,0 Hz Frequentie-bypass 2 0,0 Hz ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 155 Proces-PID differentiatietijd Uit (0,00 s). Proces-PID diff. verst.limiet Proces-PID laagdoorl.filtertijd 0,02 s Inschakeling bij draaiende motor Niet mogelijk Snelheids-PID voorwaartsfactor 100% Bereik PID-regelaar 10 % Bewaking frequentiebereik Ingesch. Remspanning verminderen ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 156 Motortypeplaatje: Versie vermogensdeel Motortypeplaatje: Type toepassingsoptie Motortypeplaatje: Type communicatieoptie Motortypeplaatje: Identificatienr. BMC-software Motortypeplaatje: Toestelidentificatie voor communicatie Motortypeplaatje: Identificatienr. softwaredeel Softwareversie Identificatienr. BMC-software Identificatienr. voedingskaart Stuurkaart configureren Afhankelijk van type een- heid ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 157: Trefwoordenregister
Datateken (byte) Data-uitlezing: Dc Brake Time Dc-remspanning Dc-stilstandspanning De Waarschuwingsfuncties Differentiator Digitale Ingangen Digitale Referentie Digitale Referenties Digitale Uitgang Displaymodus Displaymodus Displayschaling Van Uitgangsfrequentie Draairichting Van De Motor Du/dt Op Motor ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 158 Jog Ramp-tijd Jog-frequentie Kabellengten En Dwarsdoorsneden Kabels Klem 42 Klem 53 Klem 60 Klemmen 52, 59 Koppelkarakteristiek Kortsluiting Laagdoorlaatfilter Lcp 2 Lcp 2-stekker, Optioneel Lcp Kopie Lekreactantie Lokale Referentie Luchtvochtigheid ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 159 Profibus Dp-v1 Protocol Protocollen Publicaties Puls Max. 29 Puls Max. 33 Pulsstart/stop Quick Menu, Userdefined Ramp-type Reductie 136, 137 Reductie Wegens Lage Bedrijfssnelheid Referentie Referentie Potentiometer Referentie, Referentietype Reiniging Relaisaansluiting ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 160 Stroom, Minimumwaarde Stroombegrenzing, Stuur- En Antwoordtelegrammen Stuurkabel Stuurkabels Stuurwoord 112, 115 Taal Telegramprofiel Telegramstructuur Tellerstop Via Klem 33. Tellerwaarde Temperatuurafhankelijke Schakelfrequentie Terugkoppeling 100, 102 Terugkoppelingsbereik Thermische Motorbeveiliging 54, 81 Thermistor ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 161 Decentrale FCD 300 Design Guide U/f-verhouding Uitgangsfrequentie Uitlooptijd Uitschakelwaarde Van De Rem Ul-norm Variabel Koppel Veldbus Versterking Wisselstroomrem Vier Setups Voedingskabel Waarschuwingen/alarmmeldingen Warning Words, Extended Status Words And Alarm Words Zekeringen ® MG.90.S1.10 – VLT is een gedeponeerd handelsmerk van Danfoss...
Pagina 162 130R0465 MG90S110 *MG90S110* Rev. 2009-11-26...

Danfoss VLT FCD 300 Bedieningshandleiding

Quick Links

Gerelateerde Handleidingen voor Danfoss VLT FCD 300

Samenvatting van Inhoud voor Danfoss VLT FCD 300

Inhoudsopgave
