3.16.1 Druk
Veiligheidskleppen zijn onderverdeeld in 3 werkdrukklassen, 4, 6 en 10, die de maximum werkdruk
voor de klep aangeven. Elke klasse heeft een standaard insteldruk van 1 bar boven de aangegeven
maximum werkdruk. De insteldruk kan op verzoek lager worden ingesteld, maar nooit hoger.
Werkdrukklasse
Standaard insteldruk (bar)
Werkdrukbereik (bar)
Insteldrukbereik (bar)
3.16.2 Verwarming
De las op de veerbehuizing is voorzien van 2 schroefdraadaansluitingen. Er zijn geen
flensverbindingen aanwezig.
Maximumtemperatuur:
Maximumdruk:
3.16.3 Veiligheidsklep – Relatieve afstelling
De standaard insteldruk wordt in de fabriek afgesteld.
Opmerking! Wanneer u de op de pomp bevestigde veiligheidsklep gaat testen, zorgt u ervoor
dat de druk de insteldruk van de klep nooit met meer dan 2 bar overschrijdt.
Volg onderstaande stappen om de standaard openingsdruk bij te stellen:
1. Draai de tapbouten (7310) los.
2. Verwijder de afscherming (7050).
3. Meet H op.
4. Zoek de veerverhouding in onderstaande tabel en bepaal de afstand waarover de afstelbout
(7320) los of vast moet worden gedraaid.

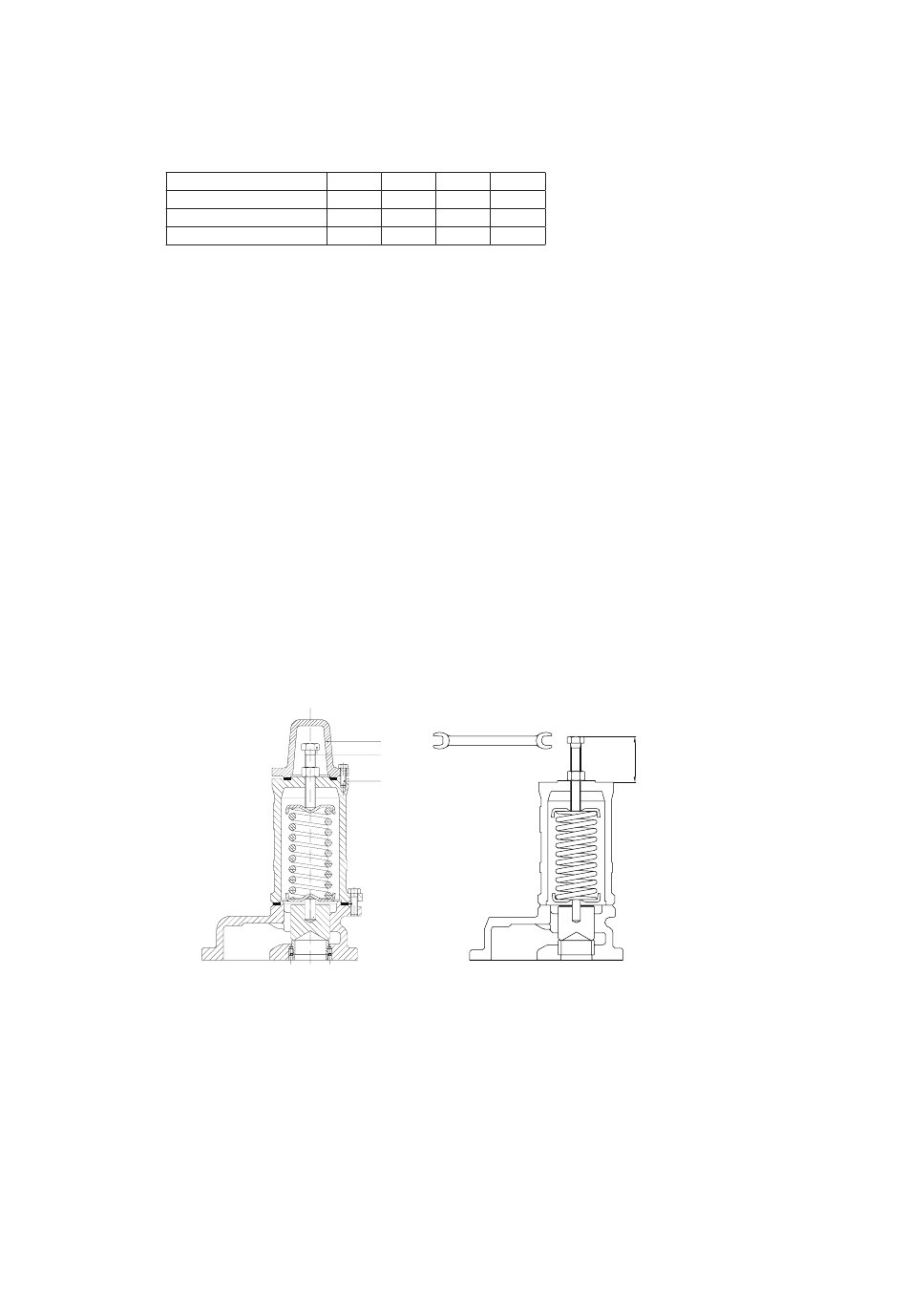

Verticale veiligheidsklep
22
4
6
5
7
1 – 4
3 – 6
5 – 10
2 – 5
4 – 7
6 – 11
200 °C
10 bar
7050
7320
7310
10
16
11
17
9 – 16
10 – 17
H
Aanpassing insteldruk
A.0500.752 – IM-TGBLOC/01.00 NL (10/2020)
