3.0 Algemene technische informatie
3.1

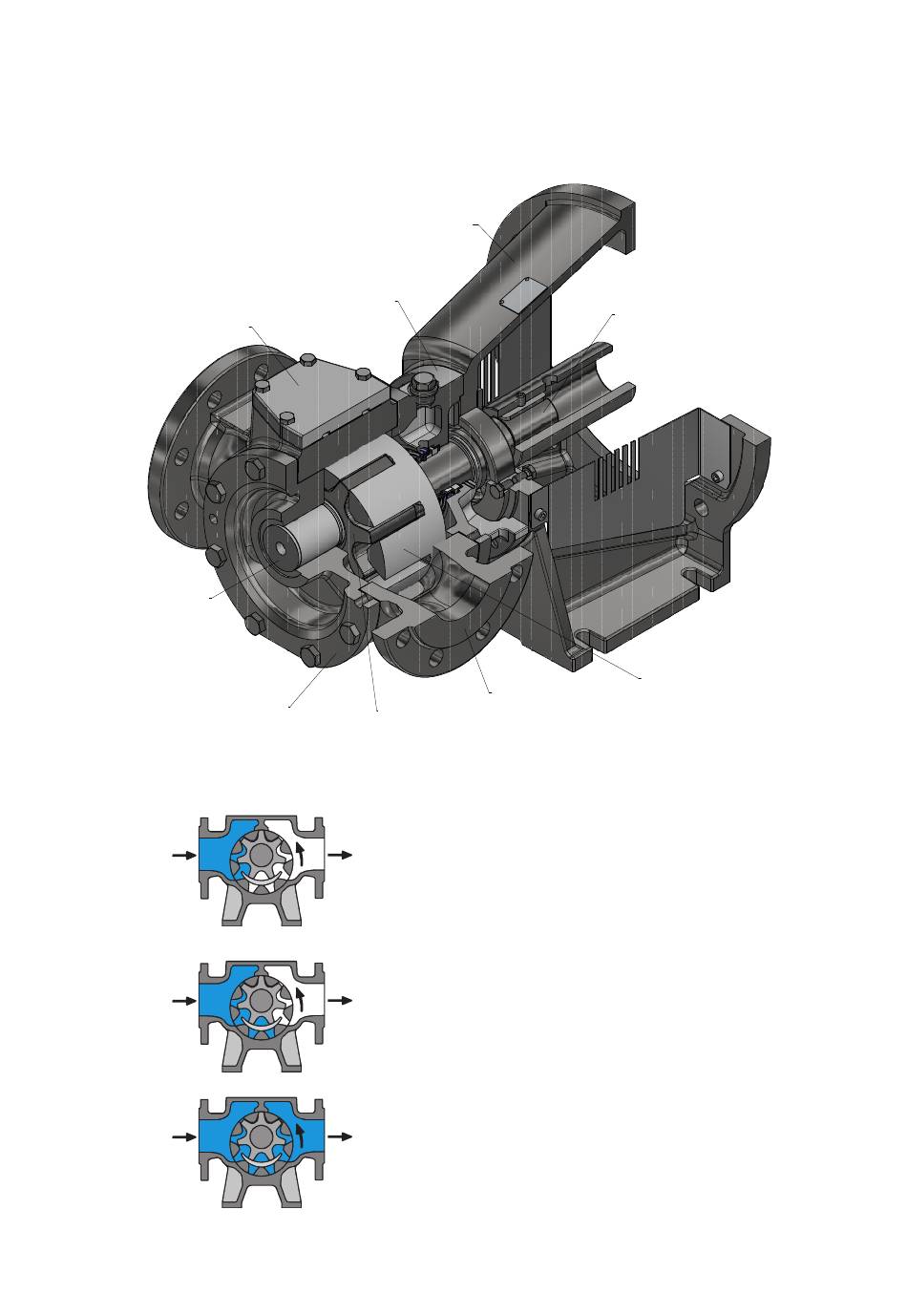

Standaardonderdelen pomp
Bovenste
Top cover
afdekking
Idler pin
Rondseltap
Pompdeksel
Pump cover
3.2
Werkingsprincipe
De asrotatie omkeren, keert ook de stroom door de pomp om.
14
Lantern
Lantaarnstuk
piece
Tussenbehuizing
Intermediate
casing
Idler gear
Rondseltandwiel
Naarmate de rotor- en rondseltandwielen uit elkaar gaan,
wordt er onderdruk gecreëerd en loopt de vloeistof
in de nieuw gecreëerde holten.
Vloeistof wordt in afgesloten bubbels getransporteerd
naar de afvoerzijde.
De wanden van de pompbehuizing en de sikkel vormen een
afdichting en scheiden de aanzuig- van de afvoerzijde.
De rotor- en rondseltandwielen grijpen in elkaar, wat vloeistof
de afvoerleiding in duwt.
Pump shaft
Pompas
Rotor
Rotor
Pump casing
Pomphuis
A.0500.752 – IM-TGBLOC/01.00 NL (10/2020)
