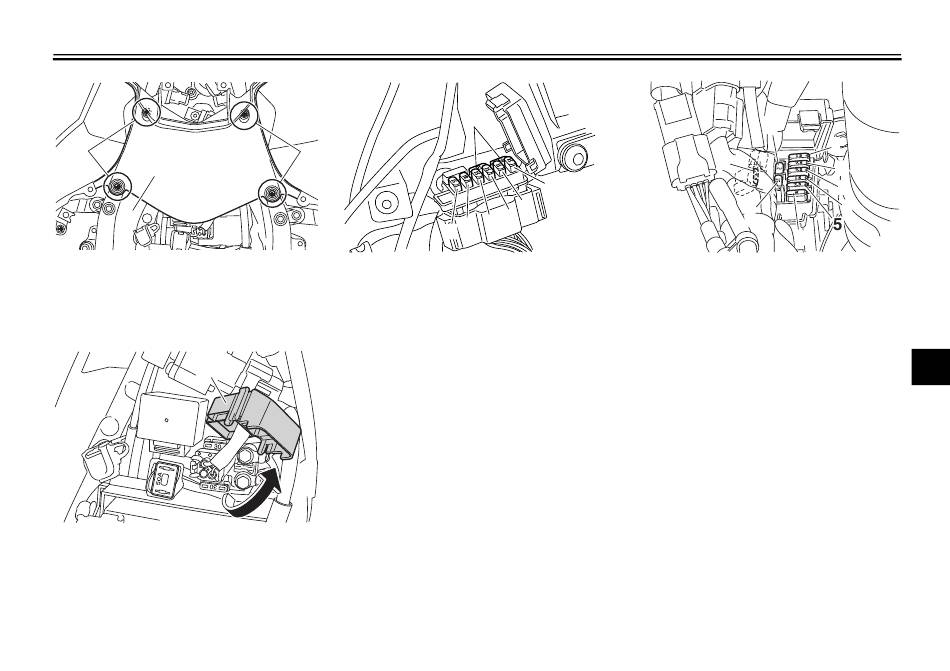

1. Schroef
2. Paneel
3. Verwijder de kap van het startmotorre-
lais door deze omhoog te trekken.
1
1. Kap van startmotorrelais
De zekeringenkastjes met de zekeringen
voor de afzonderlijke circuits bevinden zich
achter paneel A. (Zie pagina 7-8.)
PERIODIEK ONDERHOUD EN AFSTELLINGEN
7
1
5
6
1. Zekering alarmverlichtingssysteem
2. Zekering brandstofinjectiesysteem
3. Zekering elektronische smoorklep
4. Backup-zekering
5. Zekering rechter radiatorkoelvinmotor
6. Zekering linker radiatorkoelvinmotor
7. Reservezekering
7-33
1
2
3
4
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. ABS ECU-zekering
4. Zekering van de ABS-solenoïdeklep
5. Koplampzekering
6. Aansluitzekering 1
7. Reservezekering
8. SCU-zekering (YZF-R1M)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar "OFF" en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
7
1
8
2
3
4
7
6
1
2
3
4
5
6
7
8
9
10
11
12
