• Strømforsyn ikke indendørsenheden, inden der er fyldt vand på
varmekredsløbet og DHW kredsløbet, og du har kontrolleret
vandtrykket, samt at der ikke forekommer nogen form for
vandlækage.
• Forbind eller juster ikke nogen ledninger eller forbindelser,
undtagen hvis hovedafbryderen er slået fra.
• Når der anvendes mere end én strømkilde, skal du kontrollere
for at sikre dig, at de alle er slukket inden indendørsenheden
betjenes.
• Undgå, at ledningsføringen kommer i kontakt med kølerør,
vandrør, kanter på plader og elektriske komponenter inden i
enheden for at undgå skader, som kan forårsage elektrisk stød
eller kortslutning.
!
FORSIGTIG
• Brug en dedikeret hovedstrømkreds til indendørsenheden. Brug
ikke et strømkredsløb, som deles med udendørsenheden eller
andre apparater.
• Sørg for, at alle ledninger og beskyttelsesindretninger er nøje
udvalgt, tilsluttet, mærket og fastgjort til deres klemmer på
enheden, især beskyttelses- (jord-) og strømledninger med
hensyntagen til gældende nationale og lokale regler. Sørg for
ordentlig jordforbindelse, da utilstrækkelig jordforbindelse kan
forårsage elektrisk stød.
• Beskyt indendørsenheden imod indtrængen af smådyr (såsom
gnavere), som kan beskadige afløbsrøret og andre indvendige
ledninger eller elektriske dele, så der kan udbryde brand eller opstå
kortslutning.
• Hold afstand mellem hver ledningsterminal, og påsæt
isoleringstape eller muffe som vist i figuren.
Isoleringstape eller muffe
‹ Forbindelsesprocedure
Adgang til elboksen før de næste trin udføres:

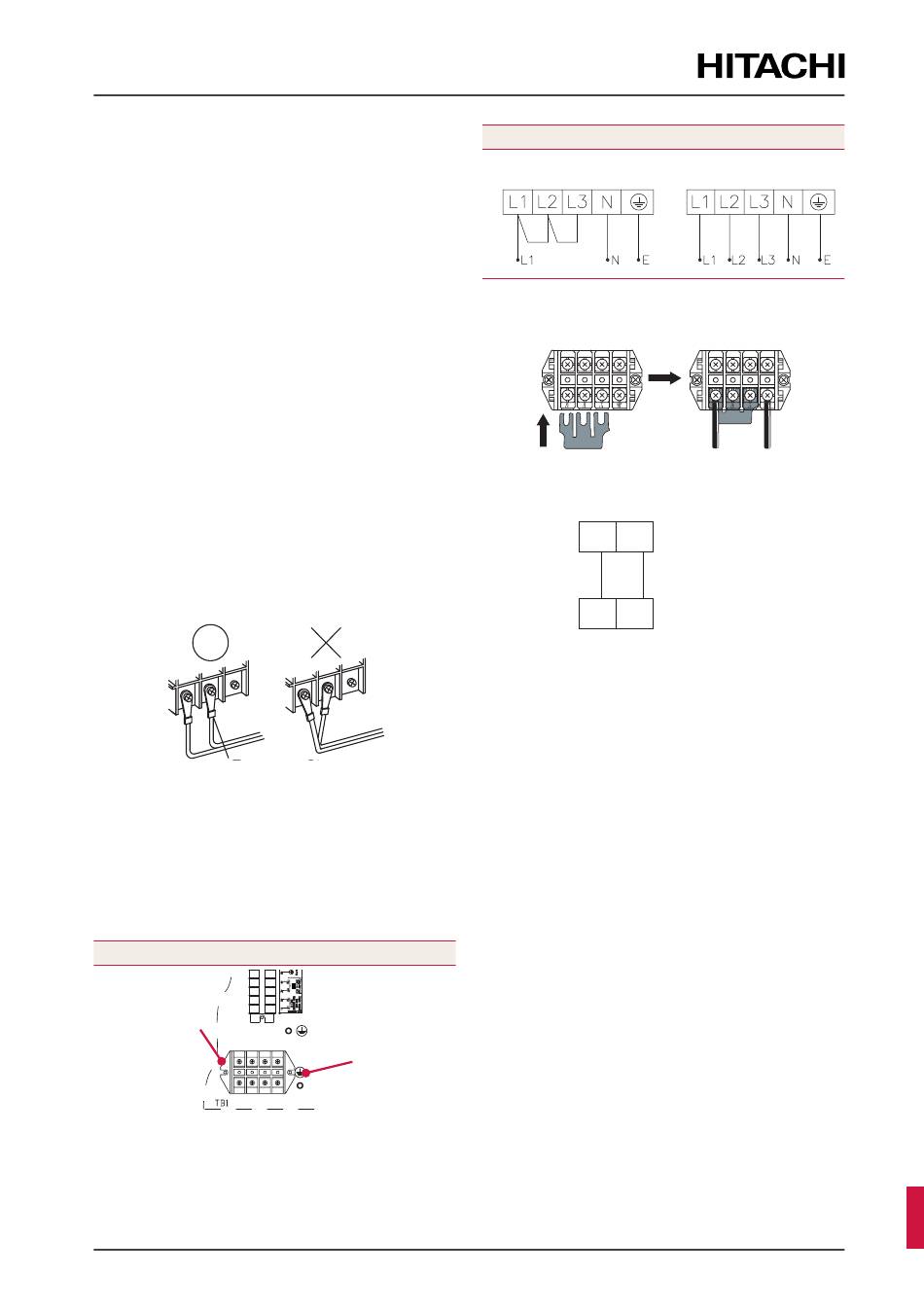

1. Brug det rette kabel, tilslut strømkredsløbet til de
rette terminaler, som vist på ledningsføringsmærket
og diagrammet herunder. Forbind
strømforsyningsledningerne til klemmebrættet (TB1),
og jordledningen til jordskruen på elboksens plade.
Klemmebræt 1 (TB1)
Strømklemmer
PMML0668 rev.0 - 09/2024 - 1000017438
Tilfælde 1 Strømforsyning:
~ 230 V 50 Hz (*)
(*) For en strømforsyning på ~230 V benyttes den
tilslutningsbro, der følger med i tasken med tilbehør, ved at
følge disse instruktioner:
2. Forbind ledningerne imellem udendørs- og indendør-
senheden til klemmerne 1 og 2 på klemmebrættet 2
(TB2).
3. Udfør de nødvendige elektriske tilslutninger af det
valgfrie tilbehør på klemmebræt 2 (TB2). Læs mærkatet
på tilbehøret for en bedre forståelse.
4. Før den elektrisk ledningsføring fra TB1 og TB2 til
hullerne på siden af elboksen. Dernæst fastgøres
ledningerne med to ledningsbånd i højre side.
Derefter ledes ledningerne gennem bagsiden af
styreenhedens plade, hvorefter de fastgøres med de to
klemmer øverst til højre. Til sidst tages ledningerne ud
gennem hullerne til elektrisk ledningsføring øverst på
indendørsenhedens bagside.
Jordklemme
Strømklemmer
Tilfælde 2 Strømforsyning:
3N~ 400 V 50 Hz
1
2
Indendørsenhed
1
2
Udendørsenhed
DA
69
