6.3 Installazione dell'unità interna
NOTA
Eseguire la presente procedura ripetendo tutti i passaggi nell'ordine
esatto indicato di seguito.
Procedura di installazione
1. Collegamento dei tubi del riscaldamento
2. Collegamento della linea di drenaggio
3. Collegamento dei tubi di ACS
4. Collegamento della linea refrigerante
5. Collegamento dei cavi di alimentazione e di trasmissione
6. Procedura di livellamento
7. Prova e verifica

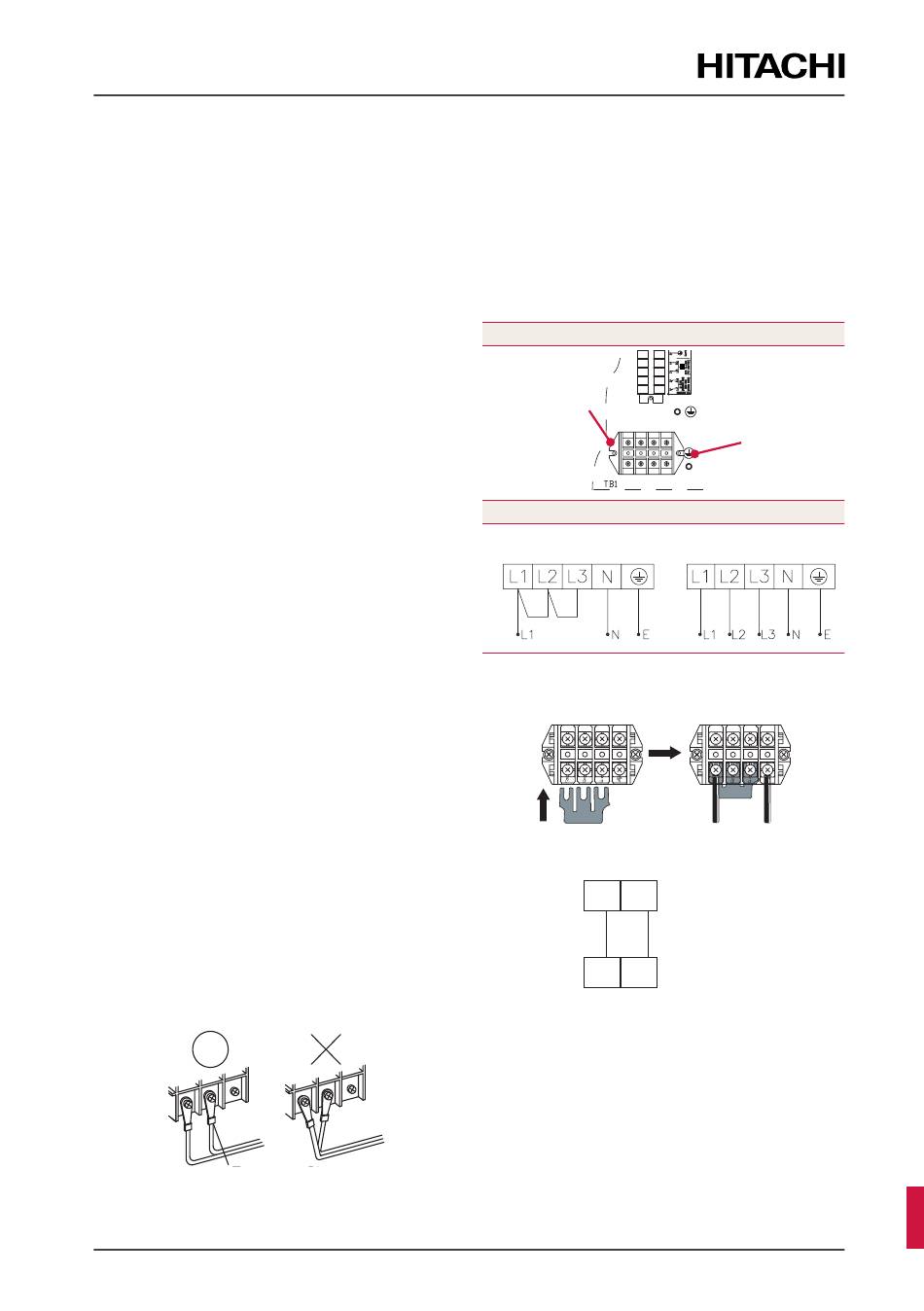

6.3.1 Collegamento dei cavi di alimentazione e di
trasmissione
‹ Istruzioni di sicurezza
NOTA
Verificare i requisiti e le indicazioni contenuti nel capitolo
"5. Impostazioni elettriche e di
controllo".
!
PERICOLO
• Non collegare l'alimentazione elettrica all'unità interna prima
di aver riempito d'acqua i circuiti di ACS e del riscaldamento e
di aver controllato la pressione dell'acqua e la totale assenza di
perdite d'acqua.
• Non collegare né regolare cavi o collegamenti se non dopo aver
scollegato l'alimentazione generale.
• Se è utilizzata più di una fonte di alimentazione, assicurarsi che
tutte siano scollegate prima di avviare l'unità interna.
• Non installare cavi in contatto con i tubi del refrigerante, i tubi
dell'acqua, i bordi delle piastre e i componenti elettrici situati
all'interno dell'unità, al fine di evitare danni che potrebbero
provocare una scossa elettrica o un cortocircuito.
!
AVVERTENZA
• Utilizzare un circuito di alimentazione apposito per l'unità interna.
Non utilizzare un circuito di alimentazione condiviso con l'unità
esterna o con altri dispositivi.
• Assicurarsi che tutti i cavi e i dispositivi di protezione siano
selezionati correttamente, identificati e fissati ai morsetti
corrispondenti dell'unità, in particolare i cavi di protezione (terra) e
di alimentazione, in ottemperanza delle norme nazionali e locali di
applicazione. Instaurare una corretta messa a terra. Una messa a
terra incompleta può causare scosse elettriche.
• Proteggere l'unità interna dall'entrata di animali di piccola taglia
(come roditori) che potrebbero danneggiare la linea di drenaggio
e qualsiasi cavo interno o componente elettrico, provocando una
scossa elettrica o un cortocircuito.
• Mantenere una certa distanza tra i vari morsetti e applicare il
manicotto o il nastro isolante come mostrato in figura.
Nastro o manicotto
PMML0668 rev.0 - 09/2024 - 1000017438
‹ Procedura di collegamento
Accesso al quadro elettrico prima di effettuare i passaggi
seguenti:
1. Utilizzando il cavo appropriato, collegare il circuito di
alimentazione ai morsetti corrispondenti come indicato
nell'etichetta dei cavi e come riportato nella figura
mostrata in seguito. Collegare i cavi dell'alimentazione
elettrica alla morsettiera (TB1), e il conduttore di terra
alla vite per la messa a terra nella piastra del quadro
elettrico.
Morsettiera 1 (TB1)
Morsetti di
alimentazione
Morsetti di alimentazione
Caso 1. Alimentazione elettrica:
~ 230 V 50 Hz (*)
(*) Per un'alimentazione a ~230 V, utilizzare il ponte di
collegamento elettrico fornito nella borsa degli accessori,
seguendo queste istruzioni:
2. Collegare i cavi di trasmissione tra le unità esterna e
interna ai morsetti 1 e 2 della morsettiera 2 (TB2).
1
2
1
2
3. Effettuare i necessari collegamenti elettrici degli
accessori opzionali utilizzando la morsettiera 2 (TB2).
Consultare l'etichetta per una migliore comprensione.
4. Far passare il collegamento elettrico da TB1 e TB2 nei
fori laterali del quadro elettrico. Quindi, fissare i cavi
alle fascette fermacavi situate sul lato destro. Poi, far
passare i cavi attraverso il lato posteriore della piastra
del dispositivo di controllo utente, e quindi fissarli
con le due fascette situate in alto a destra. Infine,
far fuoriuscire i cavi attraverso i fori dei collegamenti
elettrici in alto sul lato posteriore dell'unità interna.
Morsetto di
terra
Caso 2. Alimentazione elettrica:
3N~ 400 V 50 Hz
Unità interna
Unità esterna
49
IT
