UPOZORNENIE
• Pri zdvíhaní sú z dôvodu vysokej hmotnosti jednotky potrebné
štyri osoby.
• Keď je jednotka na podlahe, buďte obzvlášť opatrní pri montážnych
nohách. Vyvarujte sa hrubému zaobchádzaniu s jednotkou, pretože
to môže poškodiť nohu.
• Každú montážnu nohu je možné prispôsobiť až o 30 mm, všetky
však držte v polohe dodávané výrobcom, kým nie je jednotka
nainštalovaná do konečnej polohy.

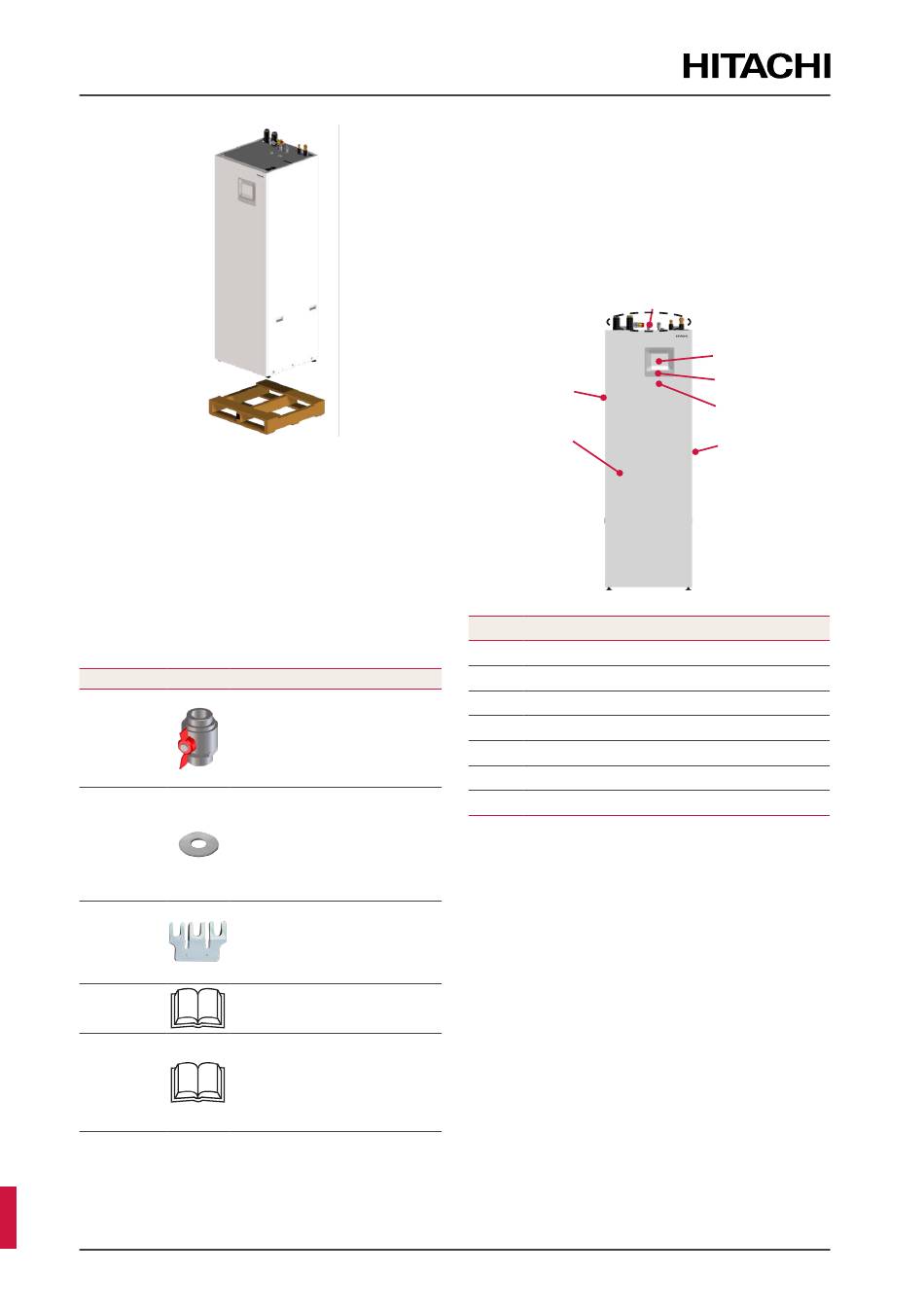

6.2.1 Výrobcom dodávané komponenty vnútornej
jednotky
Príslušenstvo Obrázok Množstvo
Uzatvárací
ventil
1"
Tesnenie
Napájací
mostík
Návod na
použitie
Návod na
použitie
SK
PMML0668 rev.0 - 09/2024 - 1000017438
Účel
Na uľahčenie
inštalačných prác vo
vstupných/výstupných
2
prípojkách ohrievanej
vody. Pre lepšiu
obsluhu.
Dve tesnenie pre
každú vstupnú/
výstupnú prípojku
ohrievanej vody a
6
ďalšie dva na každú
vstupnú/výstupnú
prípojku TÚV.
Na uľahčenie
inštalačných prác v
silovej koncovke v
1
prípade pripojení
~230 V.
Základné pokyny na
1
inštaláciu zariadenia.
Doplňujúci
bezpečnostný návod
pre klimatizáciu
1
chladiva R32 a tepelné
čerpadlo podľa
IEC 60335-2-40:2022.
POZNÁMKA
• Predchádzajúce príslušenstvo sa dodáva vo vnútri vnútornej
jednotky a je prístupné z hornej strany jednotky po odstránení
kartónového uzáveru.
• Musí byť dostupné ďalšie chladiace potrubie (dodávané na mieste)
na pripojenie k vonkajšej jednotke.
• Ak niektoré z tohto príslušenstva nie je zabalené s jednotkou alebo
sú zistené akékoľvek poškodenia, kontaktujte vášho predajcu.
6.2.2 Hlavné časti vnútornej jednotky (Popis)
2
1
Č.
Predný kryt vnútornej jednotky
1
Ľavý kryt vnútornej jednotky
2
3
Pravý kryt vnútornej jednotky
4
Rám ovládača jednotky
5
Ovládač jednotky
Pripojenie potrubia
6
7
IOT prijímač
6.3 Inštalácia vnútornej jednotky
POZNÁMKA
Pokúste sa vykonať tento postup podľa všetkých krokov presne v
takom poradí, ako sú nižšie uvedené.
Postup inštalácie
1. Priestor pripojenia ohrievacieho potrubia
2. Pripojenie drenážneho potrubia
3. Pripojenie potrubia TÚV
4. Pripojenie chladiaceho potrubia
5. Pripojenie napájacieho a prenosového vedenia
6. Postup nivelácie
7. Skúška a kontrola
6
5
4
7
3
Časť
168
