FORSIGTIG
• Der kræves fire personer til løft, da enheden er meget tung.
• Vær særligt forsigtig med monteringsfoden, når enheden er blevet
anbragt på gulvet. Undgå voldsom håndtering af enheden, da
monteringsfoden kan tage skade.
• Hver monteringsfod kan justeres individuelt op til 30 mm, men lad
alle monteringsfødderne være i positionen, som de blev leveret fra
fabrikken, indtil enheden er installeret på dens endelige placering.

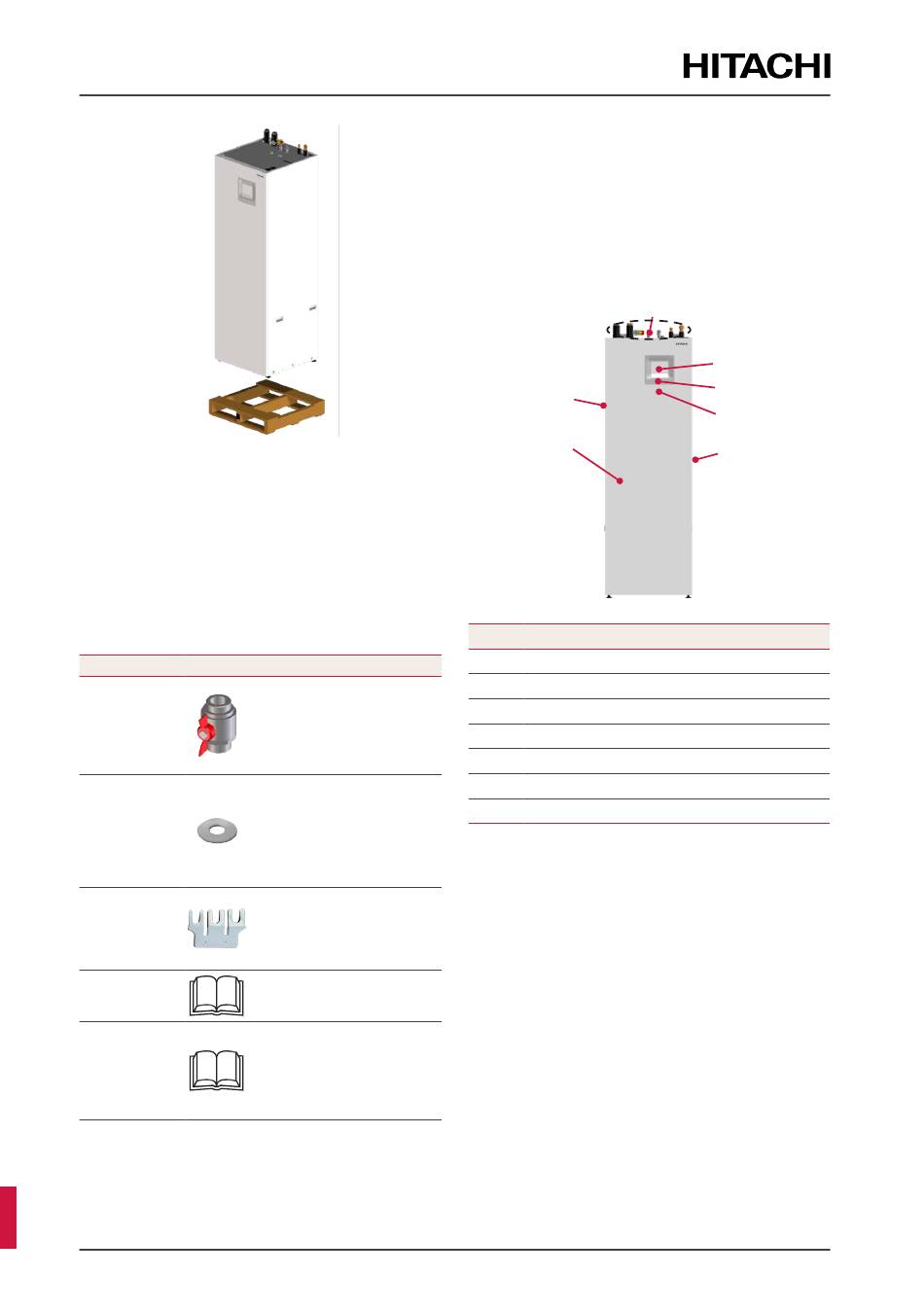

6.2.1 Komponenter til indendørsenhed (leveret
fra fabrikken)
Tilbehør
Billede
Stopventil
1"
Pakning
Tilslutningsbro
for strøm
Brugsanvisning
Brugsanvisning
DA
PMML0668 rev.0 - 09/2024 - 1000017438
Antal
Formål
For at lette
installationsarbejdet
ved vandindløbs-
2
og udløbsrør til
opvarmningssystemet.
For bedre servicering.
To pakninger til hver
vandindløbs- og
udløbsforbindelse til
opvarmningssystemet
6
og en anden til hver
DHW vandindløbs- og
udløbsforbindelse.
For at lette
installationsarbejdet
på strømklemmen
1
i tilfælde af
~230 V-forbindelser.
Grundlæggende
instruktioner til instal-
1
lation af enheden.
Ekstra sikkerhedsma-
nual til klimaanlæg
og varmepumpe med
1
R32-kølemiddel i
henhold til
IEC 60335-2-40:2022
BEMÆRK
• Det føromtalte tilbehør findes inden i indendørsenheden, og er
tilgængeligt fra enhedens øverste del, når låget af karton er fjernet.
• Ekstra kølemiddelrør (medfølger ikke) til tilslutninger til
udendørsenhed, skal være tilgængelige.
• Hvis noget af dette tilbehør ikke er pakket med enheden, eller der
findes skade på enheden, bedes du venligst kontakte forhandleren.
6.2.2 Indendørsenhedens vigtigste dele
(beskrivelser)
2
1
Nr.
Frontdæksel til indendørsenhed
1
Venstre dæksel til indendørsenhed
2
3
Højre dæksel til indendørsenhed
4
Styreenhedens ramme
5
Styreenhed
Rørtilslutninger
6
7
IOT-modtager
6.3 Installation af indendørsenheden
BEMÆRK
Prøv venligst at følge alle trinene i denne fremgangsmåde i den
nøjagtige rækkefølge, som de angives herunder.
Fremgangsmåde for montering
1. Tilslutning af rør til opvarmningssystem
2. Tilslutning af afløbsrør
3. Tilslutning af DHW rør
4. Tilslutning af kølerør
5. Tilslutning af strøm- og transmissionsledninger
6. Procedure for nivellering
7. Test og kontrol
6.3.1 Tilslutning af strøm- og transmissionsled-
ninger
‹ Sikkerhedsanvisninger
BEMÆRK
Se krav og anbefalinger i kapitlet
"5. Elektriske indstillinger og
kontrolindstillinger".
6
5
4
7
3
