POZOR
• Ke zvedání jednotky jsou kvůli její velké hmotnosti zapotřebí čtyři
osoby.
• Po položení jednotky na zem dbejte velmi pečlivě o montážní
patky. Vyvarujte se drsného zacházení s jednotkou, protože by
mohlo dojít k poškození patky.
• Každou montážní patku lze upravit až na 30 mm, ale ponechte je
všechny ve výchozí poloze nastavené z výroby, dokud se jednotka
nebude nacházet na svém finálním umístění.

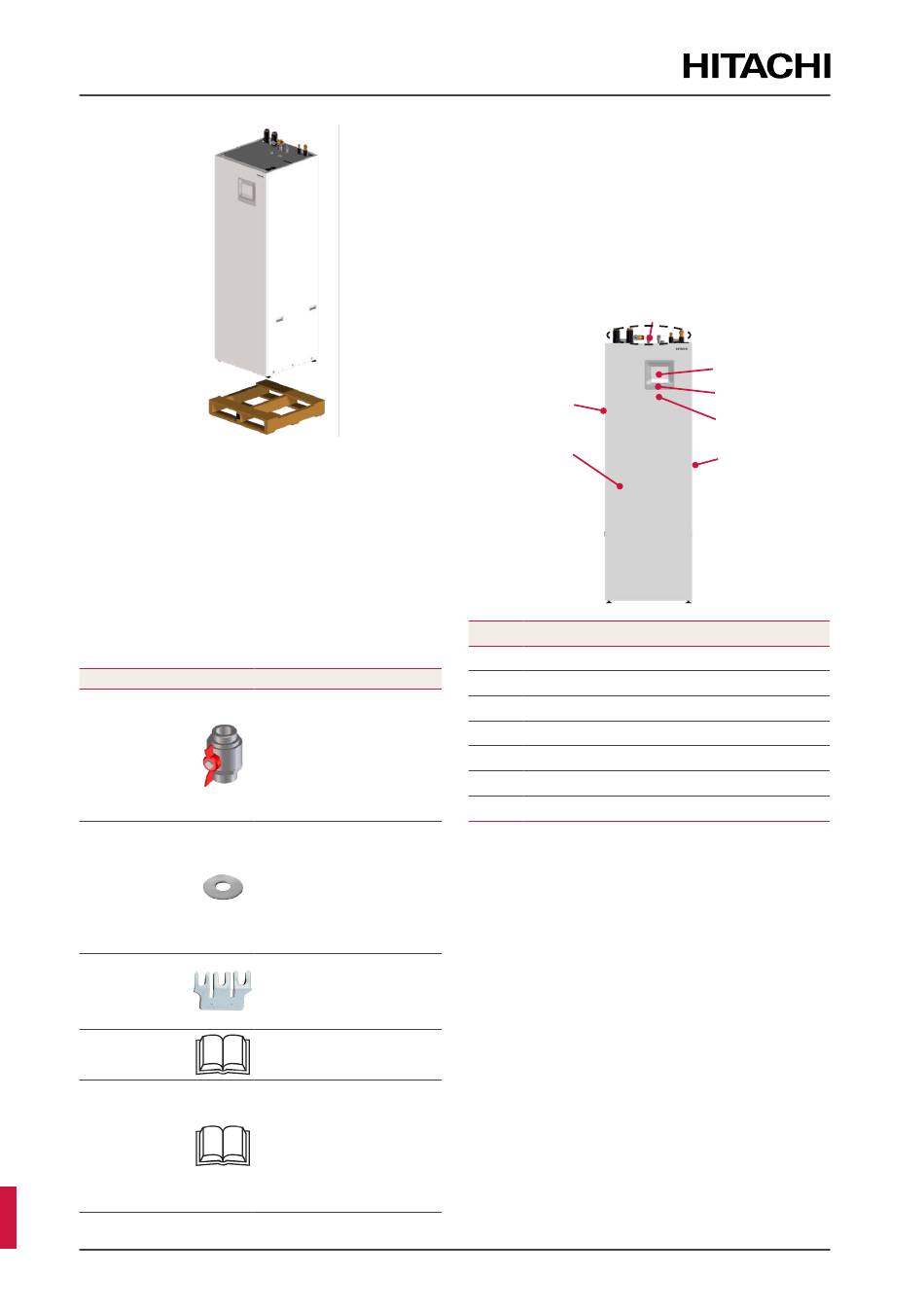

6.2.1 Díly vnitřní jednotky (součást dodávky od
výrobce)
Příslušenství
Obrázek Mnž.
Uzavírací ventil
1"
Těsnicí kroužek
Napájecí můstek
Návod k instalaci
a obsluze
Návod k instalaci
a obsluze
CS
PMML0668 rev.0 - 09/2024 - 1000017438
Účel
Pro usnadnění
instalačních prací
na přívodních/
výstupních přípojkách
2
vody na vytápění
prostoru. Pro lepší
servisní údržbu.
Dva těsnicí kroužky
pro každou přívodní/
výstupní přípojku
6
vytápění prostoru a
dva další pro každou
přívodní/výstupní
přípojku TUV.
Pro usnadnění
instalačních prací na
1
napájecích svorkách
u ~230 V kontaktů.
Základní pokyny pro
1
instalaci zařízení
Dodatečný
bezpečnostní návod
pro klimatizační
jednotku a tepelné
1
čerpadlo s chladivem
R32, v souladu s
IEC 60335-2-40:2022.
POZNÁMKA
• Předchozí příslušenství jsou dodávána uvnitř vnitřní jednotky
a přístup k nim je z vrchní strany jednotky, po odstranění
kartonového obalu.
• K dispozici musí být dodatečné chladivové potrubí (není součástí
dodávky) pro přípojení k venkovní jednotce.
• Pokud některé z tohoto příslušenství v balení jednotky chybí nebo
pokud zaznamenáte jakékoli poškození jednotky, obraťte se na
Vašeho prodejce.
6.2.2 Hlavní díly vnitřní jednotky (Popisy)
2
1
Č.
Přední kryt vnitřní jednotky
1
Levý kryt vnitřní jednotky
2
3
Pravý kryt vnitřní jednotky
4
Rámeček ovladače jednotky
5
Ovladač jednotky
6
Potrubní přípojky
7
IOT přijímač
6.3 Instalace vnitřní jednotky
POZNÁMKA
Snažte se během celého procesu dodržovat následující postup přesně
v níže uvedeném pořadí.
Proces instalace
1. Připojení potrubí pro vytápění prostoru
2. Připojení odtokového potrubí
3. Připojení potrubí TUV
4. Připojení chladivového potrubí
5. Zapojení napájecích vodičů a komunikačního vedení
6. Proces nivelace
7. Testování a kontrola
6.3.1 Zapojení napájecích vodičů a komunikačního
vedení
‹ Bezpečnostní instrukce
POZNÁMKA
Požadavky a doporučení naleznete v kapitole
nastavení".
6
5
4
7
3
Díl
„5. Elektrické a kontrolní
118
