el derecho de modificar las especificaciones sin previo
aviso.
• Hitachi no puede prever todas las circunstancias que
pudieran conllevar un peligro potencial.
• Esta bomba de calor aire-agua se ha diseñado para
suministrar agua caliente únicamente a las personas.
No la utilice para otros fines, como secar ropa, calentar
alimentos o cualquier otro proceso de calentamiento
(salvo para piscinas).
• No se permite la reproducción de ningún fragmento de
este manual sin permiso por escrito.
• Si tiene cualquier tipo de duda, póngase en contacto
con su proveedor de servicios de Hitachi.
• Compruebe y asegúrese de que las explicaciones de
los apartados de este manual se corresponden con su
modelo de bomba de calor aire-agua.
• Consulte la codificación de los modelos para confirmar
las principales características de su sistema.
• Para identificar los niveles de gravedad de los riesgos
se utilizan palabras precedidas de señales (NOTA,
PELIGRO y PRECAUCIÓN). Las definiciones empleadas
para identificar los niveles de peligro se indican en las
páginas iniciales de este documento.
• Los modos de funcionamiento de estas unidades se
controlan a través de un controlador.
• Este manual debe considerarse como un elemento
fijo de la bomba de calor aire-agua. Proporciona una
descripción e información común para esta bomba de
calor aire-agua, así como para otros modelos.
• Mantenga la temperatura del agua del sistema por
encima de la temperatura de congelación.
• Temperatura del agua (mín - máx): 5 °C / 65 °C
• Presión del agua (mín - máx): 0,1 MPa / 0,3 MPa
• Este equipo se debe conectar a la red de agua.
• Si la presión de entrada del agua fría sanitaria es mayor
que la presión de diseño del equipo (1 MPa) debe
instalar un reductor de presión con un valor nominal
de 0,7 MPa.
3. DIMENSIONES GENERALES

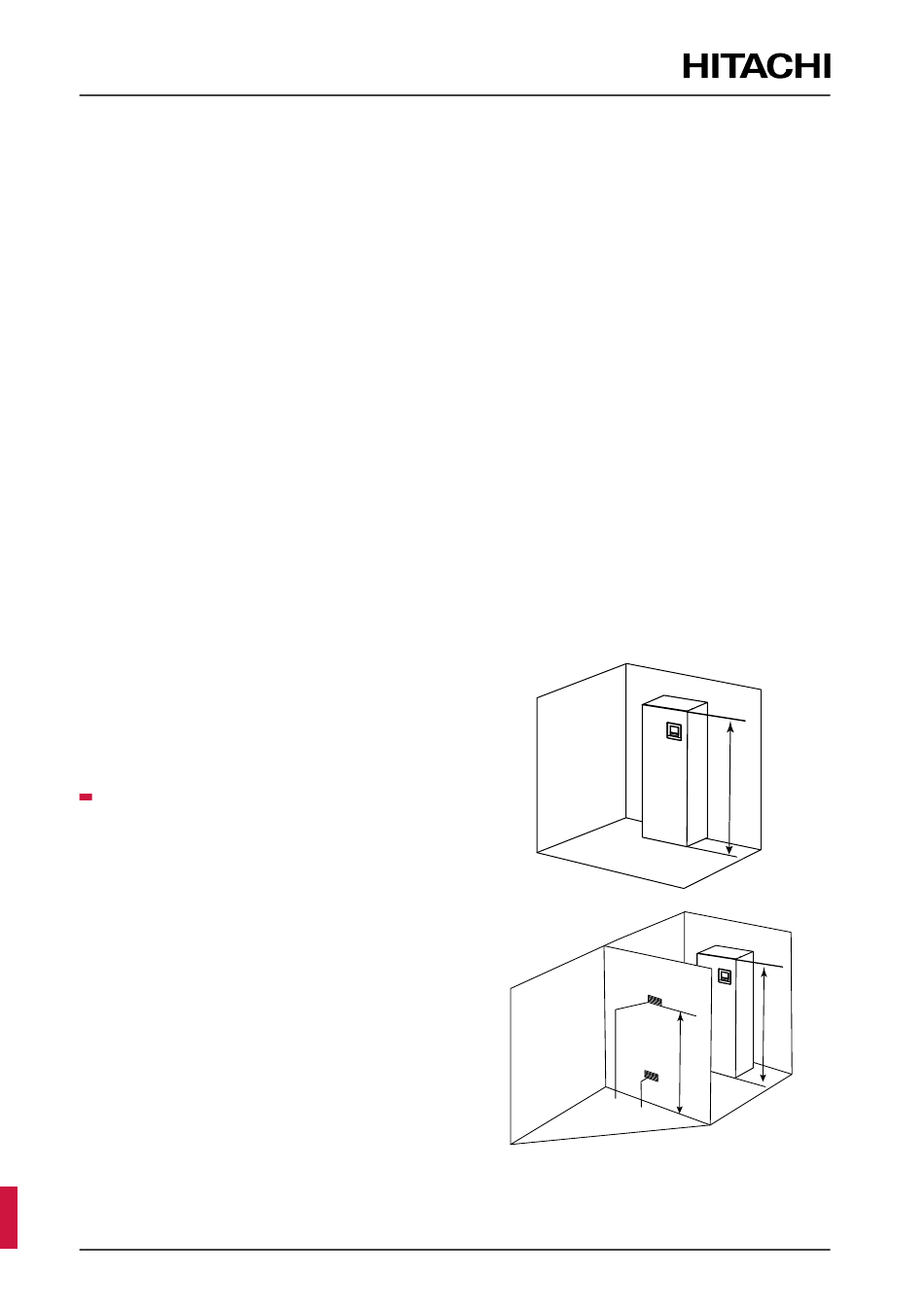

3.1 Superficie mínima para unidades R32
Consulte el manual de instalación de la unidad exterior
para calcular la carga.
1. Compruebe la carga de refrigerante:
a. Si la carga de refrigerante es inferior a 1,84 kg, no
se requiere superficie mínima.
b. Si la carga de refrigerante es superior a 1,84 kg,
compruebe la superficie mínima en la Tabla 1 (A
2. Calcule la superficie de la habitación:
a. Compruebe en la Tabla 1 la superficie mínima
(habitación A) en función de la carga máxima de
refrigerante (m
b. Si la superficie de la habitación no cumple con
los requisitos mínimos, busque una habitación
contigua (habitación B).
ES
PMML0668 rev.0 - 09/2024 - 1000017438
) y de la altura de instalación (H
c
3. Defina la superficie total de las habitaciones A y B:
a. Calcule la superficie de la habitación contigua a la
habitación A.
b. Defina A
min total
Habitación B) en función de la carga total de
refrigerante (m
c. La superficie total de las habitaciones A y B debe
ser superior a A
4. Defina la superficie mínima de la abertura (VA
la ventilación natural.
9 Para habitaciones comunicadas y ventilación
natural, se deben cumplir las siguiente
condiciones:
9 Aberturas a más de 300 mm del suelo; estas
aberturas no se considerarán para la superficie
mínima de ventilación requerida (A
9 Aberturas inferiores: al menos la mitad de la
superficie de ventilación requerida (A
estar a menos de 200 mm del suelo.
9 Punto más bajo de las aberturas: la base de la
abertura mas baja no debe estar más alta que el
punto de liberación del refrigerante y no debe
superar los 100 mm desde el suelo.
9 Aberturas fijas: las aberturas de ventilación deben
ser permanentes y no pueden tapar.
9 Aberturas que conectan habitaciones: deben estar
a una altura mínima de 20 mm del suelo.
9 Abertura superior adicional: debe ser de al menos
el 50% de A
del suelo.
).
min
).
0
Habitación A + Habitación B
(A
= Habitación A +
min total
) de la Tabla 1.
c
.
min total
).
nv,min
nv,min
y estar a un mínimo de 1,5 metros
nv,min
H
0
Habitación A
H
0
VA
min
>0,5 VA
min
) para
min
) debe
H
0
12
