6.3.1 Hálózati és átviteli kábelek csatlakozása
‹ Biztonsági utasítások
MEGJEGYZÉS
Ellenőrizze a követelményeket és ajánlásokat a
fejezetben.
vezérlési beállítások"
!
VESZÉLY
• A tápegységet addig ne csatlakoztassa a beltéri egységhez,
amíg a térfűtő és HMV köröket vízzel nem töltötte fel, és nem
ellenőrizte a víznyomást, illetve a vízszivárgás teljes hiányát.
• Ne csatlakoztasson és ne állítson be semmilyen vezetéket vagy
csatlakozást, kivéve, ha a főkapcsoló OFF állásban van.
• Egynél több áramforrás használata esetén győződjön meg róla,
hogy a beltéri egység működtetése előtt ezek mindegyike KI van
kapcsolva.
• Az esetleges károk okozta áramütések vagy rövidzárlatok
megelőzése érdekében kerülje el, hogy a vezetékek a hűtőközeg-
csövekkel, vízvezetékekkel, a lemezek éleivel vagy az egységben
található más elektromos alkatrészekkel érintkezzenek.
!
FIGYELMEZTETÉS
• Használjon a beltéri egység számára fenntartott áramkört. Ne
használjon a kültéri egységgel vagy más készülékkel megosztott
áramkört.
• Győződjön meg róla, hogy a vezetékek és a védőberendezések
megfelelően vannak kiválasztva, csatlakoztatva, azonosítva és
az egység megfelelő sorkapcsaihoz rögzítve, különös tekintettel
a (föld) védőberendezésre és a hálózati kábelekre, a vonatkozó
nemzeti és helyi előírások figyelembe vételével. Biztosítsa a
megfelelő földelést; A hiányos földelés áramütést okozhat.
• Védje a beltéri egységet a kis állatok (pl. rágcsálók) bejutása ellen,
amelyek kárt okozhatnak a vízelvezető csőben, bármelyik belső
vezetékben vagy más elektromos alkatrészben, ezáltal áramütést
vagy rövidzárlatot okozva.
• Tartson távolságot az egyes kábelterminálok között, és az ábrán
látható módon használjon szigetelőszalagot vagy szigetelő hüvelyt.
Szalag vagy hüvely
‹ Csatlakoztatási eljárás
Férjen hozzá az elektromos vezérlődobozhoz, mielőtt
elvégezné az alábbi lépéseket:

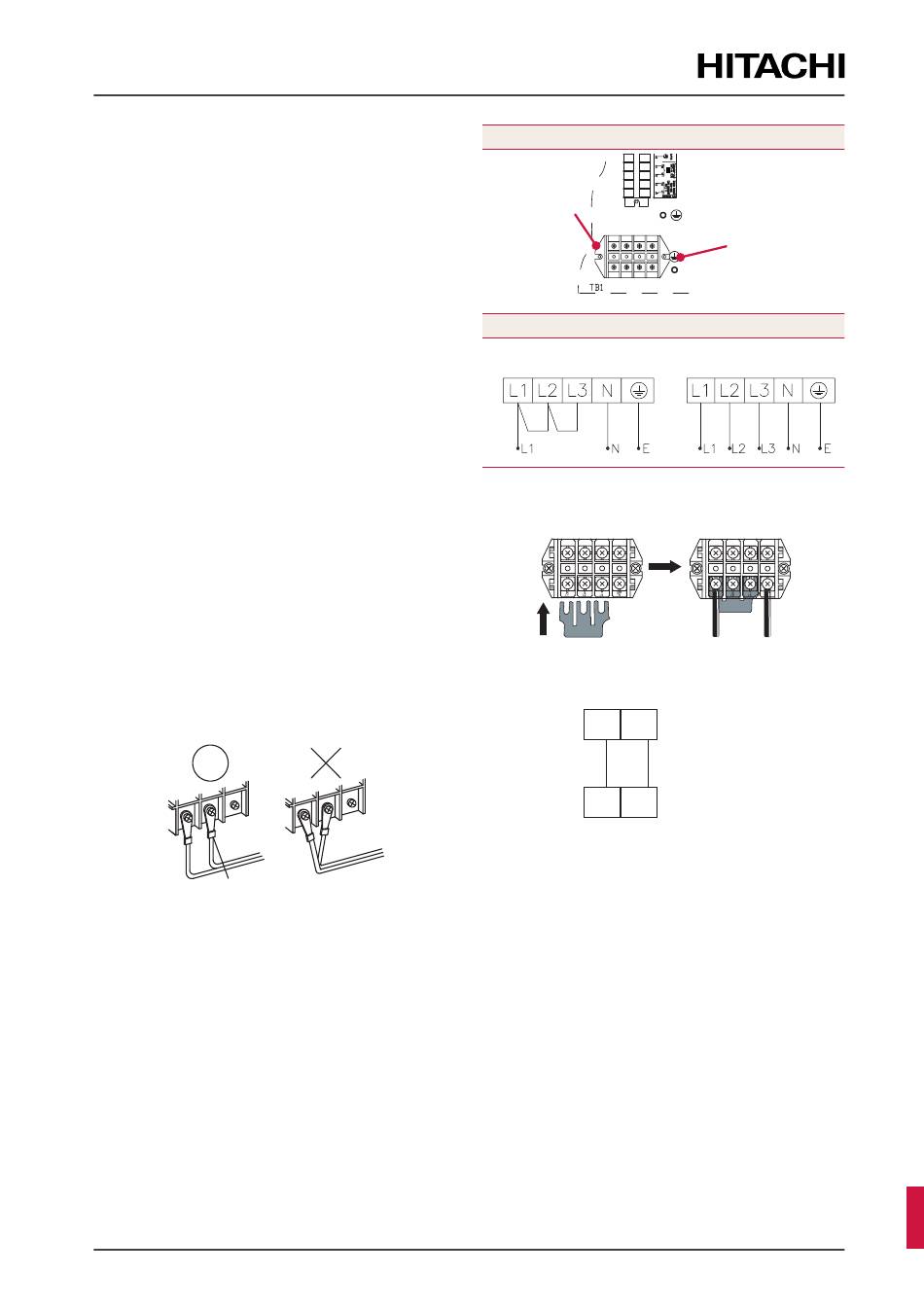

1. A megfelelő kábel használatával csatlakoztassa az
áramkört a megfelelő sorkapcsokhoz, kábel címkéjén
és az alábbi ábrán látható módon: Csatlakoztassa a
tápkábeleket a csatlakozótáblához (TB1), a földkábelt
pedig az elektromos vezérlődoboz lemezében található
földcsavarhoz.
PMML0668 rev.0 - 09/2024 - 1000017438
„5. Elektromos és
(*) ~230 V-os hálózati feszültség esetén használja a
tartozékokat tartalmazó táskában található hálózati hidat,
és kövesse az alábbi utasításokat:
2. Csatlakoztassa a kültéri és beltéri egységek közötti
átviteli kábeleket a 2. kapocstábla (TB2) 1. és 2.
sorkapcsához.
3. A 2. csatlakozótábla (TB2) segítségével végezze el az
opcionális tartozékok elektromos csatlakoztatását. A
jobb megértés érdekében tanulmányozza a címkét.
4. Vezesse át a villamos vezetéket a TB1 és a TB2
felől az elektromos vezérlődoboz oldalán található
nyílásokig. Ezután rögzítse a kábeleket a jobb oldalon
található kábelkötegekhez. Ezután vezesse át a
kábeleket a felhasználói vezérlő hátoldalán keresztül,
és rögzítse ezeket a jobb felső oldalon található
két szorítóbilinccsel. Végül húzza ki a kábeleket az
egység hátoldalának felső részén található kábelezési
nyílásokon.
1. csatlakozótábla (TB1)
Hálózati
sorkapocs
Hálózati sorkapocs
1. eset Áramellátás:
~230 V 50 Hz (*)
Beltéri egység
1
2
Kültéri egység
1
2
Földelő
sorkapocs
2. eset Áramellátás:
3N~ 400 V 50 Hz
HU
129
