ΠΡΟΣΟΧΗ
Προσοχή με το εγχειρίδιο εγκατάστασης και λειτουργίας και τα
κουτί εξαρτημάτων του εργοστασίου που βρίσκεται στην κορυφή
της μονάδας.

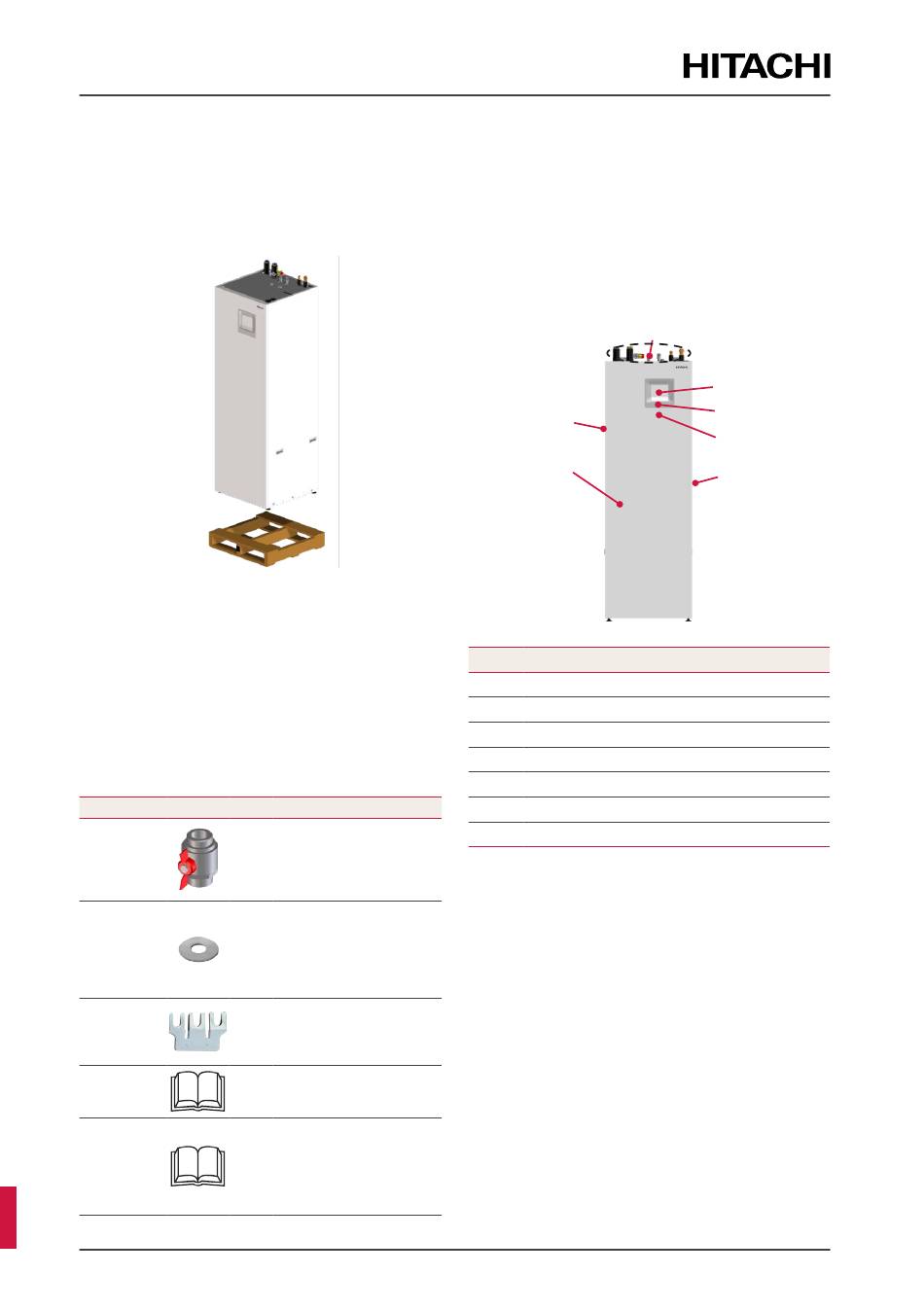

4. Ανυψώστε την εσωτερική μονάδα από την ξύλινη βάση
και τοποθετήστε την με προσοχή στο δάπεδο, όσο το
δυνατόν πιο κοντά στην τελική θέση της.
!
ΠΡΟΣΟΧΗ
• Χρειάζονται τέσσερα άτομα για να σηκώσουν τη μονάδα λόγω του
βάρους της.
• Δώστε ιδιαίτερη προσοχή όταν τοποθετείτε το ποδαράκι βάσης
μόλις η μονάδα τοποθετηθεί στο δάπεδο. Μην μετακινείτε
απότομα τη μονάδα, μπορεί να προκληθεί βλάβη στο ποδαράκι.
• Κάθε ποδαράκι βάσης μπορεί να ρυθμιστεί έως 30 χιλ, αλλά
διατηρήστε τα όλα στη θέση του εργοστασίου μέχρι να να
εγκαταστήσετε τη μονάδα στην τελική της θέση.
6.2.1 Εξαρτήματα της εσωτερικής μονάδας
παρεχόμενα από το εργοστάσιο
Εξάρτημα
Εικόνα
Βαλβίδα
διακοπής
1"
Παρέμβυσμα
Γέφυρα
σύνδεσης
ρεύματος
Εγχειρίδιο
Εγχειρίδιο
EL
PMML0668 rev.0 - 09/2024 - 1000017438
Ποσ.
Χρήση
Για μία πιο εύκολη εγκα-
τάσταση στις συνδέσεις
της εισόδου/εξόδου του
2
νερού θέρμανσης. Για
καλύτερη συντήρηση.
Δύο στεγανοποιητικά
παρεμβύσματα για κάθε
σύνδεση της εισόδου/εξό-
6
δου θέρμανσης και άλλα
δύο για κάθε σύνδεση
εισόδου/εξόδου του ZNX.
Για την πιο εύκολη εγκα-
τάσταση στο τερματικό
1
ρεύματος σε περίπτωση
συνδέσεων ~230 V.
Βασικές οδηγίες για
την εγκατάσταση της
1
συσκευής.
Επιπλέον οδηγίες
ασφάλειας για ψυκτικό
μέσο R32 κλιματιστικού
1
και αντλία θερμότητας
σύμφωνα με το
IEC 60335-2-40:2022.
ΣΗΜΕΙΩΣΗ
• Τα παραπάνω εξαρτήματα παρέχονται μέσα στην εσωτερική
μονάδα και είναι προσβάσιμα από την κορυφή της μονάδας, μόλις
αφαιρεθεί το καπάκι από χαρτόνι.
• Πρέπει να υπάρχει διαθέσιμη επιπλέον σωλήνωση ψυκτικού (μη
παρεχόμενο) για συνδέσεις στην εξωτερική μονάδα.
• Αν κάποιο από τα εξαρτήματα δεν περιλαμβάνεται στη μονάδα
ή παρατηρείται κάποια ζημιά στη μονάδα, παρακαλούμε να
επικοινωνήσετε με τον εκπρόσωπο σας.
6.2.2 Κύρια μέρη της εσωτερικής μονάδας
(Περιγραφές)
2
1
Αρ.
Μπροστινό κάλυμμα της εσωτερικής μονάδας
1
Αριστερό κάλυμμα της εσωτερικής μονάδας
2
3
Δεξιό κάλυμμα της εσωτερικής μονάδας
4
Πλαίσιο χειριστηρίου μονάδας
5
Χειριστήριο μονάδας
6
Συνδέσεις σωλήνωσης
7
Δέκτης IOT
6.3 Εγκατάσταση της εσωτερικής μονάδας
ΣΗΜΕΙΩΣΗ
Παρακαλούμε, προσπαθήστε να εκτελέσετε αυτή τη διαδικασία
ακολουθώντας όλα τα βήματα ακριβώς με τη σειρά που
περιγράφεται παρακάτω.
Διαδικασία εγκατάστασης
1. Σύνδεση σωλήνων θέρμανσης
2. Σύνδεση σωλήνων αποχέτευσης
3. Σύνδεση σωλήνων ΖΝΧ
4. Σύνδεση της σωλήνωσης ψυκτικού
5. Τροφοδοσία και σύνδεση του καλωδίου μετάδοσης
6. Διαδικασία ισοστάθμισης
7. Δοκιμή και έλεγχος
6
5
4
7
3
Εξάρτημα
