6.3.1 Ligação da cablagem de alimentação e de
transmissão
‹ Instruções de segurança
NOTA
Consulte os requisitos e as recomendações no capítulo
"5. Definições de controlo e elétricos".
!
PERIGO
• Não ligue a fonte de alimentação à unidade interior antes de
encher os circuitos de aquecimento e de água quente sanitária
(AQS) e de verificar a pressão da água e a ausência total de
fugas.
• Não efetue qualquer trabalho nas ligações elétricas sem desligar
o interruptor da alimentação principal.
• Se utilizar mais de uma fonte de alimentação, comprove e
certifique-se de que todas estão desligadas antes de manusear
a unidade interior.
• Evite que a instalação elétrica fique em contacto com os tubos
de refrigerante, tubos de água, arestas de placas e componentes
elétricos no interior da unidade para impedir danos causadores
de choque elétrico ou curto-circuito.
!
CUIDADO
• Utilize um circuito de alimentação dedicado para a unidade
interior. Não utilize um circuito de alimentação partilhado com a
unidade exterior, nem com qualquer outro aparelho.
• Certifique-se de que todos os dispositivos de ligação elétrica
e proteção são selecionados, ligados, identificados e fixados
de forma apropriada aos terminais respetivos da unidade, em
especial a ligação de proteção (terra) e de alimentação, cumprindo
os regulamentos locais e nacionais aplicáveis. Realize uma ligação
à terra adequada, pois uma incompleta pode causar choques
elétricos.
• Proteja a unidade interior da entrada de pequenos animais (como
roedores) que podem danificar a tubagem de descarga e qualquer
cabo interno ou peças elétricas, causando um choque elétrico ou
curto-circuito.
• Assegure uma distância entre cada terminal de ligação e coloque
fita de isolamento ou uma manga como mostrado na figura.
Fita ou manga

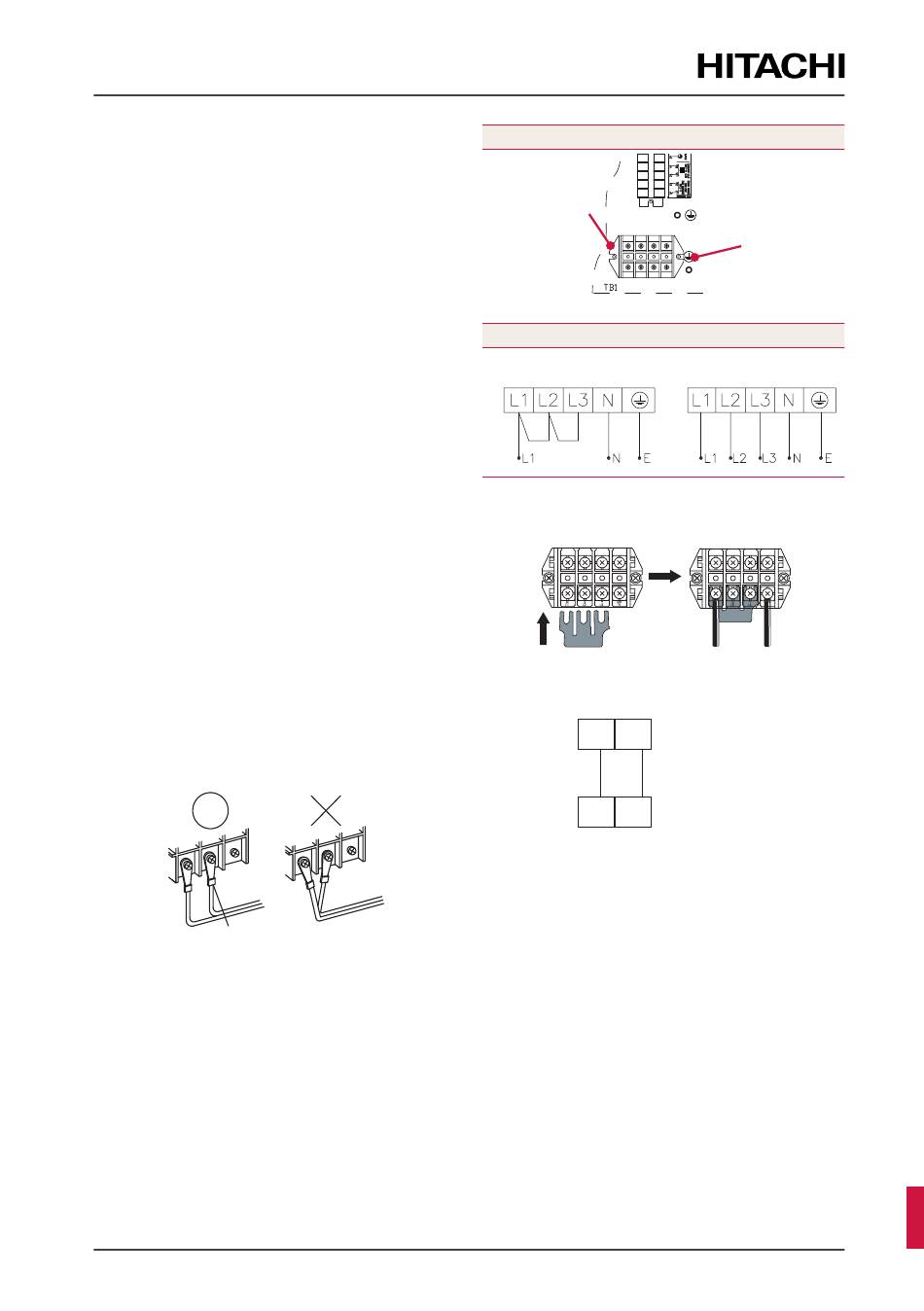

‹ Método de ligação
Aceda à caixa elétrica antes de executar os seguintes
passos:
1. Com o cabo apropriado, ligue o circuito de alimentação
aos respetivos terminais da forma mostrada na
etiqueta de ligações elétricas e na ilustração abaixo.
Ligue os cabos da fonte de alimentação à placa de
terminais (TB1) e o condutor de terra ao parafuso de
terra da placa da caixa elétrica.
PMML0668 rev.0 - 09/2024 - 1000017438
Placa de terminais 1 (TB1)
Terminais de
alimentação
Terminais de alimentação
Caso 1. Fonte de alimentação:
~ 230 V 50 Hz (*)
(*) Numa fonte de alimentação de cerca de 230 V, use
a ponte de ligação fornecida na bolsa de acessórios,
seguindo estas instruções:
2. Ligue os cabos de transmissão entre as unidades
interior e exterior aos terminais 1 e 2 da placa de
terminais 2 (TB2).
1
2
1
2
3. Realize as ligações elétricas necessárias dos acessórios
opcionais com a placa de terminais 2 (TB2). Consulte a
respetiva etiqueta para obter mais informação.
4. Passe os cabos elétricos da TB1 e TB2 através dos
orifícios laterais da caixa elétrica. Depois fixe os cabos
com duas abraçadeiras no lado direito. A seguir
encaminhe os cabos pela parte posterior da placa do
controlador e fixe-os com as duas abraçadeiras do lado
superior direito. Por fim, passe os cabos pelos orifícios
das ligações elétricas do lado superior posterior da
unidade interior.
Terminal de
terra
Caso 2. Fonte de alimentação:
3N~ 400 V 50 Hz
Unidade interior
Unidade exterior
59
PT
