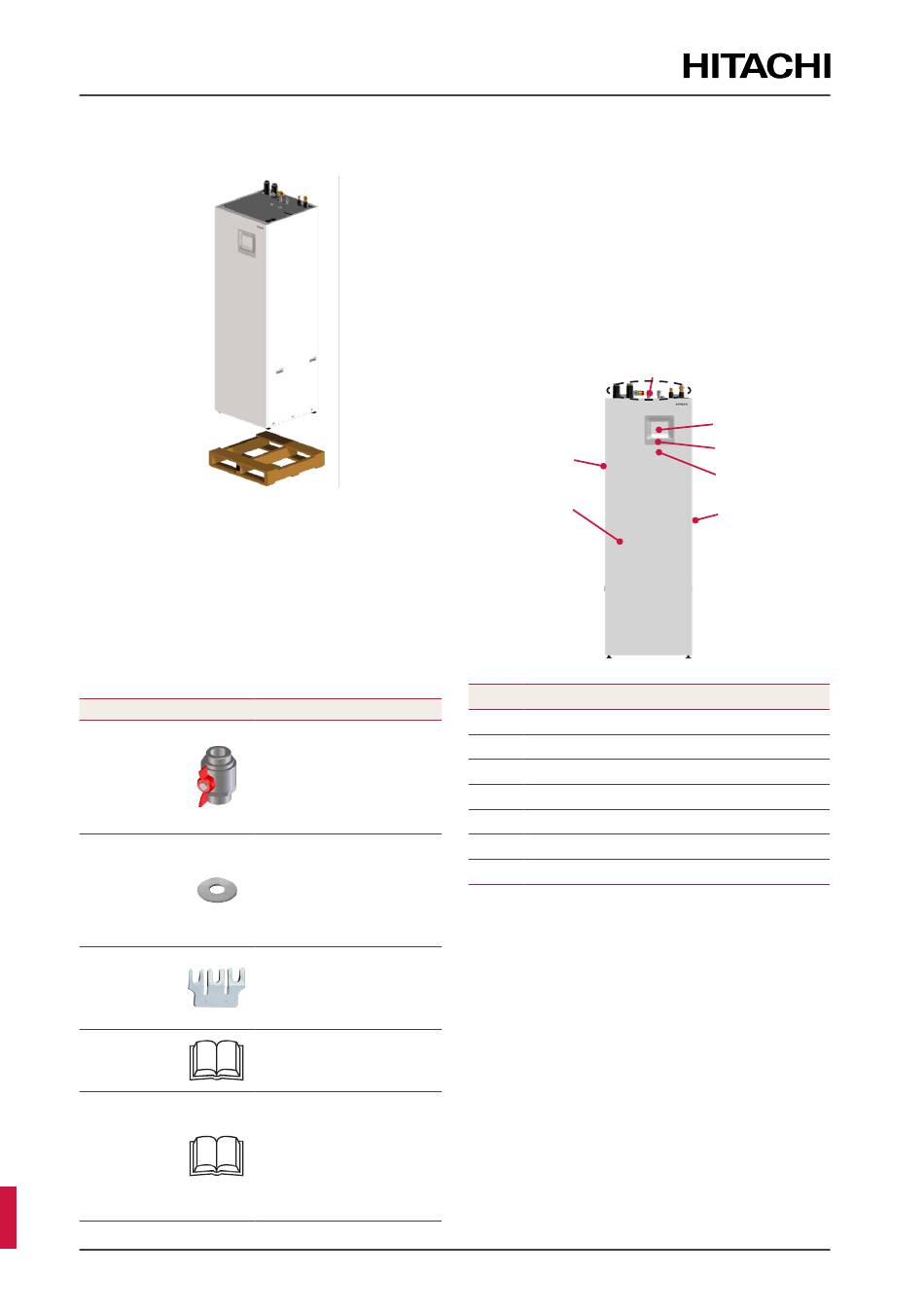

4. Rimuovere l'unità interna dalla base in legno e
posizionarla attentamente sul pavimento, il più vicino
possibile alla sua sistemazione finale.
!
AVVERTENZA
• Sono necessarie quattro persone per il sollevamento a causa
dell'eccessivo peso dell'unità.
• Una volta che l'unità si trova sul pavimento prestare particolare
attenzione ai piedini. Evitare una movimentazione non delicata
dell'unità, in quanto ciò potrebbe causare danni ai piedini.
• Ogni piedino può essere regolato fino a 30 mm, ma è necessario
mantenerli tutti nella posizione di fabbrica fino a quando l'unità
non sarà installata nella sua postazione finale.
6.2.1 Componenti dell'unità interna in dotazione
Accessorio
Immagine Qtà.
Rubinetto di
intercettazione
1"
Guarnizione
Ponte di
collegamento
elettrico
Manuale di
istruzioni
Manuale di
istruzioni
IT
PMML0668 rev.0 - 09/2024 - 1000017438
Scopo
Per rendere facile il
lavoro di installazio-
ne dei collegamenti
dell'ingresso/uscita
2
dell'acqua del riscalda-
mento. Per una miglio-
re manutenzione.
Due guarnizioni per
ciascun raccordo
di ingresso/uscita
6
del riscaldamento e
altre due per ciascun
raccordo di ingresso/
uscita dell'ACS.
Per facilitare l'instal-
lazione nel morsetto
di alimentazione in
1
caso di collegamenti a
~230 V.
Indicazioni base per
1
l'installazione del
dispositivo.
Manuale di sicurezza
aggiuntivo per
climatizzatore e
pompa di calore con
1
refrigerante R32 in
conformità con la
norma IEC 60335-2-
40:2022.
NOTA
• Gli accessori menzionati in precedenza sono forniti con l'unità
interna, e sono accessibili dalla parte superiore dell'unità, una
volta rimossa la scatola di cartone.
• È necessario predisporre una linea refrigerante aggiuntiva (non in
dotazione) per i collegamenti all'unità esterna.
• Se alcuni degli accessori indicati non si trovassero all'interno della
confezione o nel caso in cui l'unita presentasse danni, contattare il
proprio rivenditore.
6.2.2 Componenti principali dell'unità interna
(descrizioni)
2
1
Componente
Nº
Coperchio anteriore dell'unità interna
1
Coperchio sinistro unità interna
2
3
Coperchio destro unità interna
Telaio del dispositivo di controllo dell'unità
4
5
Dispositivo di controllo dell'unità
6
Collegamento dei tubi
7
Ricevitore IOT
6
5
4
7
3
48
