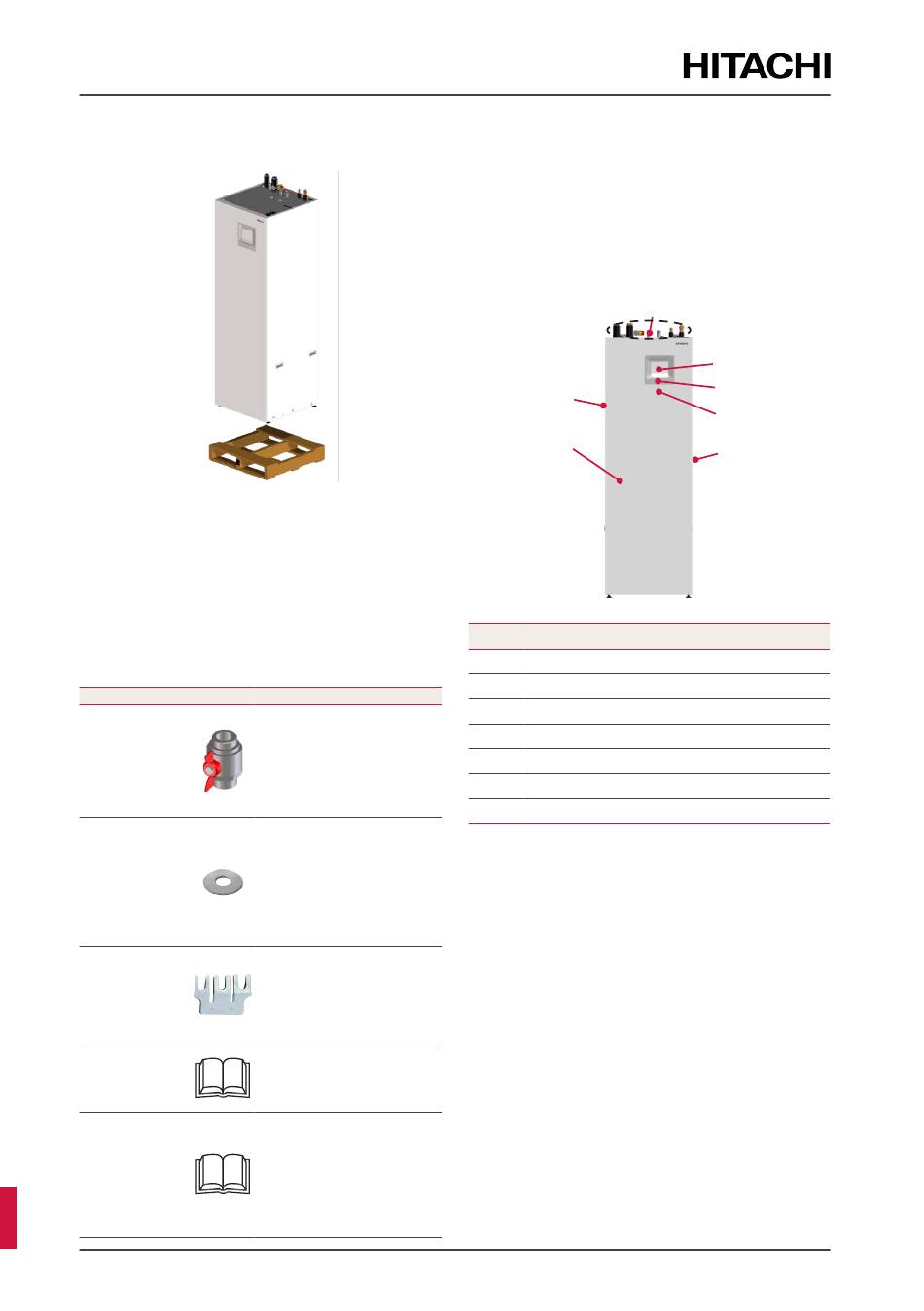

4. Retirez l'unité intérieure de la base en bois et placez-
la avec soin au sol, aussi près que possible de son
emplacement final.
!
ATTENTION
• Quatre personnes sont requises pour la soulever en raison du poids
élevé de l'unité.
• Faites particulièrement attention à ce que le pied de montage de
l'unité soit au sol. Évitez de manipuler l'unité brusquement, car
cela pourrait provoquer des dégâts au pied.
• Chaque pied de montage peut être réglé jusqu'à 30 mm mais il
faut tous les maintenir dans la position d'usine jusqu'à ce que
l'unité soit dans sa position finale.
6.2.1 Composants d'unité intérieure fournis
Accessoire
Soupape d'arrêt
1"
Joint
d'étanchéité
Pont de
connexion
d'alimentation
Manuel
d'instructions
Manuel
d'instructions
FR
PMML0668 rev.0 - 09/2024 - 1000017438
Qté
Utilisation
Pour faciliter les
travaux d'installation
des connexions
d'arrivée/de sortie de
2
l'eau de chauffage.
Pour une meilleure
maintenance.
Deux joints
d'étanchéité pour les
connexions d'arrivée/
sortie de chauffage,
6
et deux autres
pour chacune des
connexions d'arrivée/
sortie d'ECS.
Pour faciliter les
travaux d'installation
de connexions de
1
230 V sur le bloc
d'alimentation, s'il y
a lieu.
Indications
élémentaires pour
1
l'installation de
l'appareil.
Manuel de sécurité
supplémentaire
pour climatiseur et
pompe à chaleur
1
à frigorigène R32,
conformément à la
norme IEC 60335-2-
40:2022.
REMARQUE
• Les accessoires antérieurs sont fournis dans l'unité intérieure et sont
accessibles en haut de l'unité, une fois le couvercle de carton retiré.
• La tuyauterie frigorifique supplémentaire (fournie sur site) pour le
raccordement au groupe extérieur doit être disponible.
• Si un de ces accessoires n'est pas fourni avec l'unité ou si celui-ci est
endommagé, contactez votre revendeur.
6.2.2 Pièces principales d'unité intérieure
(descriptions)
2
1
N
o
Panneau avant d'unité intérieure
1
Panneau gauche d'unité intérieure
2
Panneau droit d'unité intérieure
3
4
Cadre du contrôleur d'unité
5
Contrôleur de l'unité
6
Connexion des tuyauteries
7
Récepteur IOT
6.3 Installation de l'unité intérieure
REMARQUE
Essayez de réaliser cette procédure en suivant toutes les étapes dans
l'ordre exact présenté ci-dessous.
Procédure d'installation
1. Connexion des tuyaux de chauffage
2. Connexion de ligne des condensats
3. Connexion des tuyaux d'ECS
4. Connexion des tuyauteries frigorifiques
5. Connexion du câblage de transmission et d'alimentation
6. Procédure de mise à niveau
7. Test et vérification
6.3.1 Connexion du câblage de transmission et
d'alimentation
‹ Consignes de sécurité
REMARQUE
Vérifiez les exigences et recommandations dans le chapitre
«5. Réglages de commande et électriques».
6
5
4
7
3
Pièce
38
