Sectie 2 Installatie
Afbeelding 2-12 LED-uitgang met Stroombegrenzingsweerstand en Optionele Relaisdriveruitgang.
UL-compatibiliteits-ID Voor FSA-210B-serie is: FS200
Opmerking: Gebruik de FSA-210A en FSA-410A-serie voor ULC-vermelde installaties.
2.4.10 Belbedrading
Deze aansluitingen leveren 700mA vermogen op 10,4 - 12,5VDC voor commerciële/residentiële installaties. Om te voldoen
aan de vereisten voor NFPA 72, Temporal Three Pattern, moet sectie [013] opt [8] AAN zijn. Let op: vaste, pulsgebaseerde
alarmen worden ook ondersteund.

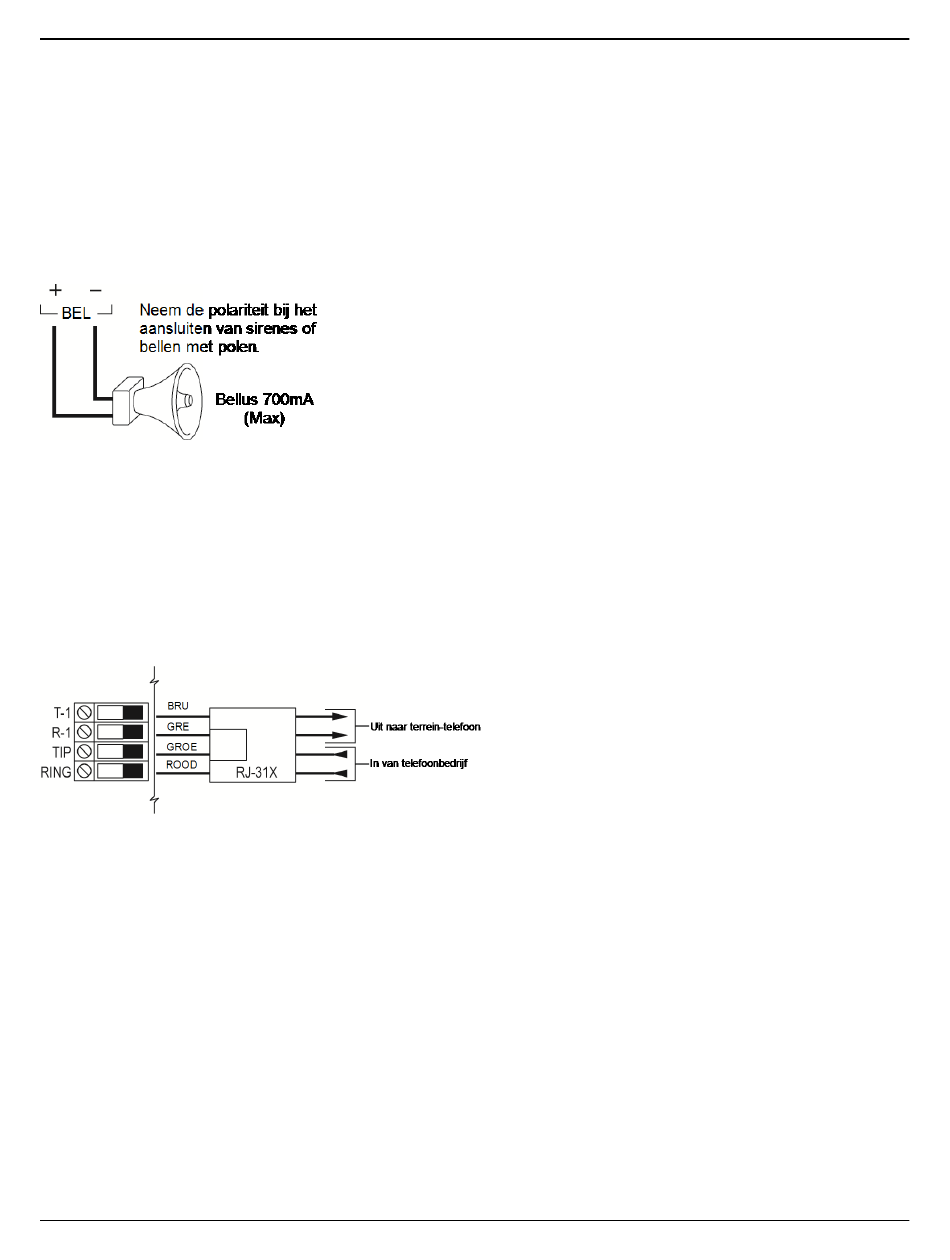

Afbeelding 2-13 Belbedrading
De beluitvoer staat onder toezicht en wordt stroombeperkt door een thermistor van 2 A. Sluit een 1000Ω-weerstand tussen
Bel+ en Bel- aan om te voorkomen dat het paneel een probleem weergeeft. Zie "Probleemoplossing" op pagina 48.
2.4.11 Telefoonlijnbekabeling
Sluit de telefoon verbindingsaansluitingen (TIP, ring, T-1, R-1) op een RJ-31x-connector aan zoals aangegeven in figuur
1.6. Bekabel in de aangegeven volgorde voor het aansluiten van meerdere apparaten op de telefoonlijn. Gebruik 26 AWG
als kabelminimum voor bekabeling.
Afbeelding 2-14 Telefoonlijnbekabeling
Opmerking: Zorg ervoor dat alle stekkers en aansluitingen aan de afmetings-, tolerantie- en metalen beplatingsvereisten
van 47 CFR onderdeel 68, sub-deel F voldoen. Voor een goede werking mag geen enkele andere telefoonapparatuur zijn
aangesloten tussen het bedienpaneel en de telefoonbedrijffaciliteiten.
2.4.12 Rookmelderbedrading
Alle zones gedefinieerd als brand moeten worden aangesloten volgens het volgende diagram:
- 24 -
