Bedieningselementen en aanwijzingen
BA.NLD.20-32118-03-24-FTA-jr
3. Magneet links.
4. Magneet rechts.
5. Plunjer.
6. Stopcontact apparaat links.
7. Stopcontact apparaat rechts.
Gemonteerde kunststoffen beschermkappen beschermen de handmatige
noodbedieningen (pos. 1 en 2) tegen de vochtigheid (niet weergegeven).

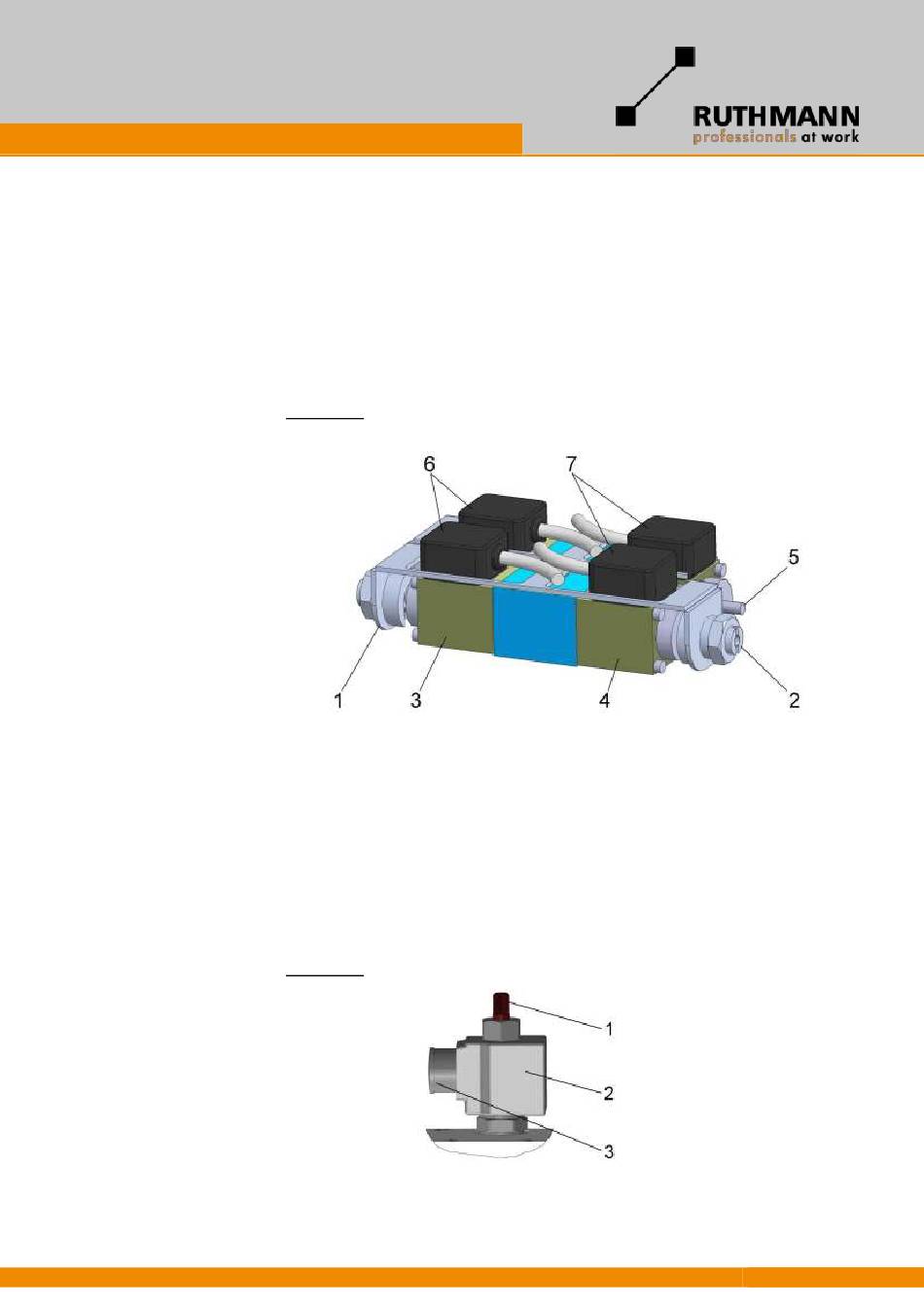

Voorbeeld: Stuurkleppen NG 3 met magneetklepslede voor handmatige
noodbediening
1. Handmatige noodbediening links.
2. Handmatige noodbediening rechts. Bedieningsopening M 6 van de
magneetklepslede voor de knopgreepschroef.
3. Magneet links.
4. Magneet rechts.
5. Plunjer van de handmatige noodbediening (zonder magneetklepslede
afgebeeld).
6. Stopcontact apparaat links.
7. Stopcontact apparaat rechts.
Voorbeeld: Schotelkleppen
1. Handmatige noodbediening (kartelschroef).
®
STEIGER
TB 300
4-33
