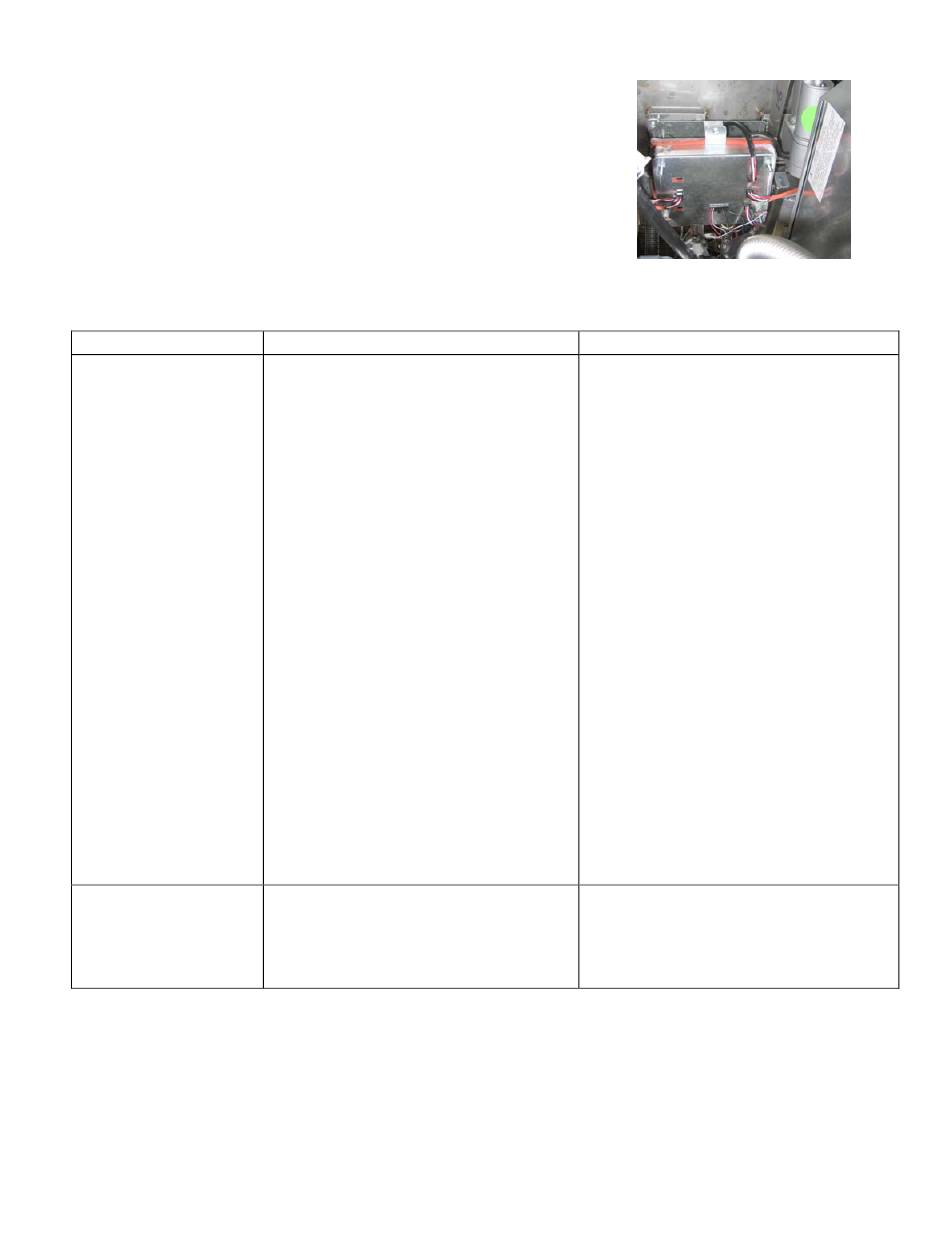

1.13 Onderhoudsprocedures AIF (Automatic intermittent filtration)
De AIF (Automatic intermittent filtration) plaat regelt de actuatoren
die de afvoer- en retourkranen openen en sluiten. De AIF-platen
bevinden zich in een beschermde behuizing onder elke vetpan (zie
afbeelding 13).
1.13.1 AIF probleemoplossing
Probleem
De actuator werkt niet.
Actuator werkt op het
verkeerde vat.
Waarschijnlijke oorzaken
A. Geen stroomtoevoer naar de AIF-plaat.
B.
De actuator is losgekoppeld.
C.
AIF-plaatdefect.
D. Actuatorwaarden liggen buiten tolerantie.
E.
De actuator is defect
A. De actuator steekt in de verkeerde aansluiting.
B.
De locatorpen zit in de verkeerde positie.
A. Controleer pennen 5 en 6 van J2 op de MIB-
plaat.
Controleer het voltage op pennen 5 en 6 aan
het andere uiteinde van de bedradingsboom
en controleer of er 24VDC aanwezig is.
Controleer nu pennen 5 en 6 op 24VDC op
aansluiting J4 en J5 op de AIF-platen.
B.
Controleer dat de actuator in de juiste
aansluiting zit (J1 voor FV-retour, J3 voor
DV-retour en J6 voor FV-afvoer en J7 voor
DV-afvoer).
C.
Controleer de stroom op de aansluiting van
de niet werkende actuator terwijl u manueel
een actuator opent of sluit. Pennen 1 (zwart)
en 4 (wit) moeten +24VDC weergeven
terwijl de actuator open gaat. Pennen 2 (rood)
en 4 (wit) moeten -24VDC weergeven terwijl
de
actuator
ontbreken, dan is de AIF-plaat waarschijnlijk
defect. Test de actuator door hem op een
andere aansluiting te bevestigen. Als de
actuator werkt, vervang dan de plaat.
D. Controleer
potentiometer tussen pen 2 (paarse draad) en
pen 4 (grijze/witte draad). Gesloten moet de
waarde 0-560Ω bedragen. Open moet de
waarde 3.8K Ω – 6.6K Ω bedragen.
E.
Reset de stroom naar de friteuse als de
aansluitingen de juiste voltages hebben en de
actuator niet werkt. Als de actuator nog
steeds niet werkt moet hij worden vervangen.
A. Controleer dat de actuator in de juiste
aansluiting zit (J1 voor FV-retour, J3 voor
DV-retour en J6 voor FV-afvoer en J7 voor
DV-afvoer).
B.
Controleer of locatorpen in de juiste positie
zit op pen J2. Zie tabel B op pagina 1-55.
1-28
Afbeelding 13
Oplossing
De waarde
moet
24VDC
sluit.
Als
beide
voltages
de
weerstand
van
zijn.
de
