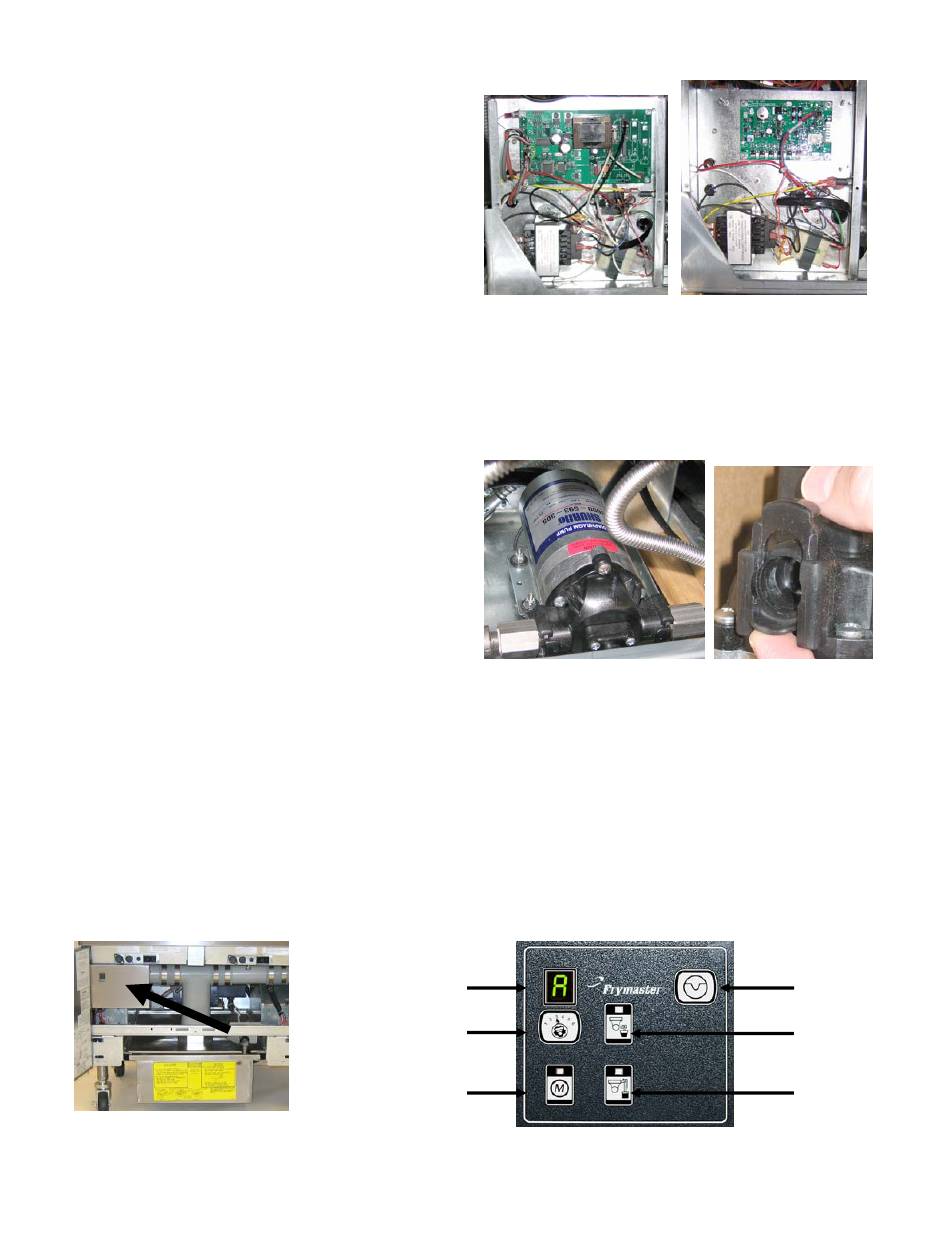

1.10.3 De ATO-plaat, LON Gateway, ATO-pomprelais of transformators vervangen
Trek de stekker van de friteuse uit het stopcontact. Zoek de
ATO-kast (zie afbeelding 1 op pagina 12) achter de JIB
(Jug In Box). Verwijder het deksel om de transformators,
relais en LON gateway (indien geïnstalleerd) bloot te
leggen (zie afbeelding 2). Markeer en koppel draden of
bedradingsbomen los. Van zodra de LON gateway
verwijderd is, is de ATO-plaat zichtbaar (zie afbeelding 3).
Vervang het defecte onderdeel en sluit alle draden of
bedradingsbomen opnieuw aan. Breng het deksel opnieuw
aan. Na vervanging, SCHAKEL STROOM IN NAAR
HET VOLLEDIGE FRITEUSESYSTEEM. Zie rubriek
1.11.7 op pagina 1-22 om de stroomtoevoer te resetten..
Controleer softwareversie en update de software indien
nodig. Volg de instructies om de software te updaten in
rubriek 1.15 als een update noodzakelijk is.
Druk op de TEMP-knop op een van de M3000 computers als de computer in de UIT-stand staat, om de softwareversie van
de ATO te verifiëren. Als de versie niet zichtbaar is, kan het zijn dat de ATO niet juist is aangesloten.
1.10.4 De ATO-pomp vervangen
Trek de stekker van de friteuse uit het stopcontact. Zoek
de ATO-pomp (zie afbeelding 4), achter de ATO-kast.
Markeer en koppel draden of bedradingsbomen los.
Trek vanuit de onderkant aan de snelkoppelingen naar
boven om de buizen vrij te maken (zie afbeelding 5). De
buizen kunnen naar boven worden getrokken vanaf de
pomp. Maak de vier moeren los die de pomp aan de
pomplade vastmaken. Vervang het defecte onderdeel en
voer bovenstaande stappen omgekeerd uit. Steek de
stekker in het stopcontact na vervanging.
1.11 Onderhoudsprocedures MIB (Manual interface board)
Het MIB (Manual Interface Board) bewaakt en controleert de filtratie. Het ontvangt en verzendt gegevens over
de CAN (Controller Area Network) van en naar de verschillende sensoren en computers. Het activeert de
filtercyclus en controleert wanneer actuatoren moeten openen en sluiten.
De MIB-regelaar bevindt zich binnenin de linkse kast (zie afbeelding 6). Bij normale werking bedekt een
afdekplaat de MIB-regelaars en is het LED-display zichtbaar. De afdekplaat is bevestigd met drie
torxschroeven. Bij normale werking wordt een "A" weergegeven voor automatische modus. De MIB regelplaat
is handig voor diagnostische doeleinden. Ze laat manuele bediening toe van zowel de actuatoren als de
filterpomp zonder gebruik van de M3000 computer.
Afbeelding 6: afdekplaat MIB-
regelaar.
Modusweergave
Vatkeuze-
schakelaar
Manueel/auto-
schakelaar
Afbeelding 7
1-16
Afbeelding 2
Afbeelding 4
Afbeelding 3
Afbeelding 5
Resetschakelaar
Afvoerschakelaar
Retourschakelaar
