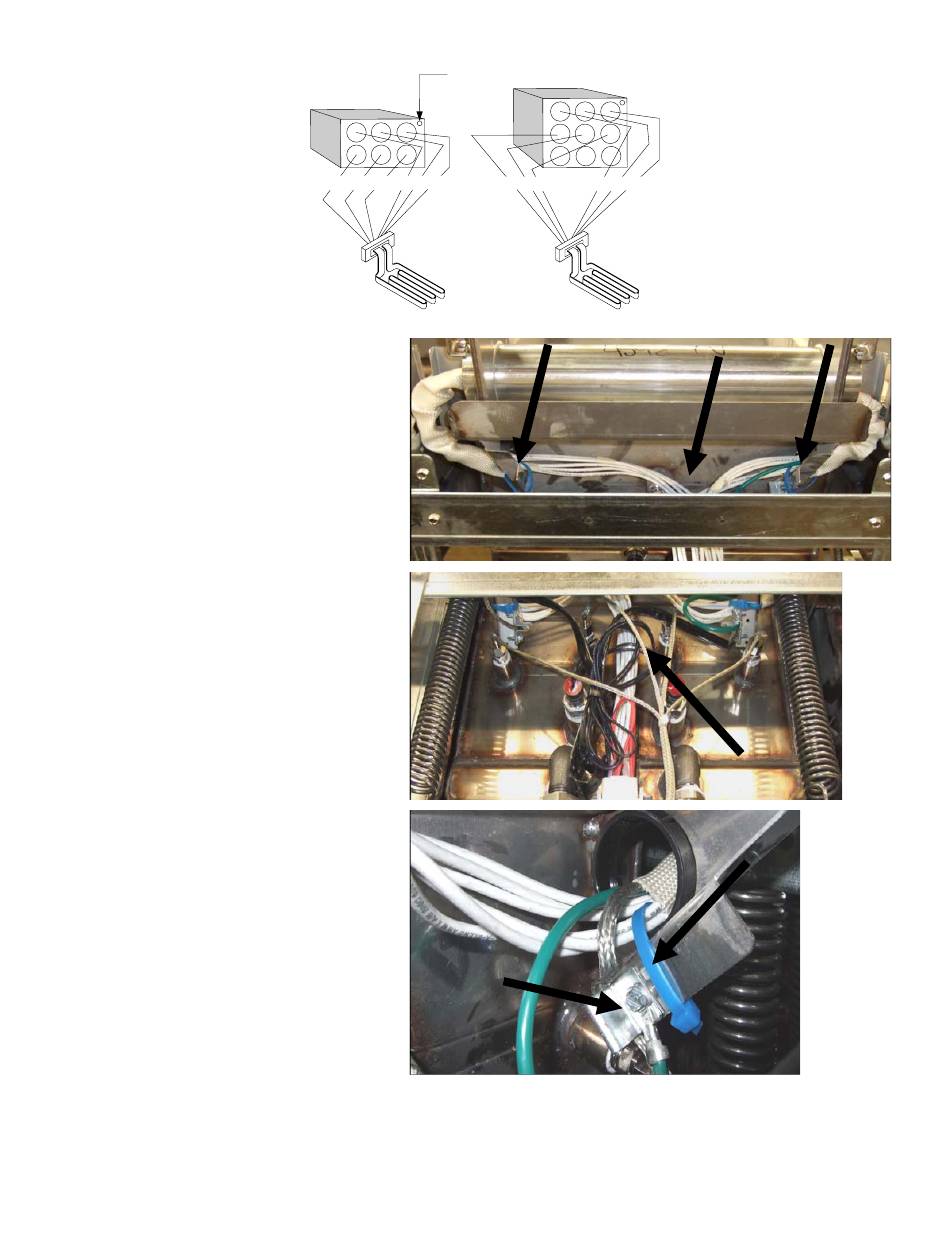

Volledig vatelement draadlegging
Trek
de
elementdraden
aansluitbussen aan elke kant van de vetpan
en onder de achterzijde. Elementdraden
moeten naar de rechterkant van de ATO-
temperatuurvoelers geleid worden aan de
achterste wand van de vetpan.
Tweeledig vatelement draadlegging
Trek
de
elementdraden
aansluitbussen aan elke kant van de vetpan
en onder de achterzijde. Elementdraden
moeten naar het midden van de vetpot
tussen de ATO-temperatuurvoelers geleid
worden.
Elementaarding en draadlegging
Om de elementdraden te aarden moet u het
gat in het frame van de vetpan gebruiken
dat zich onder de aansluitbus bevindt
waardoor de draden lopen. Gebruik een
schroef door de ringterminal van de
aardingsdraden en verbindt het met de
vetpan. Gebruik een tie-wrap om de helft
van de elementdraden vast te maken nadat
de
draden
door
de
getrokken zijn. Span de tie-wrap niet te
hard aan, laat ongeveer 2 centimeter ruimte
over
Indexmarkering
geeft positie 1 aan
3
2
1
6
5
4
6L
5L
4L
3L
2L
1L
door
de
door
de
aansluitbussen
3
2
1
6
5
4
9
8
7
6
5
2
4R
3R
1R
R
R
R
