3. Verwijder de vier schroeven van beide kanten van het onderste achterpaneel. Verwijder vervolgens de twee
schroeven aan zowel linker- als rechterkant van de achterkant van de kantelbehuizing. Til de
kantelbehuizing recht omhoog om hem van de friteuse te verwijderen.
4. Zoek de rode en witte draden van de temperatuurvoeler die moet worden vervangen. Noteer waarop de
kabels aangesloten zijn voor u ze verwijdert uit de aansluiting. Trek de 12-pensaansluiting C-6 uit en met
gebruik van een pin-pusher duwt u de pennen van de temperatuurvoeler uit de aansluiting.

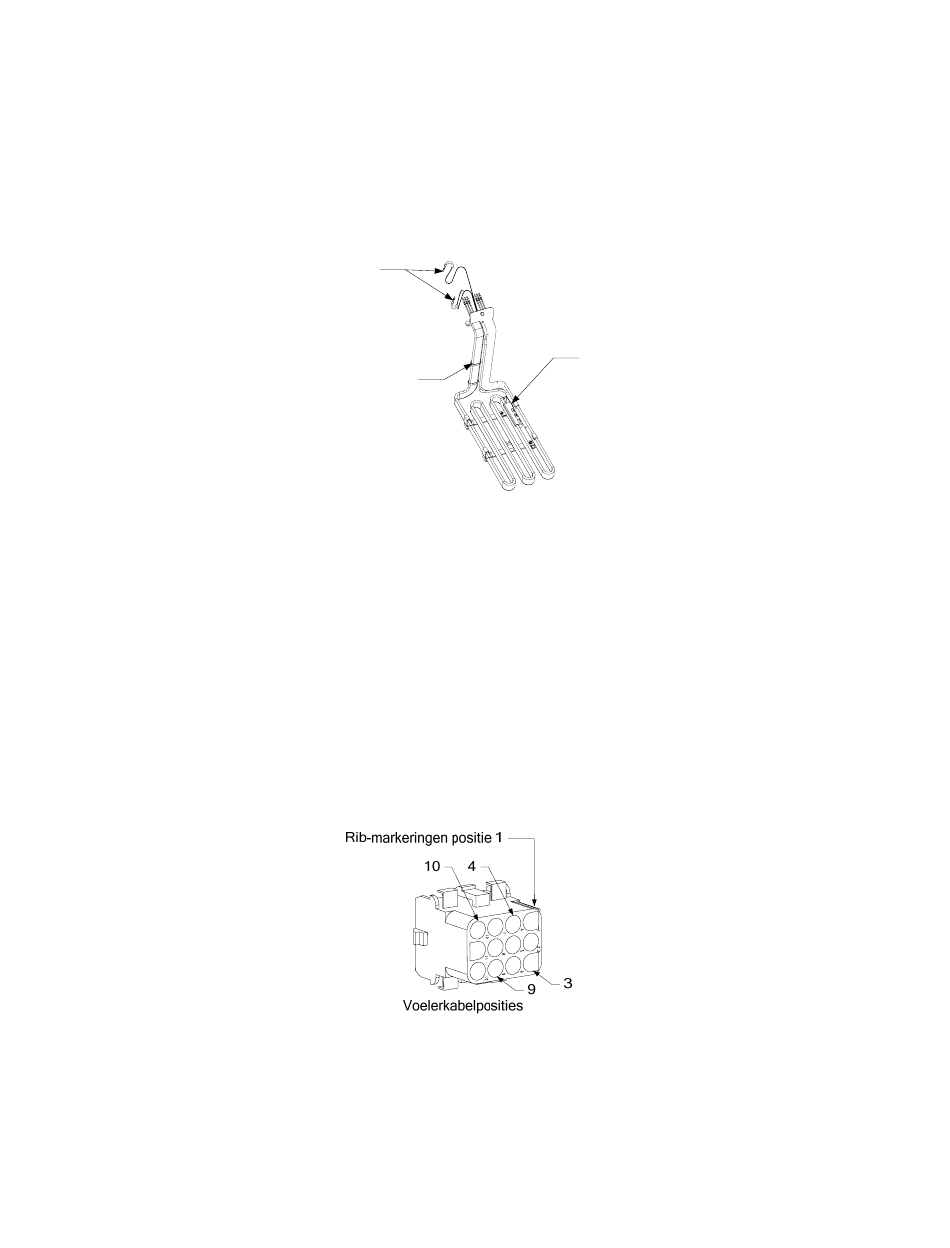

5. Breng het element omhoog en verwijder de beveiligende voelersteun en metalen tie-wraps die de voeler aan
het element vastmaken (zie illustratie hieronder).
6. Trek voorzichtig aan de temperatuurvoeler en pakkingring, trek de draden naar de achterkant van de
friteuse, door de elementpijpconstructie.
7. Plaats de vervangingstemperatuurvoeler (draden eerst) in de pijpconstructie en zorg ervoor dat de
pakkingring op zijn plaats zit. Bevestig de voeler aan de element met gebruik van de steun die werd
verwijderd in Stap 5 en de metalen tie-wraps die in de vervangingskit werden meegeleverd.
8. Leid de voelerdraden uit de pijpconstructie door de elementdraden te volgen naar de achterkant van de
friteuse door de Heyco-aansluitbussen naar de 12-pensaansluiting C-6. Bevestig de draden aan de bekleding
met draadklemmen.
9. Plaats de temperatuurvoeler in de 12-pensaansluiting C-6 (zie illustratie hieronder). Voor toestellen met
volledig vat of voor de rechterkant van een toestel met tweeledig vat (bekeken van achteraan de friteuse)
gaat de rode kabel naar positie 3 en de witte kabel naar positie 4 van de aansluiting. Voor de linkerhelft van
een toestel met tweeledige vaten (bekeken van achteraan de friteuse) gaat de rode kabel in positie 9 en de
witte kabel in positie 10. OPMERKING:
achteren bekeken.
10. Maak losse draden vast met draadklemmen en zorg ervoor dat er geen interferentie is met de beweging van
de veren. Draai het element naar boven en beneden en zorg ervoor dat beweging niet wordt gehinderd en
dat de draden niet knellen.
11. Breng de kantelbehuizing, achterpanelen en verbindingsplugbescherming opnieuw aan. Plaats de friteuse
opnieuw onder de afzuigkap en steek de stekker opnieuw in het stopcontact om de friteuse opnieuw te
gebruiken.
Voelers
Metalen
draadklemmen
1-4
Voelersteun
Rechts en links verwijzen naar de friteuse langs
