Geavanceerde HemoSphere-monitor
5.3.4
Gedeeld scherm grafische trend/trendtabel
Het gedeelde scherm grafische trend/trendtabel toont een combinatie van de monitorweergaven voor grafische
trend en trendtabel. Dit scherm is handig voor het tegelijkertijd bekijken van de huidige status en geschiedenis
van geselecteerde gemeten parameters in grafische opmaak en andere geselecteerde gemeten parameters
in tabelvorm.
Als er twee hoofdparameters worden geselecteerd, wordt de eerste hoofdparameter weergegeven in grafische
trendopmaak en de tweede in een trendtabel. Hoofdparameters kunnen worden veranderd door het
parameterlabel op de parameterbol aan te raken. Als er meer dan twee hoofdparameters worden geselecteerd,
worden de eerste twee hoofdparameters weergegeven in grafische trendopmaak en de derde en vierde – als
een vierde is geselecteerd – in een trendtabel. De tijdschaal voor gegevens die wordt weergegeven op een of
meer grafische trendweergaven van hoofdparameters is afhankelijk van de tijdschaal die wordt weergegeven
in de trendtabellenweergaven. Raadpleeg voor meer informatie over grafische trendweergaven Weergave
grafische trend bewaking op pagina 72. Raadpleeg voor meer informatie over trendtabelweergaven Trendtabellen
op pagina 75.
5.3.5
Grote cijfers
Het scherm met grote cijfers geeft de parameters groter weer dan de andere schermen. Dit maakt het
eenvoudiger voor clinici en ander personeel om de waarden van een afstand te zien.

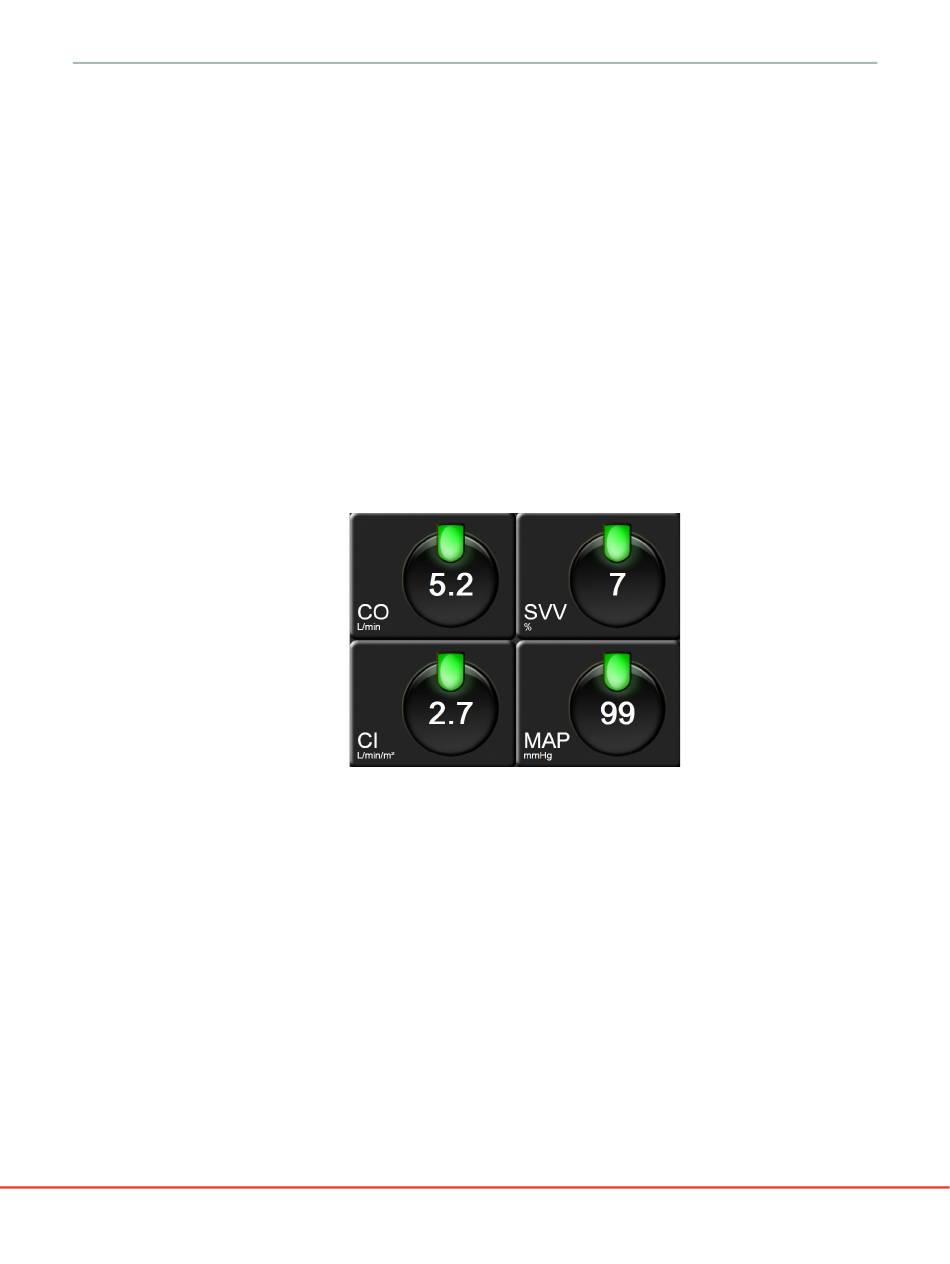

Afbeelding 5-11 Scherm met grote cijfers
77
5 Navigeren van de geavanceerde HemoSphere-monitor
