De spanband aan de buis bevestigen
Er wordt een spanband bevestigd op de buis (zie Fig. 6.17). Een tweede spanband wordt op een later tijdstip gemonteerd.
Kies de montagehandleiding van het meegeleverde spanslot:
Spanklemslot
• Schuif de spanband door de spanbandklem (zie Fig. 6.18).
• Plaats het spanslot en de spanbandklem op de buis (zie Fig. 6.17). Monteer de spanbandklem bij horizontaal lopende
buizen zijdelings op de buis als dit mogelijk is.
• Leg de spanband rond de buis en schuif hem door het spanslot (zie Fig. 6.20).
• Trek de spanband vast.
• Draai de schroef van het spanslot vast.
Snelspanslot
• Schuif de spanband door de spanbandklem en de metalen veer (zie Fig. 6.18 en Fig. 6.19).
• Plaats het spanslot, de metalen veer en de spanbandklem op de buis (zie Fig. 6.17):
– Monteer de spanbandklem bij horizontaal lopende buizen zijdelings op de buis als dit mogelijk is.
– Monteer de metalen veer zodanig dat ze tegenover de spanbandklem ligt.
• Leg de spanband rond de buis en schuif hem door het spanslot (zie Fig. 6.21).
• Trek de spanband vast.
• Draai de schroef van het spanslot vast.

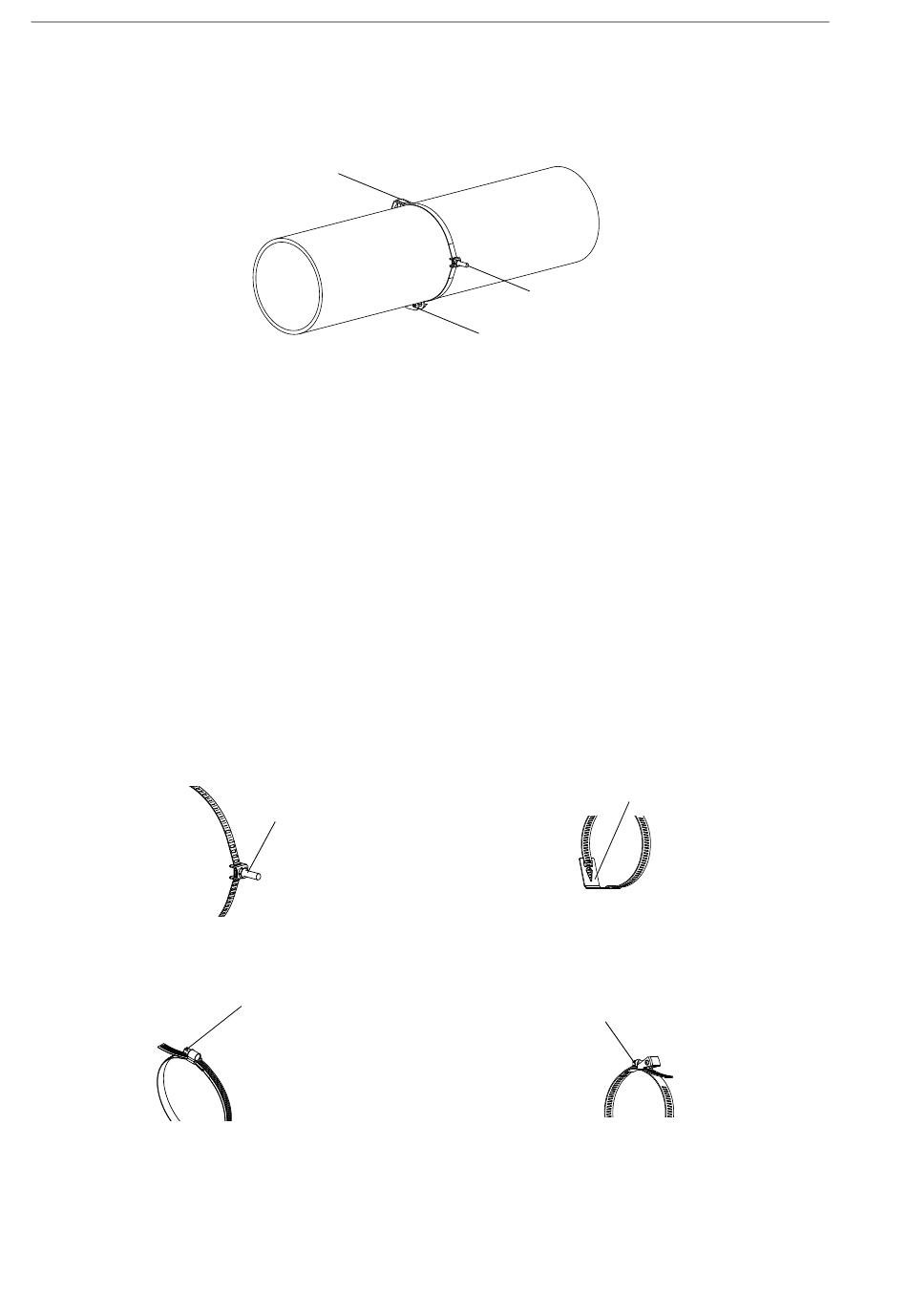

Fig. 6.18: Spanband met spanbandklem
Fig. 6.20: Spanklemslot met spanband
34
metalen veer
Fig. 6.17: Spanband met spanbandklem en metalen veer op de buis
spanbandklem
schroef van
het spanslot
spanbandklem
spanslot
metalen veer
Fig. 6.19: Spanband met metalen veer
schroef van
het spanslot
Fig. 6.21: Snelspanslot met spanband
