9 De sensoren bevestigen
9.5.1
De rail monteren
Kies de montagehandleiding aan de hand van het meegeleverde spanslot:
• zie paragraaf De rail monteren zonder spanslot
• zie paragraaf De rail monteren met ratelslot
De rail monteren zonder spanslot
• Kort de spanband af (buisomtrek + tenminste 120 mm).
Opmerking!
De rand waar de spanband is doorgeknipt is scherp. Kans op verwondingen! Ontbraam scherpe kan-
ten.
• Schuif de spanband ca. 100 mm door de ene spleet van de spanbandklem en buig hem om (zie Afb. 9.35).
• Schuif het lange uiteinde van de spanband - indien nodig - door de metalen veer (zie Afb. 9.36). De metalen veer hoeft
niet gemonteerd te worden:
- op stalen buizen of
- op buizen met een buisbuitendiameter < 80 mm of
- op buizen die niet worden blootgesteld aan grote temperatuurschommelingen.
• Leg de spanband om de buis heen (zie Afb. 9.37).
• Plaats de metalen veer (indien gemonteerd) en de spanbandklem (zie Afb. 9.37):
- Monteer de spanbandklem bij horizontaal lopende buizen zijdelings op de buis als dit mogelijk is.
- Monteer de metalen veer (indien gemonteerd) zodanig dat ze tegenover de spanbandklem ligt.
metalen veer
UMFLUXUS_F8V4-3-3NL, 2018-10-10

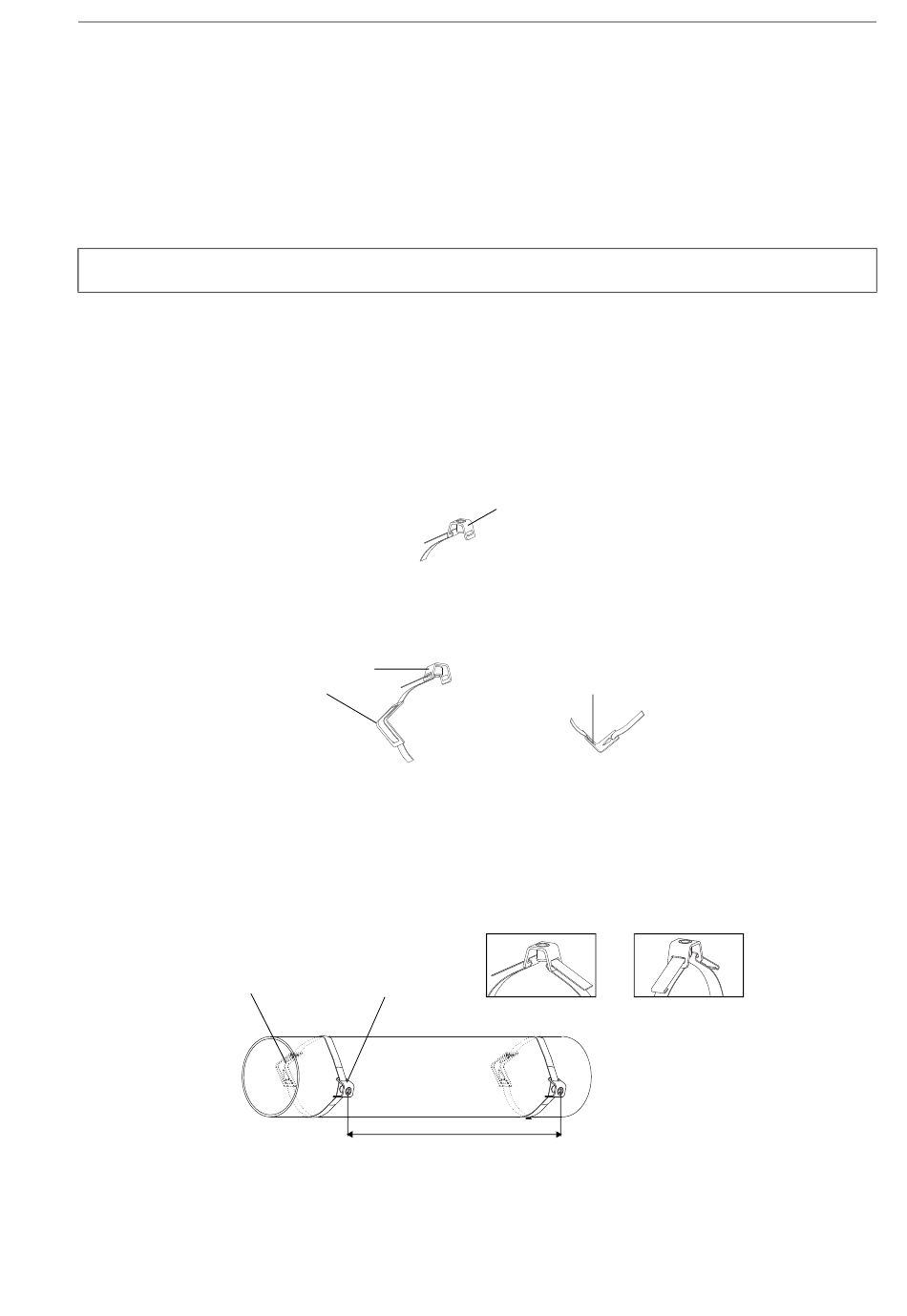

Afb. 9.35: Spanband met spanbandklem
spanbandklem
metalen veer
Afb. 9.36: Spanband met metalen veer en spanbandklem
spanbandklem
Afb. 9.37: Spanband met metalen veer en spanbandklem op de buis
spanbandklem
metalen veer
a
s
s = lengte van de rail - 33 mm
