8 De FLUXUS ADM 8127B installeren
8
De FLUXUS ADM 8127B installeren
Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie
het document SIFLUXUS).
8.1
Standplaats
• Kies het meetpunt volgens de aanbevelingen in hoofdstuk 3 en 5.
• Kies vervolgens de standplaats van de transmitter binnen de kabelreikwijdte naar het meetpunt toe.
De omgevingstemperatuur moet binnen het bedrijfstemperatuurbereik van de transmitter en de sensoren liggen (zie bij-
voegsel B).
Als het meetpunt zich in een explosieve omgeving bevindt, moet de gevaarlijke zone en de optredende gassen vastge-
steld worden. De sensoren en de transmitter moeten voor deze omstandigheden geschikt zijn.
8.2
De behuizing openen en sluiten
Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie
het document SIFLUXUS).
De transmitter is voorzien van een verzinkschroef, die losgedraaid moet worden voordat de behuizing geopend kan wor-
den.
Als u de transmitter geïnstalleerd heeft, moet u er voor zorgen dat de behuizing correct gesloten is en de verzinkschroef is
vastgedraaid.
8.3
Montage
8.3.1
Wandmontage
• Bevestig de instrumentbevestigingsplaat (2) met de 4 schroeven (4) aan de wand (zie Afb. 8.1).
• Bevestig de transmitter met de 2 schroeven (3) aan de instrumentbevestigingsplaat (2).
8.3.2
Buismontage
Montage aan een 2 "-buis
• Plaats de klembeugels (1) tegen de buis aan (zie Afb. 8.1).
• Bevestig de instrumentbevestigingsplaat (2) met de 4 schroeven (4) aan de klembeugels.
• Bevestig de transmitter met de 2 schroeven (3) aan de instrumentbevestigingsplaat (2).
1
1
UMFLUXUS_F8V4-3-3NL, 2018-10-10
2
3
3
2
4
6
5

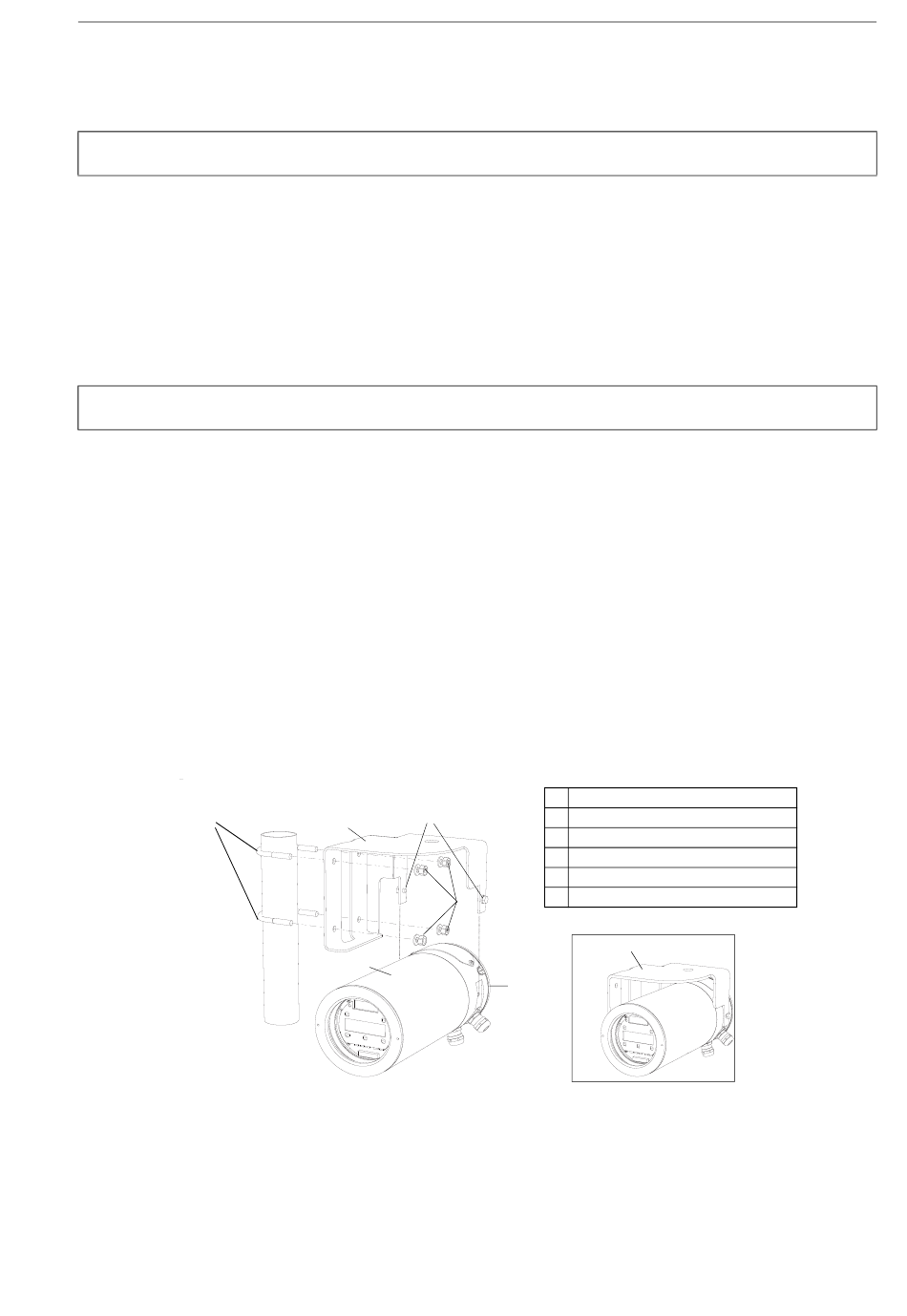

Afb. 8.1: Buismontageset
1 klembeugel
2 instrumentbevestigingsplaat
3 schroef
4 schroef
5 afdekplaat
6 deksel van de behuizing
2
FLUXUS ADM 8x27
43
