FLUXUS ADM 8x27
Al naar gelang de sterkte van de signaaldemping kan de afwijking van de meetwaarde in de NoiseTrek mode groter zijn
dan in de TransitTime mode.
stroomrichting van het medium
3.2.4
HybridTrek mode
De HybridTrek mode verbindt de TransitTime mode en de NoiseTrek mode. Bij een meting in de HybridTrek mode scha-
kelt de transmitter - in functie van het aandeel van gassen en vaste stoffen in het medium - automatisch heen en weer tus-
sen de TransitTime mode en de NoiseTrek mode.
3.3
Meetopstellingen
3.3.1
Begrippen
Doorstralingsopstelling
De sensoren zijn gemonteerd op de tegenoverliggende zijden van de buis (zie Afb. 3.5).
Reflectieopstelling
De sensoren zijn gemonteerd op dezelfde zijde van de buis (zie Afb. 3.6).
Afb. 3.5: Doorstralingsopstelling
Meetpad
Afstand die het ultrasone signaal aflegt als het één keer dwars door de buis heen gaat. Het aantal meetpaden is:
• oneven, als de meting in de doorstralingsopstelling (zie Afb. 3.7)
• even, als de meting in de reflectieopstelling (zie Afb. 3.8).
14
signaal 1
gasbellen of vaste
partikels op t

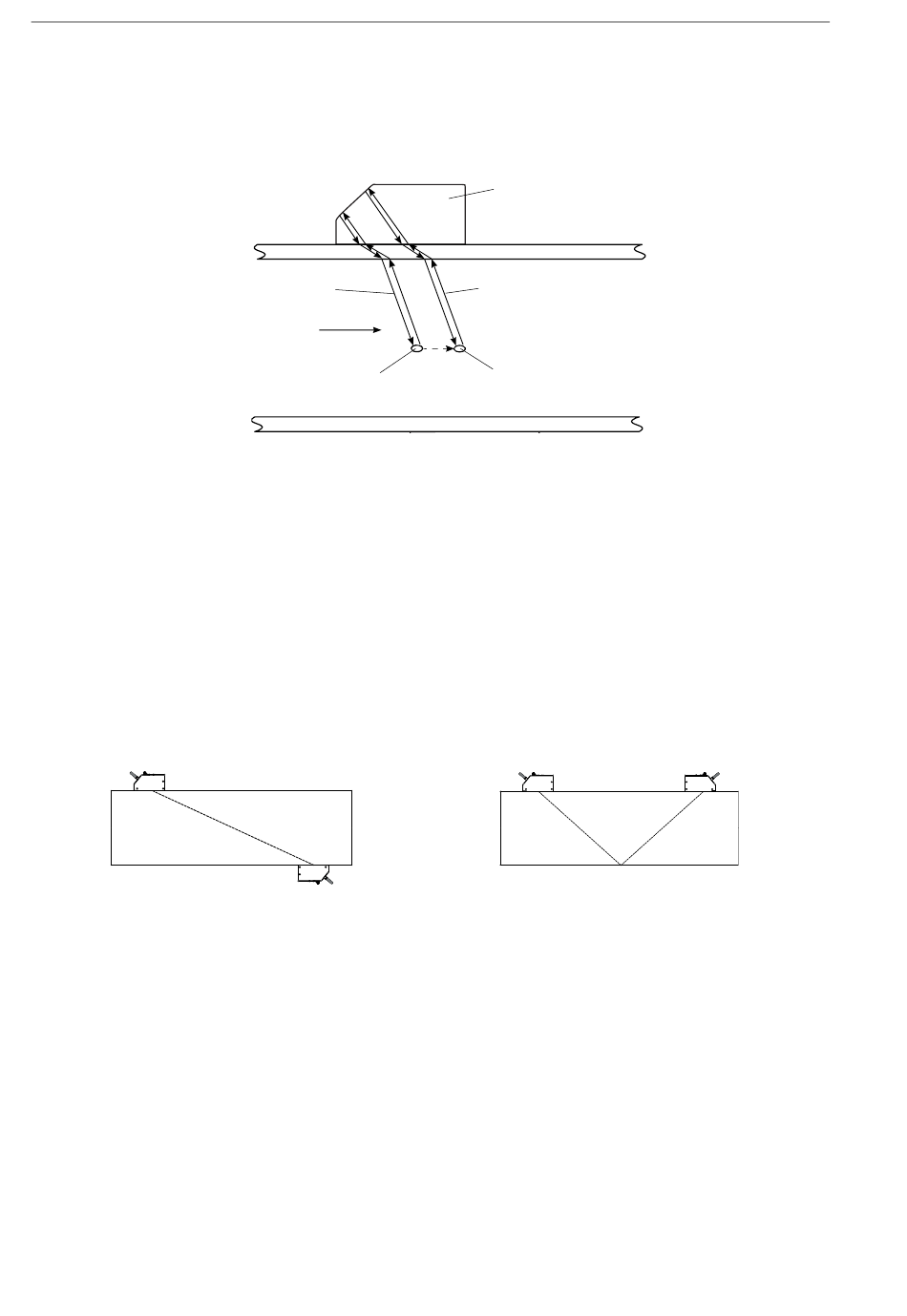

Afb. 3.4: Meting van de stromingssnelheid in de NoiseTrek-mode
sensor
signaal 2
gasbellen of vaste
partikels op t+t
s
Afb. 3.6: Reflectieopstelling
UMFLUXUS_F8V4-3-3NL, 2018-10-10
3 Principes
