FLUXUS ADM 8x27
8.4
De transmitter ansluiten
Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie
het document SIFLUXUS).
Let op!
De beschermingsgraad van de transmitter is alleen gegarandeerd, als de kabelschroefverbindingen
goed vastgedraaid zijn en de afdekplaat en het deksel van de behuizing stevig aan de behuizing zijn
vastgedraaid.
niet intrinsiek
veilig gedeelte
intrinsiek
veilig gedeelte
8.4.1
Aansluiting van de mijnbouwsensoren
Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie
het document SIFLUXUS).
Opmerking!
Als er sensoren vervangen of toegevoegd worden, dan moet ook de sensormodule vervangen of toe-
gevoegd worden (zie paragraaf 8.4.4).
Wij raden u aan de kabels vóór het aansluiten van de sensoren van het meetpunt naar de transmitter te leggen om het
aansluitpunt niet te belasten.
• Verwijder de M16-mijnbouwkabelschroefverbinding M16 voor het aansluiten van de sensoren (zie Afb. 8.2).
• Open de mijnbouwkabelschroefverbinding (zie Afb. 8.3).
• Confectioneer, indien nodig, de sensorkabel.
• Verwijder bij het strippen van de kabel zo min mogelijk isolatie. De isolatie moet na het aansluiten van de kabel tot aan
de uittredingsopening van de klem lopen.
• Schuif het uiteinde van de sensorkabel met de gestripte draden door de slangflens (2), de inschroefbus (5), de drukrin-
gen (6), de dichtring (7) en het tussenstuk (8) in de behuizing (zie Afb. 8.3).
• Druk de slangflens (2) in de kabelbeschermslang (1).
• Schroef het tussenstuk (8) in de behuizing.
• Fixeer de inschroefbus (5) en het tussenstuk (8) met de klemclip door de schroeven van de klemclip stevig vast te
draaien.
44
potentiaal-
vereffeningsklem
mijnbouwsensor
spannings-
voorziening

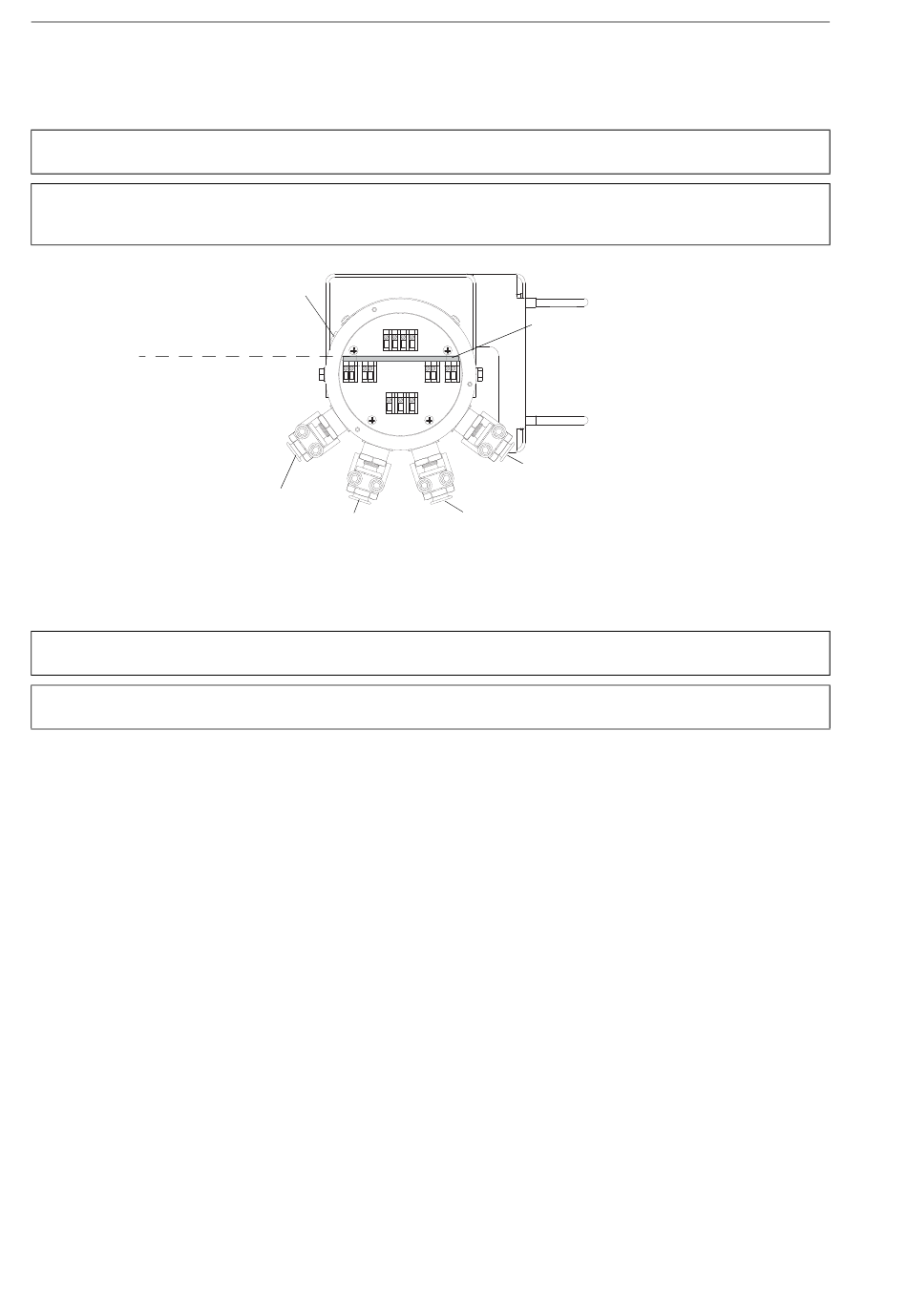

Afb. 8.2: Aansluitingen van de transmitter
scheidingswand met
schuin aflopende kanten
mijnbouwsensor
uitgangen
UMFLUXUS_F8V4-3-3NL, 2018-10-10
8 De FLUXUS ADM 8127B installeren
