Montagehandleiding Proceslucht-radiaalventilatoren
Stap
1
Verwijder de koppelingsbescherming (22)
2
Maak de schroefverbindingen van de koppeling (26) los en scheidt de koppelingshelften volgens de
gegevens van de fabrikant van de koppeling
3
Maak de schroefverbinding van de motor (13) los en demonteer de motor (1)
4
De koppelingshelften kunnen nu van de aseinden worden verwijderd.
4.15.3
Montage van de koppeling
Stap
Bewerking
1
Trek de koppelingshelften op de aseinden van het lager (23) en de motor (1)
2
Monteer de motor (1)
3
Monteer de koppelingshelften volgens de gegevens van de koppelingsfabrikant
4
Richt de aseinden van het lager (23) en de motor (1) t.o.v. elkaar uit. Grenswaarden voor horizontale
verplaatsing, verticale verplaatsing en haakse verplaatsing staan vermeld in de informatie van de
koppelingsfabrikant.
5
De instelschroeven (25) zijn alleen bestemd voor het uitrichten van de motor en mogen tijdens de
werking niet tegen de motorvoet aan liggen.
6
Monteer de koppelingsbescherming (22)
4.16

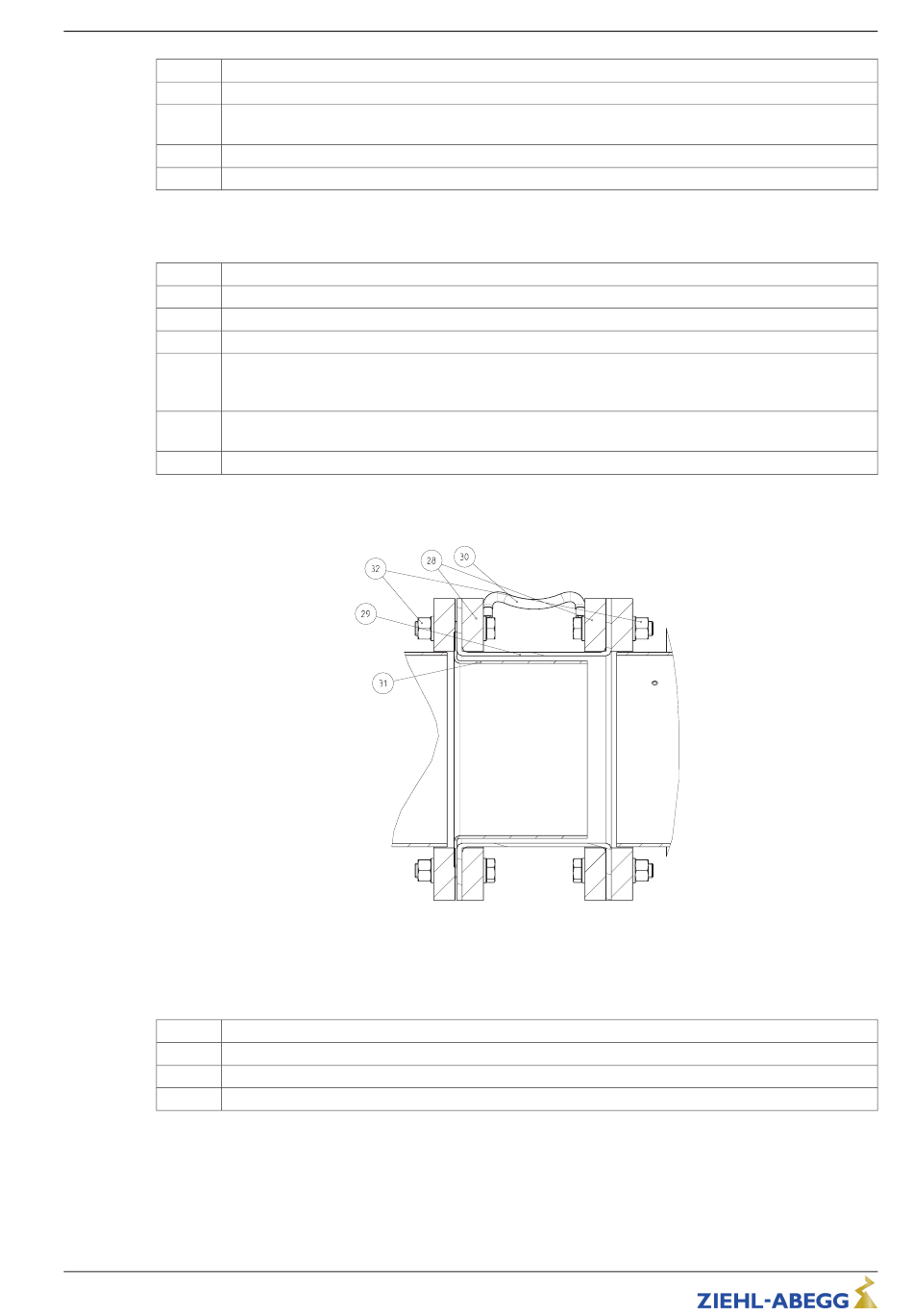

Demontage en montage compensator
Om elektrostatische oplading te vermijden kan de compensator met een aardkabel (30) worden
uitgevoerd. Om het elastische weefsel (29) te ontlasten, worden bij hoge drukken steunhulzen (31)
gebruikt.
4.16.1
Demontage compensator
Stap
Bewerking
1
Schroefverbinding (32) van klemflens aan kanaalzijde losmaken
2
Steunhuls (31) verwijderen
3
Schroefverbinding (32) van klemflens aan ventilatorzijde losmaken
