Montagehandleiding Proceslucht-radiaalventilatoren
4.10

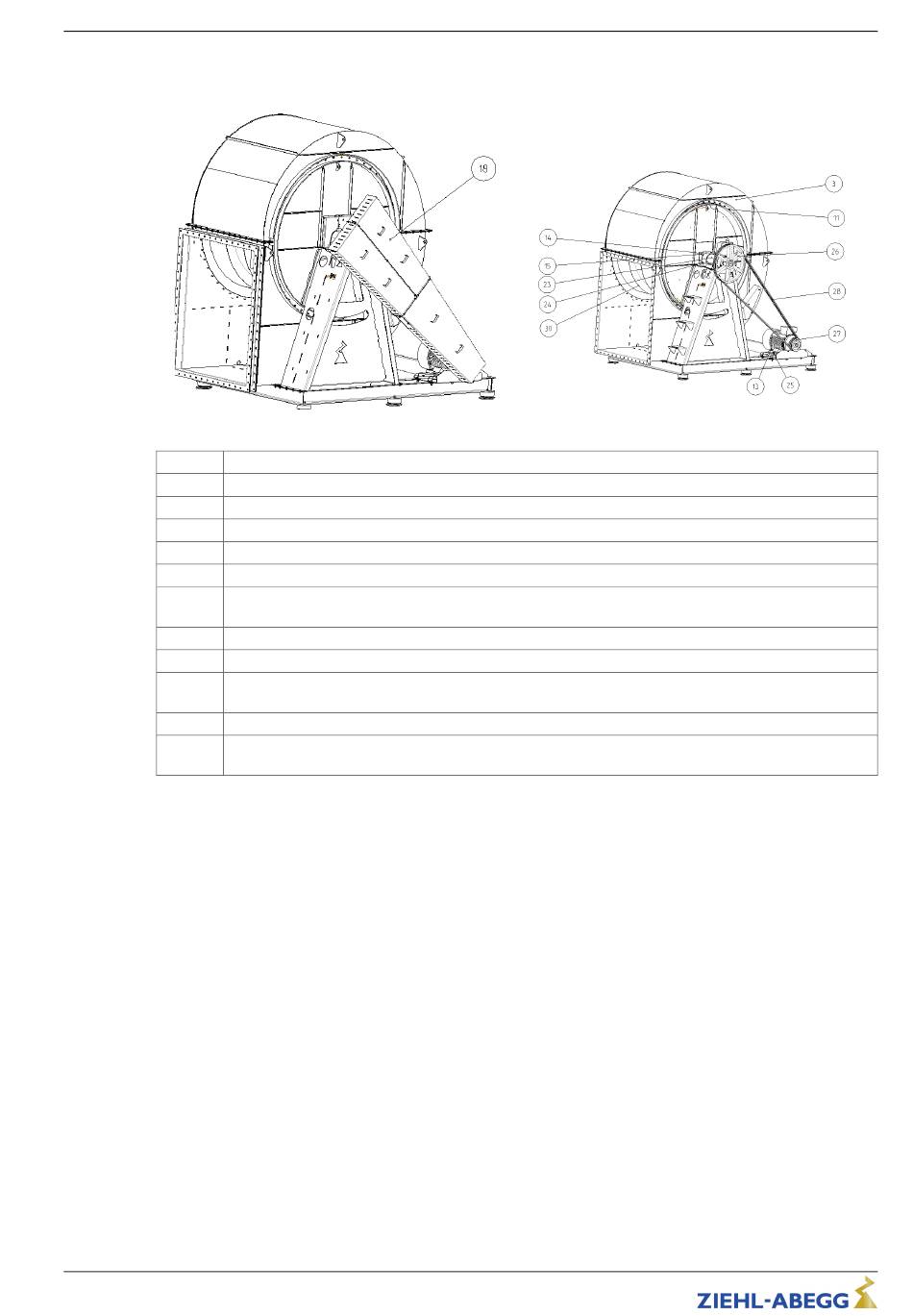

Demontage riemaangedreven PR-T
Stap
1
Riembescherming (18) demonteren
2
Motorschroefverbinding (13) en spanspindels (25) losmaken
3
Riemschijven (26 en 27) en riem (28) demonteren
4
Motor (1) demonteren
5
Schroefdop (11) en de schroefverbinding van de behuizing (29) losmaken
6
Bij uitvoering met gedeelde behuizing: afneembare behuizingdelen demonteren. Indien nodig voor de
stabilisering van de afzonderlijke behuizingdelen steunbalken aanbrengen
7
Instroomsproeier (30) demonteren
8
Behuizing (3) voorzichtig over het loopwiel heen wegnemen en van de ventilator scheiden
9
Loopwiel met geschikte hefvoorziening borgen, naafborgring (hoofdstuk 4.3 pos. 3) losmaken en
loopwiel met naaf lostrekken
10
Schroefverbinding van het lager (24) losmaken en het lager (23) demonteren
11
Bij enkele varianten: Splijtschijf van de as (14) verwijderen resp. lager volgens hoofdstuk 4.15 demon-
teren
Voor de montage van het loopwiel volgens het hoofdstuk "Montage PL..." te werk gaan. Bij sommige
varianten: voor de montage van het loopwiel de schroefverbinding (15) van de schijf van de asspleet
(14) losmaken, de schijf van de asspleet erbij zo centreren, dat rondom een gelijkmatige afstand tot
loopwielnaaf gehandhaafd wordt!
L-BAL-031-NL 2022 Index 013
Art.-nr. 00292347-NL
18/38
