Montagehandleiding Proceslucht-radiaalventilatoren
4.12

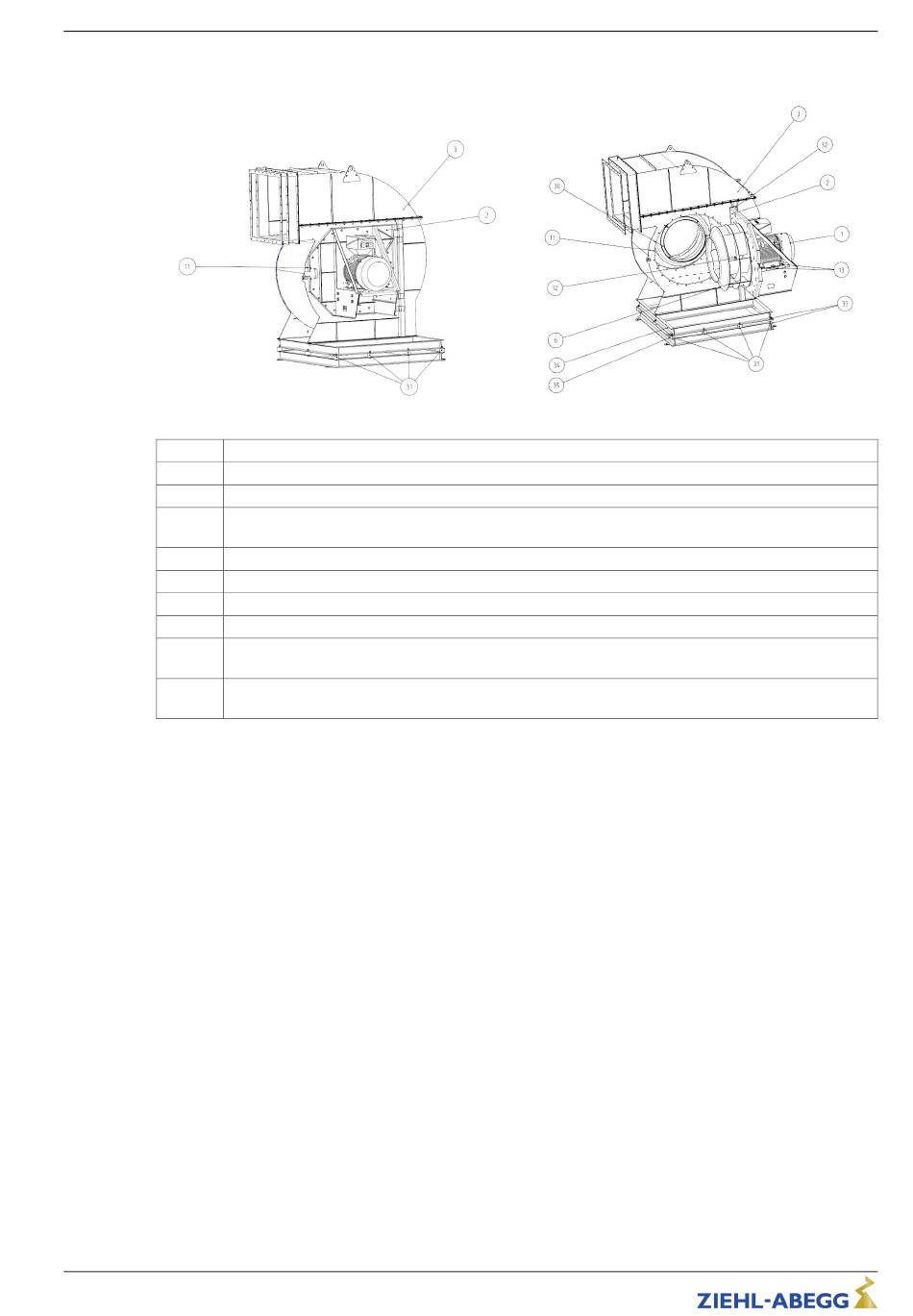

Demontage PR-T Swingout
Stap
1
Dempers met geschikte hefvoorziening (31) ontlasten
2
Schroefverbinding (11) losmaken en motorbok-/loopwieleenheid (2) naar buiten zwenken
3
Loopwiel met geschikte hefvoorziening borgen, naafborgring (hoofdstuk 4.3 pos. 3) losmaken en
loopwiel met naaf lostrekken
4
Maak de schroefverbinding van de motor (13) los en demonteer de motor (1)
5
Scharnieren (32) losmaken en motorbokeenheid (2) demonteren
6
Bij enkele varianten: Splijtschijf van de as verwijderen resp. lager volgens hoofdstuk 4.16 demonteren
7
Instroomsproeier (30) demonteren
8
Bij uitvoering met gedeelde behuizing: afneembare behuizingdelen demonteren. Indien nodig voor de
stabilisering van de afzonderlijke behuizingdelen steunbalken aanbrengen.
9
Bij enkele varianten: Demperschroefverbindingen (33) losmaken en basisframe (34) en contraframe
(35) demonteren
Voor de montage van het loopwiel volgens het hoofdstuk "Montage PL..." te werk gaan. Bij sommige
varianten: voor de montage van het loopwiel de schroefverbinding (15) van de schijf van de asspleet
(14) losmaken, de schijf van de asspleet erbij zo centreren, dat rondom een gelijkmatige afstand tot
loopwielnaaf gehandhaafd wordt!
L-BAL-031-NL 2022 Index 013
Art.-nr. 00292347-NL
20/38
