Montagehandleiding Proceslucht-radiaalventilatoren
4.4

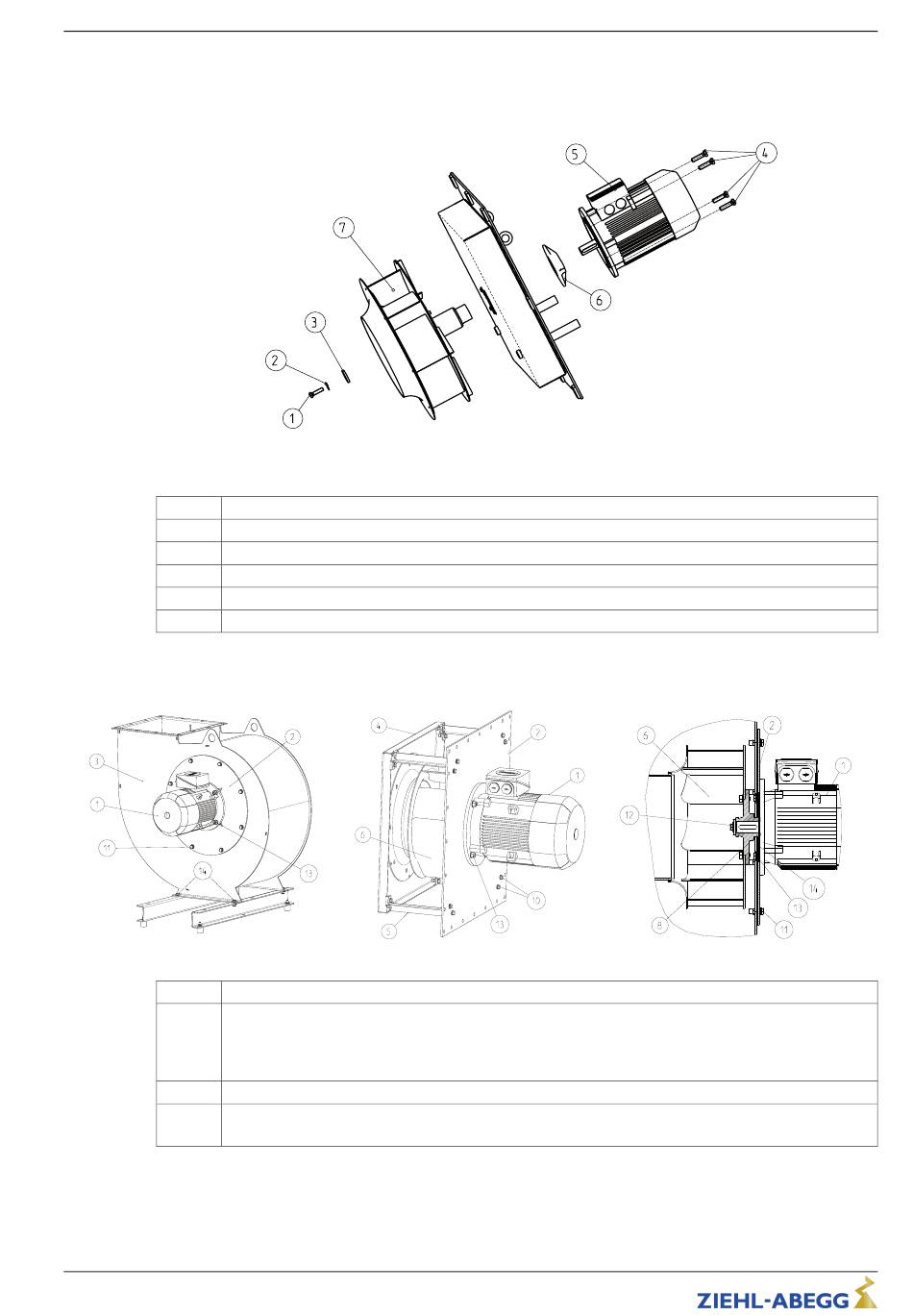

Demontage PRdry (geïsoleerde uitvoering)
Stap
Bewerking
1
Schroefbeveiliging (1), (2), (3) losmaken
2
Schroefverbinding van de motor (4) losmaken
3
De waaier met naaf (7) met behulp van geschikte lostrekinrichting van de motoras lostrekken
4
Schroefverbinding van de koelbladen (6) losmaken
5
Loopwiel met naaf (7) wegtrekken
4.5
Demontage PR-T en PRdry (niet geïsoleerde uitvoering) met flensmotor
Stap
Bewerking
1
Schroefverbinding (11) losmaken en de motor-/waaiereenheid (2) demonteren (slechts PR-T: uit de
behuizing (3) demonteren)
Slechts PRdry met ingebouwde sproeierplaat (4): aanvullend de schroefverbinding van de afstands-
steun (10) losmaken en de sproeierplaat (4) met de afstandssteun (5) demonteren.
2
Naafborgschroef (12) losmaken en de waaier met de naaf (6) lostrekken.
3
Maak de schroefverbinding van de motor (13) los en demonteer de motor (1)
Bij sommige varianten: de schijf uit asspleet (14) verwijderen.
Voor de montage van het loopwiel volgens het hoofdstuk "Montage PL..." te werk gaan. Bij sommige
varianten: voor de montage van het loopwiel de schijf van de asspleet (14) samen met de
motorschroefverbinding bevestigen. De schijf van de asspleet erbij zo centreren, dat rondom een
gelijkmatige afstand tot loopwielnaaf gehandhaafd wordt!
