Montagehandleiding Proceslucht-radiaalventilatoren
4.7

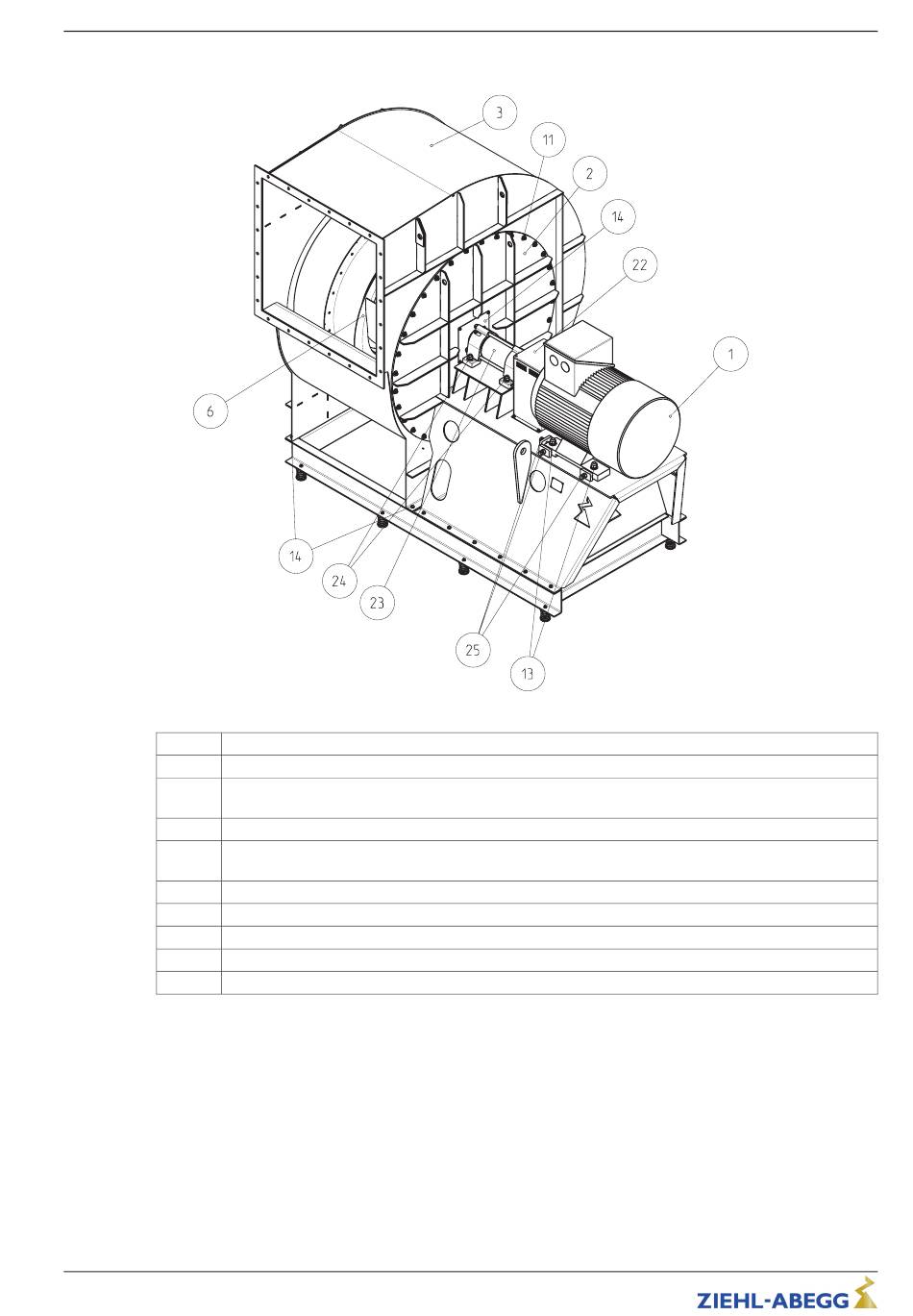

Demontage PR-T met bloklager en voetmotor
Stap
Bewerking
1
Schroefdop (11) en de schroefverbinding van de behuizing aan beide zijden (14) losmaken
2
Bij uitvoering met gedeelde behuizing: afneembare behuizingdelen demonteren. Indien nodig voor de
stabilisering van de afzonderlijke behuizingdelen steunbalken aanbrengen.
3
Behuizing (3) voorzichtig over het loopwiel heen wegnemen en van de ventilator scheiden
4
Loopwiel met geschikte hefvoorziening borgen, naafborgring (hoofdstuk 4.3 pos. 3) losmaken en
loopwiel met naaf lostrekken
5
Verwijder de koppelingsbescherming (22)
6
Koppeling volgens de gegevens van de fabrikant demonteren
7
Maak de schroefverbinding van de motor (13) los en demonteer de motor (1)
8
Schroefverbinding van het lager (24) losmaken en het lager (23) demonteren
9
Splijtschijf van de as (14) demonteren resp. lager volgens hoofdstuk 4.15 demonteren
Voor de montage van het loopwiel volgens het hoofdstuk "Montage PL..." te werk gaan. Bij sommige
varianten: voor de montage van het loopwiel de schroefverbinding (15) van de schijf van de asspleet
(14) losmaken, de schijf van de asspleet erbij zo centreren, dat rondom een gelijkmatige afstand tot
loopwielnaaf gehandhaafd wordt!
L-BAL-031-NL 2022 Index 013
Art.-nr. 00292347-NL
15/38
