Montagehandleiding Proceslucht-radiaalventilatoren
4.13
Demontage en montage van de koelschijf (enige varianten).
Bij sommige varianten van de ventilator wordt een koelschijf gebruikt, die met een krimppassing
rechtstreeks op de motoras (tussen lagerschild en waaiernaaf) gemonteerd is. Demontage en
montage moeten volgens de volgende aanwijzingen worden uitgevoerd:

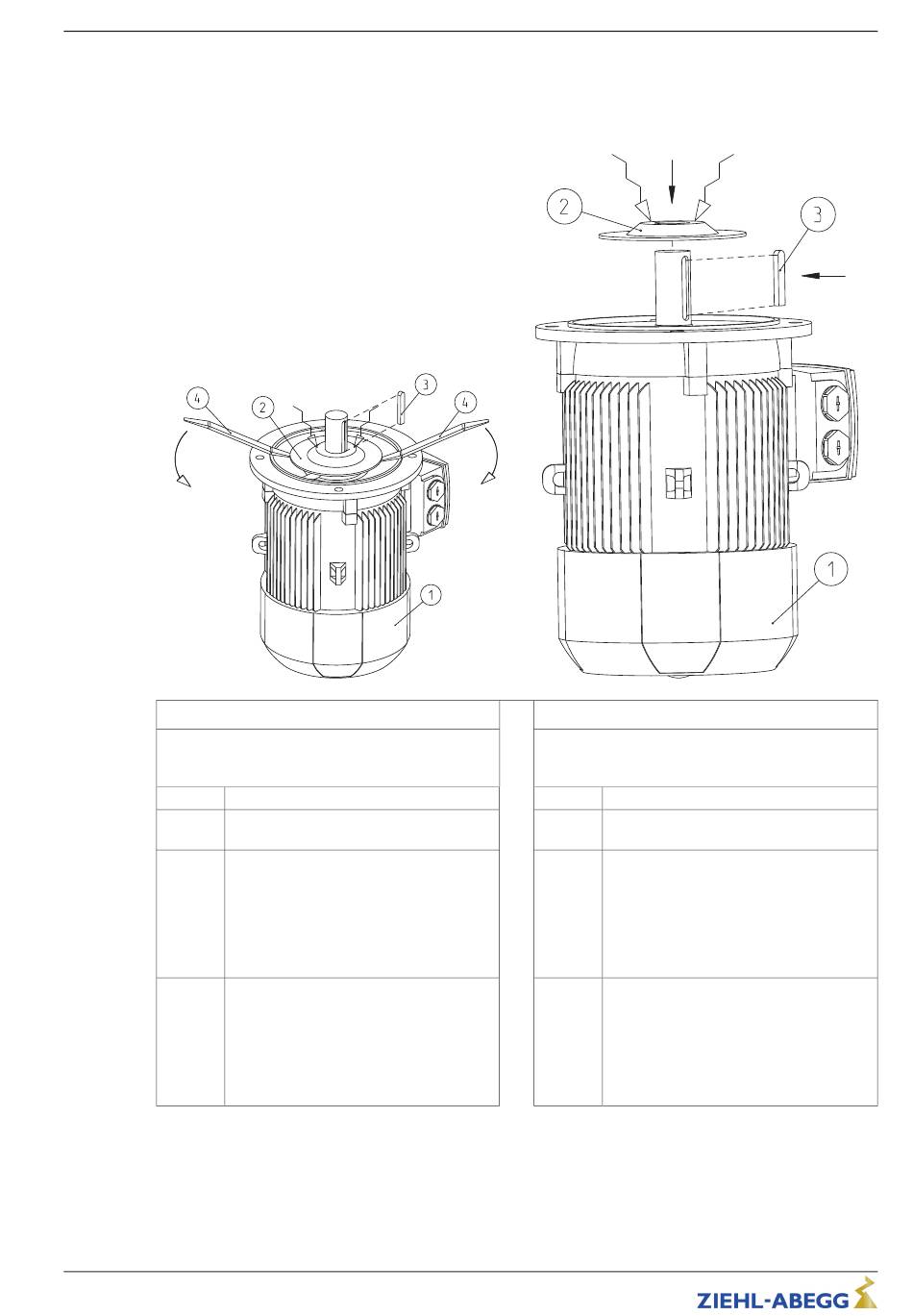

Demontage van de koelschijf
De koelschijf is op de motoras gekrompen en kan
slecht na opwarmen losgemaakt worden:
Stap
Activiteit
1
Motor (1) uit de ventilator demonteren en
vertikaal plaatsen (as naar boven)
2
Pasveer (3) uit de kerf verwijderen en
voor latere montege bewaren.
3
De koelschijf (2) gelijkmatig aan alle kant-
en met een temperatuur van ong. 130 °C -
150 °C opwarmen (bijvoorbeeld met hete-
luchtblazer of gasbrander); hierbij slechts
de schijf opwarmen, de hete gasstraal niet
direct op de motoras richten!
L-BAL-031-NL 2022 Index 013
Montage van de koelschijf
Voor de montage moet de koelschijf eerst opge-
warmd worden, omdat er een krimppassing over-
gaat:
Stap
1
2
3
Art.-nr. 00292347-NL
21/38
Activiteit
Motor (1) vertikaal plaatsen (as naar
boven).
De koelschijf (2) met een tang bij de rand
vastgrijpen en gelijkmatig op een temper-
atuur van ong. 130 °C - 150 °C opwarmen
(bijvoorbeeld met heteluchtblazer of
gasbrander). Let op, hete oppervlaktes -
koelschijf slechts met een werktuig vast-
grijpen!
De koelschijf op de motoras duwen, hierbij
de vlakke zijde naar het lagerschild en de
conische zijde naar het aseinde richten;
de koelschijf moet zo worden opgewarmd
dat het licht en spelenderwijs over de as
geschoven kan worden. Geen kracht ge-
bruiken, event. verder opwarmen!
Montage
