Montagehandleiding Proceslucht-radiaalventilatoren
4.9

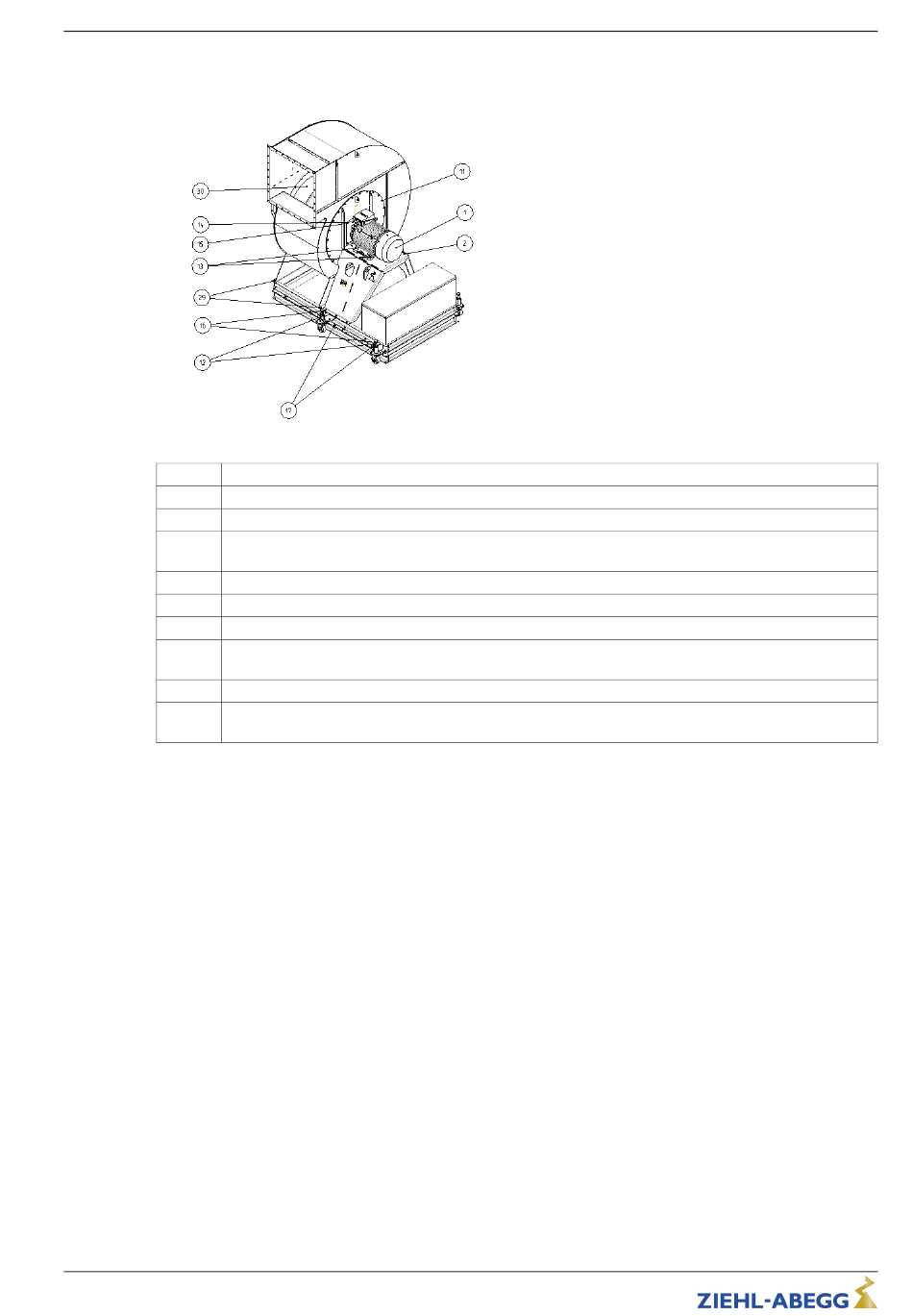

Demontage PR-T ZAmovevent (Roll Out)
Stap
1
Schroefverbinding aan het basisframe (17) losmaken
2
Borgschroef (12) van de wielplaten losmaken
3
Wielen door aanhalen van de schroeven (16) gelijkmatig laten zakken en daarbij de motor/loopwie-
leenheid (2) voorzichtig optillen
4
Motor/loopwieleenheid (2) voorzichtig uit de behuizing schuiven
5
Schroefdop (11) en de schroefverbinding van de behuizing (29) losmaken
6
Instroomsproeier (30) demonteren
7
Bij uitvoering met gedeelde behuizing: afneembare behuizingdelen demonteren. Indien nodig voor de
stabilisering van de afzonderlijke behuizingdelen steunbalken aanbrengen.
8
Maak de schroefverbinding van de motor (13) los en demonteer de motor (1)
9
Bij enkele varianten: Splijtschijf van de as (14) verwijderen resp. lager volgens hoofdstuk 4.15 demon-
teren
Voor de montage van het loopwiel volgens het hoofdstuk "Montage PL..." te werk gaan. Bij sommige
varianten: voor de montage van het loopwiel de schroefverbinding (15) van de schijf van de asspleet
(14) losmaken, de schijf van de asspleet erbij zo centreren, dat rondom een gelijkmatige afstand tot
loopwielnaaf gehandhaafd wordt!
L-BAL-031-NL 2022 Index 013
Art.-nr. 00292347-NL
17/38
