Montagehandleiding Proceslucht-radiaalventilatoren
Demontage van de koelschijf
4
Zet op de twee tegenover elkaar liggende
posities een platte montagehefboom of
een schroevendraaier (4) onder de rand
van de koelschijf en druk de uiteinden
naar beneden, zodat de koelschijf naar
boven in de riching van het aseinde opge-
tild wordt, zodra de krimppassing losgeko-
men is. Geen kracht gebruiken, event.
verder opwarmen.
5
Met een tang de koelschijf aan de rand
vastgrijpen en uit de motoras wegnemen.
Let op - hete oppervlakten - koelschijf
slechts met een werktuig vastgrijpen!
De koelschijf kan door demontage eventueel worden beschadigd. Bij hernieuwde montage moet deze
door een nieuwe koelschijf worden vervangen.
4.14
Demontage en montage koelvleugels
Opgelet!
Wanner de ventilator met koelvleugels werd geleverd, is de werking zonder koelvleugels niet
toegestaan!
De werking zonder koelvleugels kan oververhitting van de aandrijfeenheid tot gevolg hebben.
De koelvleugel kan door het losmaken van de schroefverbinding van beide helften van de koelvleugel
voor de as worden verwijderd.
Voor de montage worden de beide helften van de koelvleugel aan de hiervoor bestemde positie op de
as weer aan elkaar geschroefd. Na de montage van de koelvleugel moet de balanceerkwaliteit van de
ventilator worden gecontroleerd.
4.15
Demontage en montage van de koppeling
Opgelet!
De ventilator in geen geval toepassen met assen die niet op één lijn liggen!
Door de werking met assen die niet op één lijn liggen, kan ernstige schade aan de ventilator ontstaan!

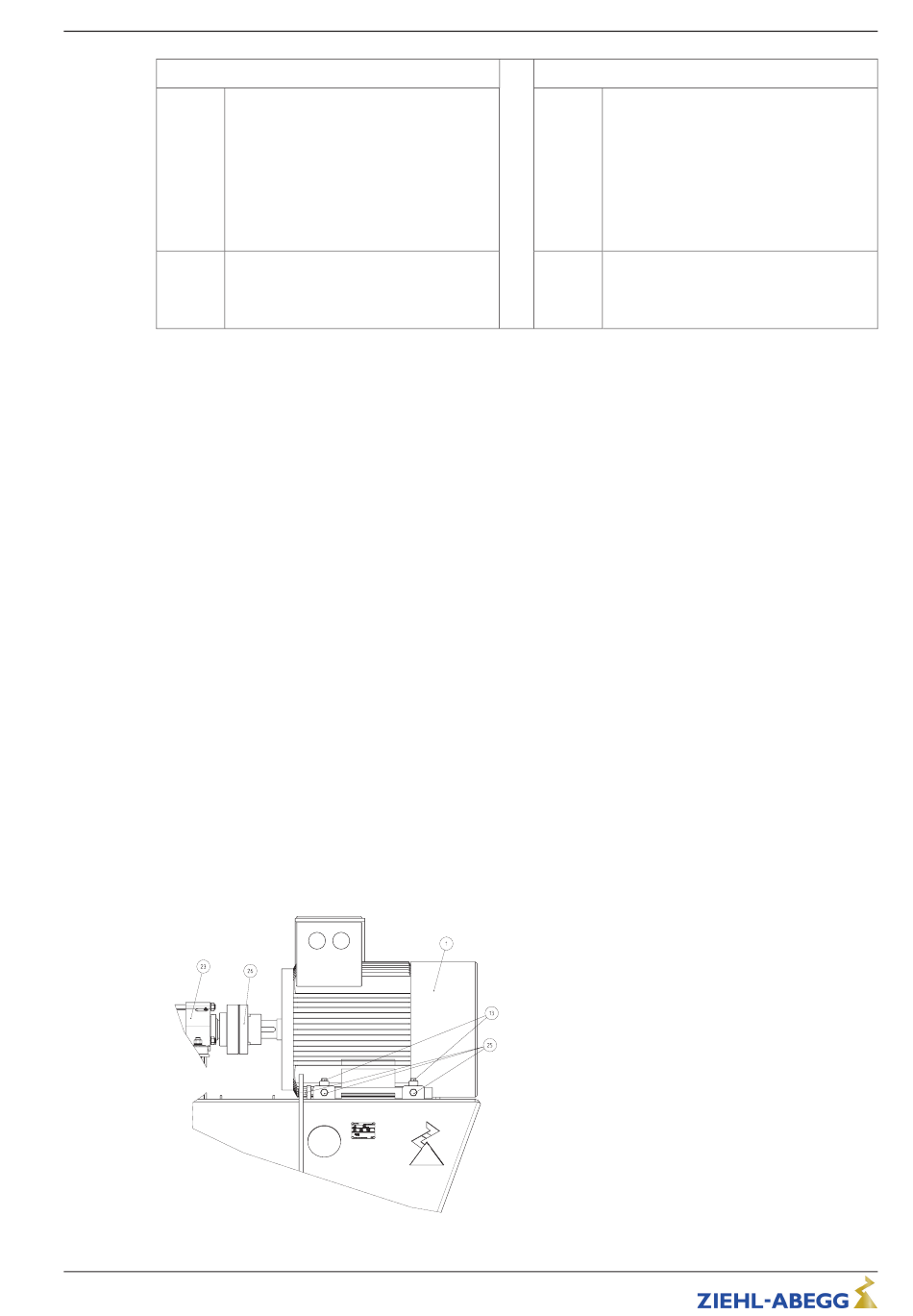

Na het losmaken van de schroefverbinding van de motor (13) of van het lager (24) moet de uitlijning
van de assen worden gecontroleerd!
4.15.1
Elastische elementen vervangen
Voor het vervangen van de elastische elementen van de koppeling is bij de meeste ventilatoren geen
demontage van de assen nodig. Let hierbij ook op de aanwijzingen van de koppelingsfabrikant. Indien
een demontage van de as nodig is, ga dan te werk volgens hoofdstuk 4.15.2 en 4.15.3.
4.15.2
Demontage van de koppeling
L-BAL-031-NL 2022 Index 013
Montage van de koelschijf
4
5
Art.-nr. 00292347-NL
22/38
Koelschijf tot aan de askraag op de moto-
ras schuiven en laten afkoelen; de motor
eerst bewegen event. monteren, als de
koelschijf vast op de as zit.
Voor de montage van de motor pasveer
(3) in de kerf plaatsen.
Loopwiel monteren (zie hoofdstuk 4.3)
vervolgens balanceerkwaliteit controleren
Montage
