7.1.3 Functies voor de kruipsnelheid
(jog)
De kruipsnelheid (jog) kan onafhankelijk van een start of
stop worden geactiveerd, via het bedienpaneel met de jog-
toetsen, via de externe I/O-besturing of via seriële
communicatie.
Volg de procedure in Afb. 28 om de methode te kiezen
waarmee de functie voor de kruipsnelheid wordt gekozen.

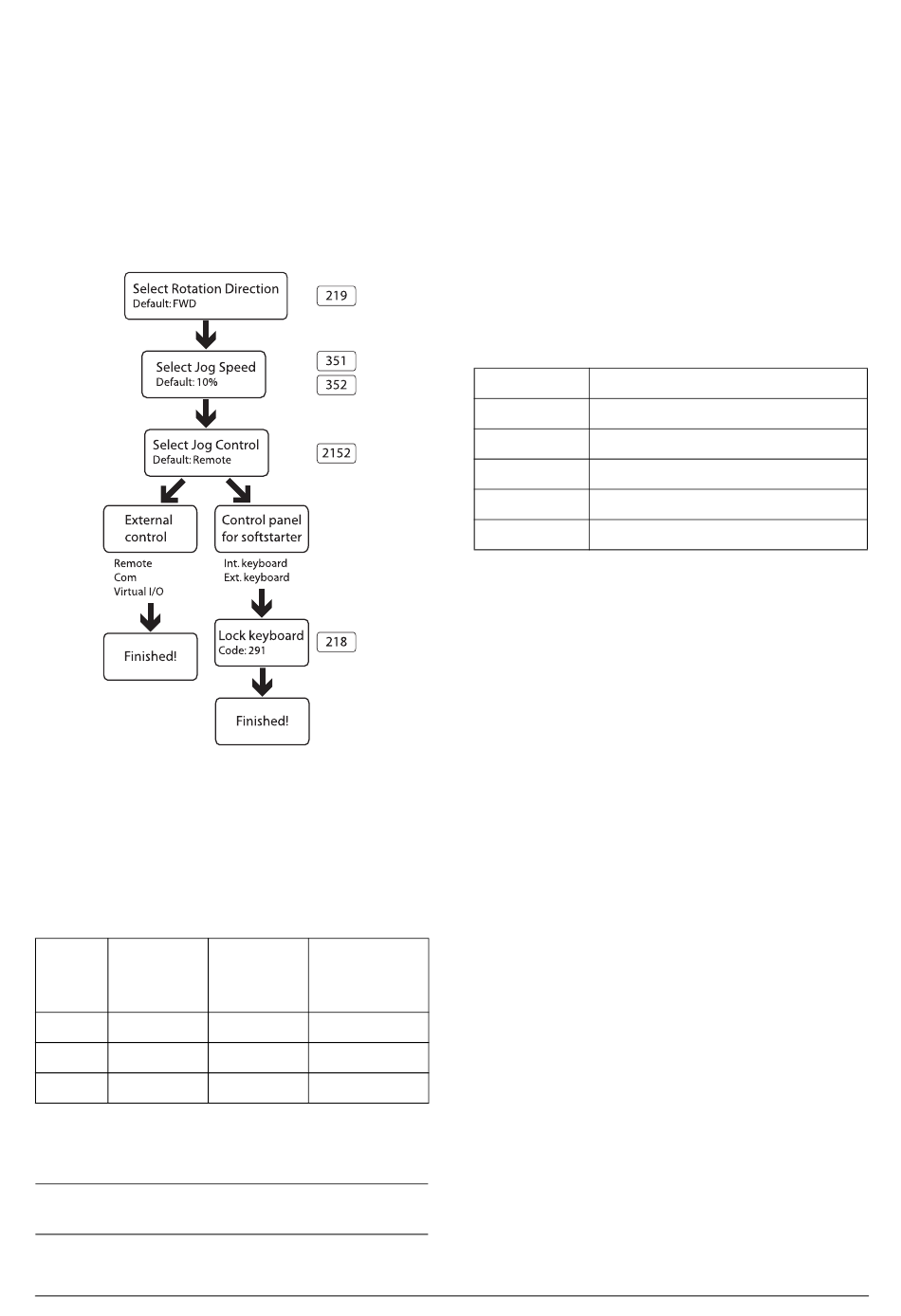

Afb. 28 Beslissingsstructuur kruipsnelheid
De instellingen voor de rotatierichting van alle betrokken
parameters in de functie voor de kruipsnelheid moeten op
elkaar zijn afgestemd. Zie Table 18 hieronder.
Tabel 18 Instellingen voor de kruipsnelheid afhankelijk van
rotatierichting
Rechtsom
Menu
Kruipsnel-
heid
219
Rechtsom
1)
351
10%
352
Uit
1) Standaardwaarde die in het betreffende menu kan
worden gewijzigd.
LET OP: Houd de jog-toetsen van het bedienpaneel
ingedrukt als u die wilt gebruiken voor de kruipsnelheid.
42
Belangrijkste kenmerken
Linksom
Kruipsnelheid
Kruipsnel-
rechtsom en
heid
linksom
Linksom
Rechts+Links
1)
Uit
10%
(1)
1)
10%
10%
7.1.4 Prioriteit Start/Stop-signaal
Een commando voor kruipsnelheid heeft een lagere
prioriteit dan een normaal startcommando, dus als de
softstarter al draait, wordt het commando voor
kruipsnelheid genegeerd. Als de softstarter in de
kruipsnelheid staat, gaat een normaal startcommando voor
en wordt de motor op maximaal toerental gestart.
Een commando "Enable" (instellen via Digin [520]) heeft
de hoogste prioriteit en gaat voor een normaal start-/
stopcommando en een commando voor kruipsnelheid. Als
"Enable" niet actief is, is het niet mogelijk om een normale
start of start met kruipsnelheid uit te voeren. De totale
prioriteitvolgorde staat in Table 19 hieronder.
Tabel 19 Signaalprioriteit voor digitale ingangen
Prioriteit
Keuze digitale ingang
1
Enable
2
Spinrem
3
Stop
4
Run Rechts en Run Links
5
Jog Rechts en Jog Links
7.1.5 Motorgegevens instellen
Voor optimale prestaties moet de Emotron TSA-softstarter
worden geconfigureerd op basis van het typeplaatje van de
motor. De menu's hiervoor staan in paragraaf 8.2.3, pagina
63; menugroep [220]. De motorgegevens worden verwerkt
als een parameterset (een van vier: M1- M4). Motor M1 is
standaard gekozen en ingevoerde motorgegevens gelden voor
motor M1. Als er verschillende motoren worden gebruikt,
moeten de motorgegevens worden opgeslagen onder
verschillende motorsets, geselecteerd in menu [212]. Zie ook
"Motorgegevens in parametersets verwerken" op pagina 44.
7.1.6 Procesinformatie
U kunt de softstarter instellen op een proceswaarde met
menugroep [320], waar een processignaal en eventuele
limieten kunnen worden ingesteld.
Dit kan worden gebruikt om start- en stopcommando's op
het niveau van proceswaarden te creëren.
Alle actuele operationele gegevens kunnen worden bekeken
in de menugroep [700] Bedr/Status. De softstarter is
standaard ingesteld om de operationele gegevens met SI-
eenheden weer te geven. Waar nodig kan dit worden
veranderd in US-eenheden in menu [21C].
