5.3
Standaard-toggle-lus
Er is een standaard-toggle-lus om de eerste gegevens
gemakkelijker in te stellen, zie Afb. 18. Deze lus bevat de
benodigde menu's die moeten worden ingesteld voordat de
softstarter voor het eerst wordt gestart. Druk op de toets
Toggle om bijvoorbeeld menu [740] te openen, gebruik
daarna de volgende toetsen om naar de submenu's te gaan
([741] en verder) en voer de parameters in. Als u nogmaals
op de toets Toggle drukt, wordt het volgende toggle-menu
weergegeven.
Naar submenu's

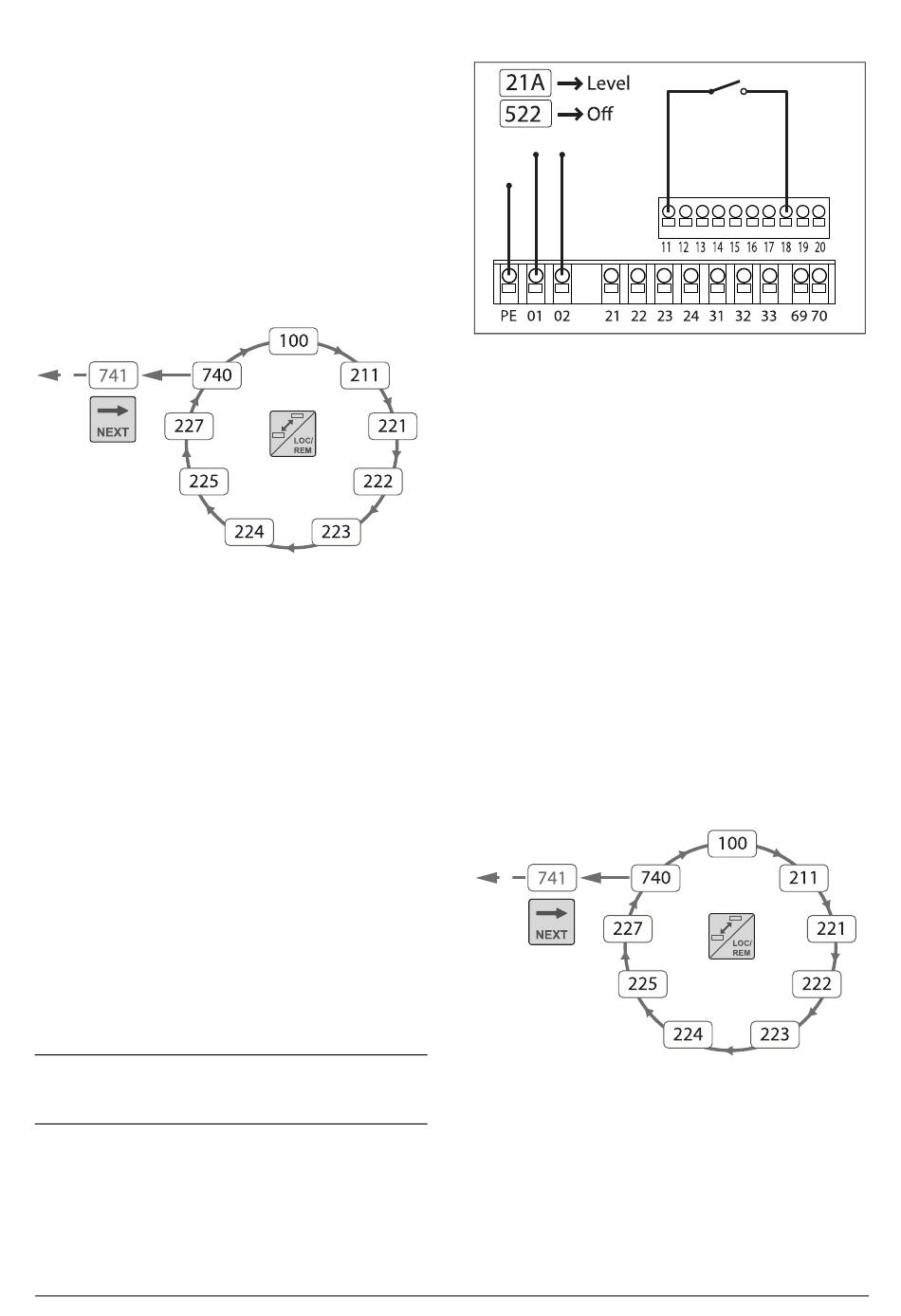

Afb. 18 Standaard-toggle-lus
5.4
Externe I/O-bediening
Over het algemeen worden er externe signalen gebruikt om
de softstarter en de motor te bedienen. In dit voorbeeld ziet
u de instellingen van een standaardmotor waarvoor een
externe startknop wordt gebruikt.
De stuursignaalkabels aansluiten
De minimale bedrading voor een extern bediende start
wordt hieronder in Afb. 19 aangegeven. In dit voorbeeld
draaien de motor/softstarter met een voorwaartse rotatie. Zie
paragraaf 3.4, pagina 17 voor andere
bedradingsvoorbeelden.
We raden u aan om afgeschermd stuursignaalkabels met
flexibele draad tot maximaal 1,5 mm
2
2,5 mm
te gebruiken.
Sluit een externe startknop aan tussen aansluitklem 18 (+24
VDC) en 11 (DigIn 1, Run FWD). Verander de instelling in
menu [21A] naar "Niveau" (niveausturing). Verander de
instelling voor DigIn 2 in menu [522] naar "Uit".
LET OP: De standaardinstelling is flankbediening (menu
[21A] ingesteld op "Flank") om aan de machinerichtlijn
te voldoen.
32
Aan de slag
Toggle-lus
2
of massieve draad tot
100-240 V
PE
Powerboard
Afb. 19 Minimale bedrading voor extern bediende start met
niveausturing.
Spanning inschakelen
Als de 3-fase netvoeding en besturingsvoeding zijn
ingeschakeld, wordt de softstarter gestart en draait de interne
ventilator (alleen bij bouwvormen 2-6) gedurende 5
seconden.
Basisgegevens instellen
Standaard-toggle-lus
Er is een standaard-toggle-lus om de eerste gegevens
gemakkelijker in te stellen, zie Afb. 18. Deze lus bevat de
benodigde menu's die moeten worden ingesteld voordat de
softstarter voor het eerst wordt gestart. Druk op de toets
Toggle om bijvoorbeeld menu [740] te openen, gebruik
daarna de volgende toetsen om naar de submenu's te gaan
([741] en verder) en voer de parameters in. Als u nogmaals
op de toets Toggle drukt, wordt het volgende toggle-menu
weergegeven.
Naar submenu's
Afb. 20 Standaard-toggle-lus
Voer de basisgegevens in, dus taal, tijd en motorgegevens
voor de aangesloten motor. De motorgegevens worden
gebruikt bij de berekening van de volledige operationele
gegevens in de softstarter.
CG Drives & Automation 01-5980-03r0
Start /Stop
Controlprint
Toggle-lus
