8.6
Logische functies en
timers [600]
In het menu Logic &Timers" menu [600] hebt u toegang tot
comparators, logische functies, SR flipflops, timers en tellers,
zodat er voorwaardelijke signalen kunnen worden
geprogrammeerd voor besturings- of signaleringsfuncties.
Dit biedt u de mogelijkheid om verschillende signalen en
waarden te vergelijken voor het genereren van bewakings-/
regelingsfuncties.
Al deze functies worden met intervallen van 8 milliseconden
bijgewerkt.
8.6.1
Comparators [610]
De comparatorfunctie maakt het mogelijk om verschillende
interne signalen en waarden te bewaken en weer te geven (via
digitale relaisuitgangen) als een bepaalde waarde of status
wordt bereikt of gerealiseerd. De uitgangssignalen van de
comparators kunnen op logische wijze worden gekoppeld
voor een logisch uitgangssignaal.
Alle uitgangssignalen kunnen worden geprogrammeerd naar
de digitale of relaisuitgangen of worden gebruikt als bron
voor de virtuele verbindingen [560].
Voor elke digitale analoge comparator is het mogelijk om een
"Ingestelde vertraging", een "Reset Vertraging" en een
"Timerwaarde" toe te passen; functies die kunnen worden
gebruikt om het uitgangssignaal te verlengen of te vertragen.
Analoge Comparator Setup [611] - [614]
Er zijn 4 analoge comparators die beschikbare analoge
waarden vergelijken met twee instelbare niveaus. Er zijn twee
niveaus; "Niveau HI" en "Niveau LO". Er zijn ook twee
analoge comparatortypes, geselecteerd in menu
"Comparatortype", een analoge comparator met hysterese en
een analoge windowcomparator.
De analoge hysteresecomparator maakt gebruik van de twee
beschikbare niveaus om een hysterese te creëren voor de
comparator tussen het instellen en resetten van de uitgang.
Deze functie levert een duidelijk verschil op tussen
schakelniveaus, waardoor het proces zich aanpast totdat een
bepaalde actie wordt gestart. Met een dergelijke hysterese kan
zelfs een instabiel analoog signaal worden bewaakt zonder een
onrustig comparatoruitgangssignaal te krijgen. Een andere
functie is de mogelijkheid om een duidelijke indicatie te
krijgen dat een bepaalde situatie zich heeft voorgedaan. De
comparator kan vergrendeld worden door "Niveau LO" op
een hogere waarde in te stellen dan "Niveau HI".
De analoge windowcomparator gebruikt de twee beschikbare
constanten om het venster te definiëren waarbinnen de
analoge waarde zich moet bevinden om de
comparatoruitgang in te stellen.
Digitale Comparator Setup [615] - [618]
Er zijn 4 digitale comparators die elk beschikbaar digitaal
signaal kunnen vergelijken.
CG Drives & Automation, 01-5980-03r0
Setup Analoge Comparator 1 [611]
Analoge comparator 1, parametergroep.
Analoge comparator 1, Waarde [6111]
Keuze van de analoge waarde voor "Analoge Comparator 1"
(CA1).
De analoge comparator vergelijkt de selecteerbare analoge
waarde in menu [6111] met het constante "Niveau HI" in
menu [6112] en het constante "Niveau LO" in menu [6113].
In menu Comparator Type [6114] kan "Hysterese" of
"Window" worden geselecteerd. Als bij de hysteresefunctie
de waarde hoger wordt dan het bovenste limietniveau hoog,
dan wordt het uitgangssignaal A1 ingesteld op hoog en !A1
op laag. Zie Afb. 55. Als de waarde daalt tot onder de
onderste limiet, dan wordt het uitgangssignaal CA1 op laag
ingesteld en !A1 op hoog.
CA1 Waarde [6111]
CA1 NivoHi [6112]
CA1 NivoLO [6113]

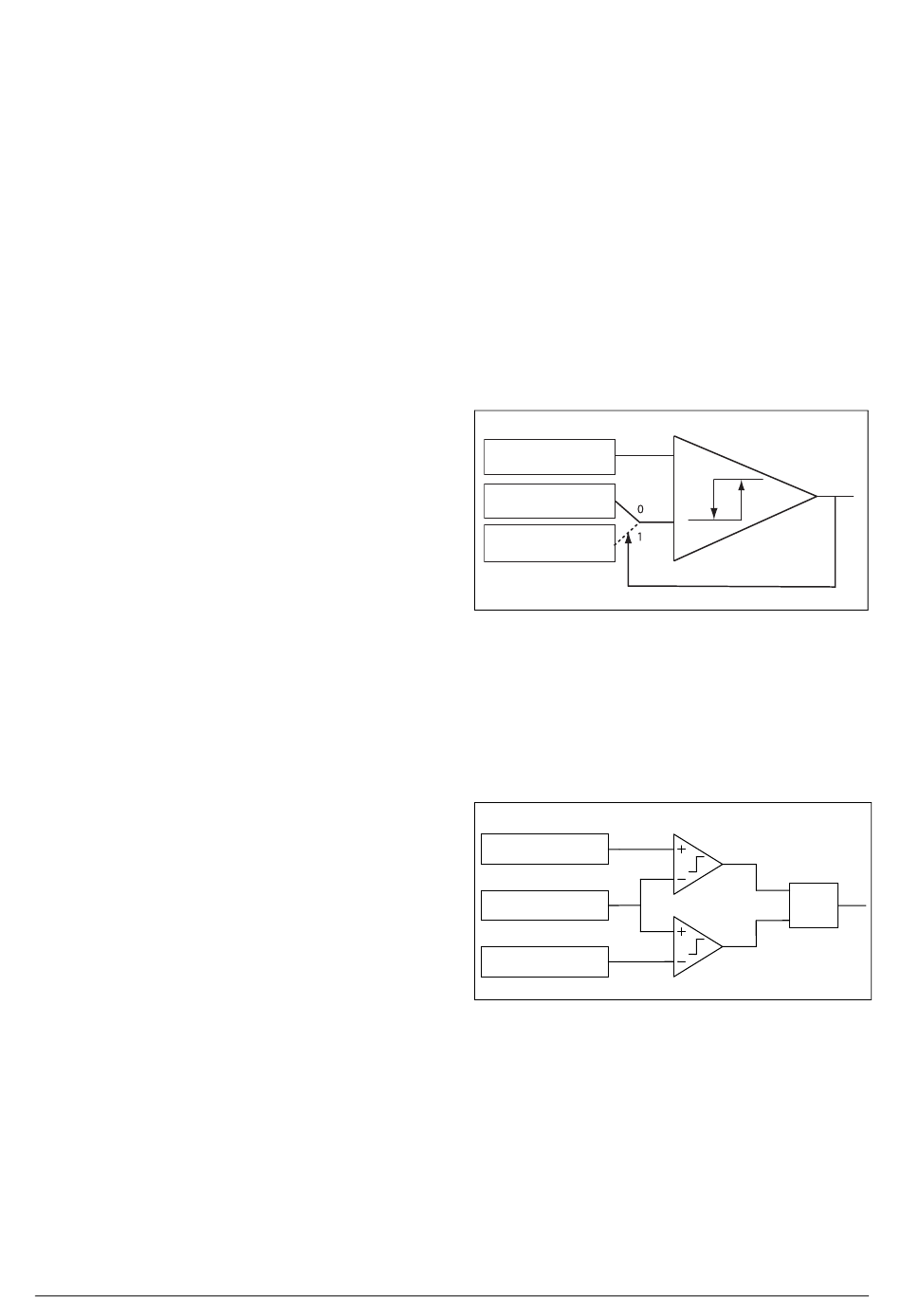

Afb. 55 Analoge comparator van type "Hysteresis"
Als bij de comparator van het type window de waarde tussen
de onderste en bovenste niveaus ligt, wordt de
uitgangssignaalwaarde CA1 ingesteld op hoog en !A1 op laag.
Zie Afb. 56. Als de waarde buiten de band van de onderste en
bovenste niveaus ligt, wordt uitgang CA1 ingesteld op laag en
!A1 op hoog.
CA1 NivoHi [6112]
CA1 Waarde [6111]
CA1 NivoLO [6113]
Afb. 56 Analoge comparator van het type "Window"
CA1
CA1
EN
Functionaliteit
