3.3
Besturingsaansluitingen

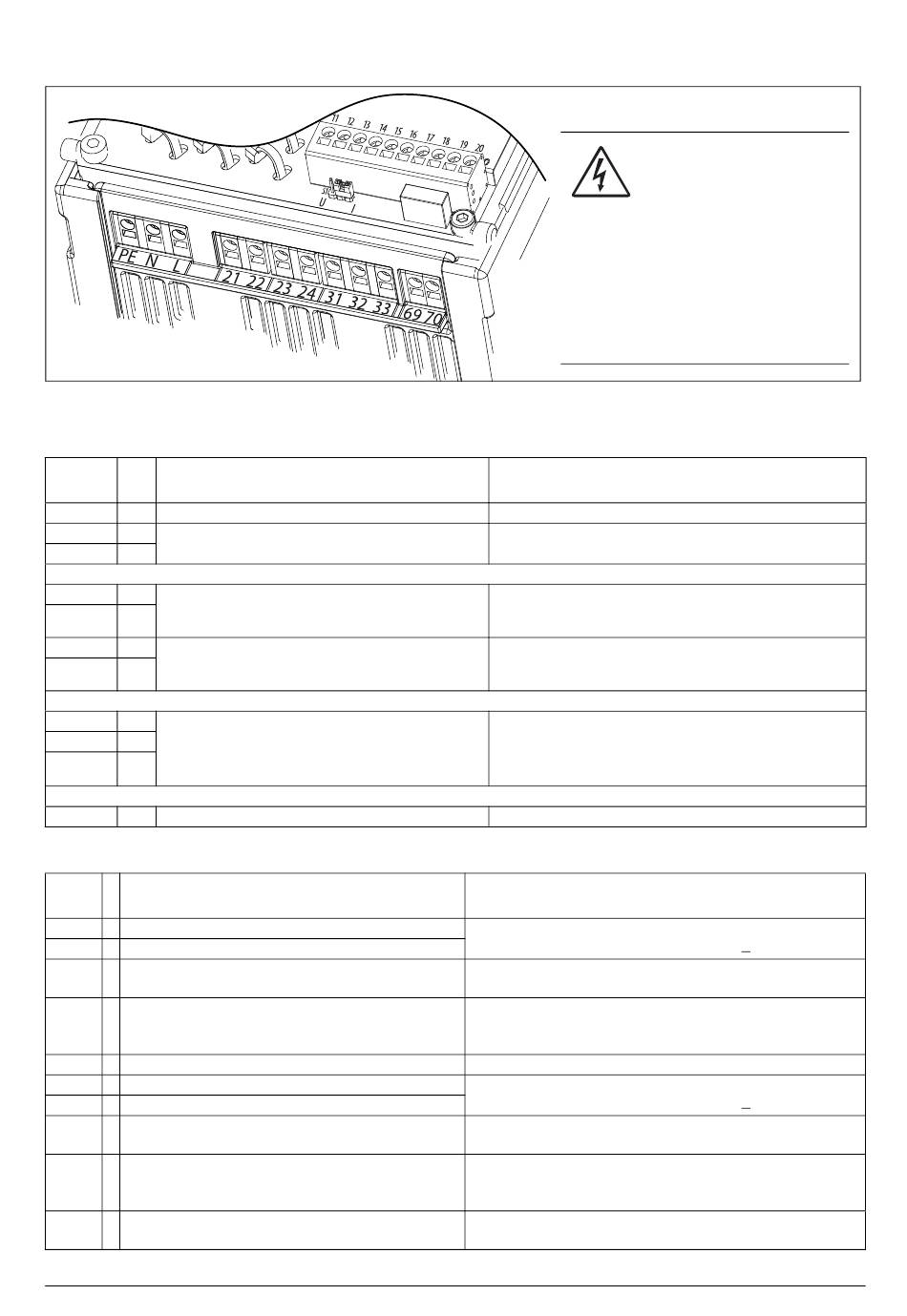

Afb. 10 Aansluitingen controlprint en powerboard.
Tabel 10 Aansluitingen powerboard
Aansluit-
klem
PE
Aarding
N
Besturingsvoeding
L
21
NO
Programmeerbaar relais 1. Fabrieksinstelling is
"Bedrijf" met indicatie door sluitcontact op
22
C
aansluitklemmen 21 - 22.
23
NO
Programmeerbaar relais 2. Fabrieksinstelling is
"Uit" met indicatie door sluitcontact op
24
C
aansluitklemmen 23 - 24.
31
NO
Programmeerbaar relais 3. Fabrieksinstelling is
"Trip". Indicatie door sluitcontact op
32
C
aansluitklemmen 31 - 32 en openingscontact op
33
NC
32 - 33.
69-70
Ingang thermistor PTC
Tabel 11 Aansluitingen controlprint
Aansl.
klem
11
Digitale ingang 1. Fabrieksinstelling is "Run rechts"
12
Digitale ingang 2. Fabrieksinstelling is "Stop".
13
Voeding stuursignalen naar analoge ingang.
Analoge ingang, 0-10 V, 2-10 V, 0-20 mA en 4-20 mA.
14
Fabrieksinstelling is "4-20 mA".
S1 jumper voor selectie U/I.
15
GND (common)
16
Digitale ingang 3. Fabrieksinstelling is "ParSet kz 1"
17
Digitale ingang 4. Fabrieksinstelling is "Reset"
Stuursignaalspanning 1, spanning naar digitale
18
ingang.
19
Analoge uitgang. Fabrieksinstelling is "Stroom".
Stuursignaalvoeding 2, spanning naar digitale
20
ingang.
CG Drives & Automation 01-5980-03r0
Functie
Functie
WAARSCHUWING!
Hetzelfde externe
voedingsspanningsniveau
(max 24 VDC of max 250 VAC)
moet worden gebruikt voor
alle drie uitgangsrelais
(aansluitklemmen 21-33). Meng
wisselstroom en gelijkstroom niet.
Zorg dat u hetzelfde spanningsniveau
binnen dit deel van de aansluitklem
gebruikt, anders kan de softstarter
beschadigd raken.
Elektrische eigenschappen
Beschermende aarding
100-240 VAC ±10%
1-polig sluitcontact (NO), 250 VAC 8 A of 24 VDC 8 A
resistief, 250 VAC, 3 A inductief. Zie Waarschuwing.
1-polig sluitcontact (NO), 250 VAC 8 A of 24 VDC 8 A
resistief, 250 VAC, 3 A inductief. Zie Waarschuwing.
1-polig wisselcontact (NO/NC), 250 VAC 8 A of 24 VDC 8 A
resistief, 250 VAC, 3A inductief. Zie Waarschuwing.
Alarmniveau 2,4 kΩ.. Uitschakelniveau 2,2 kΩ.
Elektrische eigenschappen
0-4 V --> 0; 8-27 V--> 1. Max. 37 V gedurende 10 sec.
Impedantie tot 0 VDC: <3.3 VDC: 4.7 kΩ. - >3.3 VDC: 3.6 kΩ
+10 VDC ±5%. Max. stroom van +10 VDC: 10 mA.
Bestand tegen kortsluiting en overbelasting.
Impedantie naar spanningssignaal aansluitklem
15 (0 VDC): 20 kΩ, stroomsignaal: 250 Ω.
0 VDC signaalaarde
0-4 V --> 0; 8-27 V--> 1. Max. 37 V gedurende 10 sec.
Impedantie tot 0 VDC: <3.3 VDC: 4.7 kΩ. - >3.3 VDC: 3.6 kΩ
+24 VDC ±5%. Max. stroom van +24 VDC = 50 mA.
Bestand tegen kortsluiting en overbelasting.
Analoge uitgang:
0-10 V, 2-10 V; min belastingsimpedantie 700 Ω
0-20 mA en 4-20 mA; max belastingsimpedantie 500 Ω
+24 VDC ±5%. Max. stroom van +24 VDC = 50 mA.
Bestand tegen kortsluiting en overbelasting.
Aansluitingen
15
