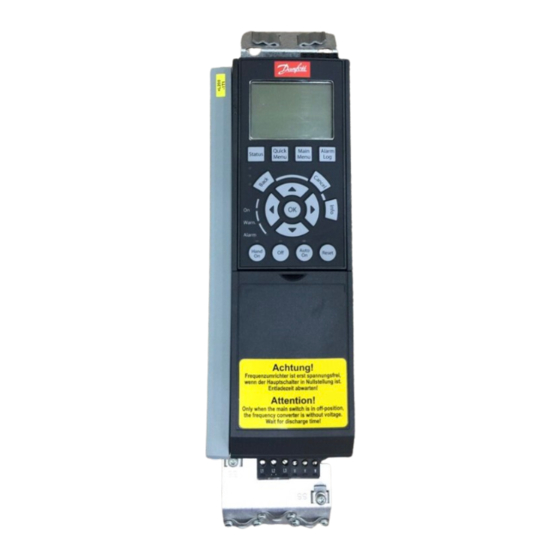

Pagina 1 ENGINEERING TOMORROW Design Guide ® AutomationDrive FC 302 315-1200 kW vlt-drives.danfoss.com...
Pagina 3: Inhoudsopgave
6.1 Veldbusopties 6.2 Functionele uitbreidingen 6.3 Motion Control en relaiskaarten 6.4 Remweerstanden 6.5 Sinus lters 6.6 dU/dt- lters 6.7 Common-mode lters 6.8 Harmonischen lters 6.9 In de behuizing geïntegreerde opties 6.10 High Power-sets MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 4 9.4 Montagecon guratie 9.5 Koeling 9.6 Reductie 10 Overwegingen voor elektrische installatie 10.1 Veiligheidsvoorschriften 10.2 Bedradingsschema 10.3 Aansluitingen 10.4 Stuurkabels en stuurklemmen 10.5 Zekeringen en circuitbreakers 10.6 Netschakelaars en contactors 10.7 Motor Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 5 13.1 Drive Con gurator 13.2 Bestelnummers voor opties/sets 13.3 Bestelnummers voor lters en remweerstanden 13.4 Reserveonderdelen 14 Bijlage 14.1 Afkortingen en symbolen 14.2 De nities 14.3 Installatie en setup RS485 14.4 RS485: Overzicht FC-protocol MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 6 14.5 RS485: Telegramstructuur FC-protocol 14.6 RS485: Parametervoorbeelden FC-protocol 14.7 RS485: Overzicht Modbus RTU 14.8 RS485: Telegramstructuur Modbus RTU 14.9 RS485: Berichtfunctiecodes Modbus RTU 14.10 RS485: Parameters Modbus RTU 14.11 RS485: FC-stuurwoordpro el Trefwoordenregister Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 7: Inleiding
Kruisverwijzing • ® Safe Torque O In de Bedieningshandleiding VLT vindt u informatie over het gebruik van Danfoss Koppeling frequentieregelaars in toepassingen met Voetnoot functionele veiligheid. Deze handleiding wordt bij Parameternaam, naam parametergroep, de frequentieregelaar geleverd als de Safe Torque parameteroptie O -optie aanwezig is.
Pagina 8: Veiligheid
Installatie, opstarten en onderhoud van de omgeving, om brandgevaar te voorkomen. frequentieregelaar mogen uitsluitend worden • Raak de remweerstanden tijdens of na het uitgevoerd door gekwali ceerd personeel. remmen niet aan, om ernstige brandwonden te voorkomen. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 9: Adn-Conforme Installatie
RELAY. Zie Afbeelding 2.1. • Controleer of er relaisopties zijn geïnstalleerd, en 1, 2 Relaisstekkers zo ja welke. De enige toegestane relaisoptie is ® Extended Relay Card MCB 113. Afbeelding 2.1 Positie van relaisstekkers MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 10: Goedkeuringen En Certi Ceringen
Frequentieregelaars zonder veiligheidsfunctie vallen niet 1) Alleen frequentieregelaars met een ingebouwde veiligheidsfunctie onder de Machinerichtlijn. Wanneer een frequentieregelaar hoeven te voldoen aan de Machinerichtlijn. is geïntegreerd in een machinesysteem, kan Danfoss LET OP informatie verstrekken over de veiligheidsaspecten met Frequentieregelaars met een ingebouwde veiligheids- betrekking tot de frequentieregelaar.
Pagina 11: Uitvoerbeperkingen
Alle frequentieregelaars waarvoor uitvoerbeperkingen verpakkingslabel worden aangebracht. Alle producten die gelden, zijn geclassi ceerd met een ECCN-nummer. Het binnen de EAC-zone worden gebruikt, moeten bij Danfoss ECCN-nummer staat vermeld in de documenten die bij de in de EAC-zone worden aangeschaft.
Pagina 12: Beschermingsklasse Behuizing
Bescherming tegen water onder een hoek van 60°. – Bescherming tegen spatwater. – Bescherming tegen waterstralen. – Bescherming tegen krachtige waterstralen. – Bescherming tegen tijdelijke onderdompeling. – Bescherming tegen permanente onderdompeling. Tabel 3.3 Opbouw IP-codes Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 13: Productoverzicht
1) Alle vermogensklassen zijn bepaald bij hoge overbelasting. Het vermogen is gemeten bij 690 V (kW) en 575 V (pk). De 12-pulsfrequentieregelaars bieden dezelfde voordelen als de 6-pulsfrequentieregelaars en hebben daarnaast de volgende kenmerken: MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 14: Overzicht Behuizingen, 380
2) Als de behuizing is gecon gureerd met loadsharing- of regeneratieklemmen, geldt beschermingsklasse IP 00; in andere gevallen geldt bescher- mingsklasse IP 20. 3) S = standaard, O = optioneel en een streepje geeft aan dat de optie niet beschikbaar is. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 15 2) Als de behuizing is gecon gureerd met loadsharing- of regeneratieklemmen, geldt beschermingsklasse IP 00; in andere gevallen geldt bescher- mingsklasse IP 20. 3) S = standaard, O = optioneel en een streepje geeft aan dat de optie niet beschikbaar is. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 16 1) Alle vermogensklassen zijn bepaald bij hoge overbelasting. Het vermogen is gemeten bij 400 V (kW) en 460 V (pk). 2) S = standaard, O = optioneel en een streepje geeft aan dat de optie niet beschikbaar is. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 17: Overzicht Behuizingen, 525
2) Als de behuizing is gecon gureerd met loadsharing- of regeneratieklemmen, geldt beschermingsklasse IP 00; in andere gevallen geldt bescher- mingsklasse IP 20. 3) S = standaard, O = optioneel en een streepje geeft aan dat de optie niet beschikbaar is. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 18 2) Als de behuizing is gecon gureerd met loadsharing- of regeneratieklemmen, geldt beschermingsklasse IP 00; in andere gevallen geldt bescher- mingsklasse IP 20. 3) S = standaard, O = optioneel en een streepje geeft aan dat de optie niet beschikbaar is. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 19 1) Alle vermogensklassen zijn bepaald bij hoge overbelasting. Het vermogen is gemeten bij 690 V (kW) en 575 V (pk). 2) S = standaard, O = optioneel en een streepje geeft aan dat de optie niet beschikbaar is. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 20: Beschikbaarheid Van Sets
2) Het gra sche LCP wordt standaard geleverd bij behuizing E1-E2, F1-F4 en F8-F13. Als meer dan 1 gra sch LCP vereist is, kan hiervoor een afzonderlijke set worden aangeschaft. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 21: Productfuncties
Deze situatie doet zich voor in de volgende gevallen: Overspanningsbeveiliging (OVC) Door de uitlooptijd automatisch te verlengen, beperkt OVC de kans op een uitschakeling (trip) van de frequentiere- gelaar wegens een overspanning op de DC-tussenkring. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 22: Detectie Ontbrekende Motorfase
PM- uxregeling zonder terugkoppeling en een PM de motor en de frequentieregelaar is toegestaan, maar kan -regeling (parameter 30-22 Locked Rotor Protection). wel leiden tot foutmeldingen. Danfoss raadt het gebruik van deze functie af voor 525-690 V-frequentieregelaars die 5.1.8 Automatische reductie op een IT-net zijn aangesloten.
Pagina 23 Dankzij deze functie kan de motor pro teren van de stuurcircuit volledig wordt afgeschermd van de ingangs- hoogst mogelijke schakelfrequentie op basis van de stroom. De uitgangsrelaisklemmen hebben een eigen belasting. aarding nodig. Deze galvanische scheiding voldoet aan de MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 24: Klantspeci Eke Toepassingsfuncties
De Y-as toont de tijd in seconden voordat het ETR afvalt en de frequentieregelaar uitschakelt. De curves tonen het karakteristieke nominale toerental, bij twee keer het nominale toerental en bij 0,2 keer het nominale toerental. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 25 Installeer de Ex-e-motor in zone 1/21 of 2/22 van Voor een combinatie van frequentieregelaar en motor de explosiegevaarlijke omgeving, op basis van de speci ceert Danfoss de volgende aanvullende vereisten om motorgoedkeuring. een adequate thermische motorbeveiliging te waarborgen: LET OP •...
Pagina 26: Automatische Herstart
De • kinetische backup; frequentieregelaar heeft 4 programmeerbare bypassfre- • gecontroleerde uitloop. quentiebandbreedtes. Deze bandbreedtes stellen de motor in staat om toerentallen die systeemresonantie opwekken, over te slaan. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 27: Motorvoorverwarming
Er kunnen 1-20 gebeurtenissen en acties worden geprogrammeerd. Nadat de laatste gebeurtenis/actie is uitgevoerd, begint de cyclus opnieuw vanaf gebeurtenis [0]/actie [0]. Afbeelding 5.4 toont een voorbeeld met 4 gebeurtenissen/ acties: MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 28: Overzicht Dynamisch Remmen
Externe plaatsing van de remweerstand heeft het voordeel meer informatie over Safe Torque O , zoals installatie en dat de weerstand kan worden geselecteerd op basis van inbedrijfstelling. de toepassingsbehoeften. De energie wordt buiten het Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 29: Overzicht Mechanische Houdrem
4-17 Koppelbegrenzing generatormodus lager zijn dan de ingestelde stroomgrens in parameter 4-18 Stroombegr.. Het is tevens raadzaam om parameter 14-25 Uitsch.vertr. bij Koppelbegr. in te stellen op 0, parameter 14-26 Uitschakelver- traging bij inverterfout op 0 en parameter 14-10 Netstoring op [3] Vrijloop. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 30: Mechanische Rembesturing In Een Regeling Met Terugkoppeling
Om ervoor te zorgen dat de motor kan worden gehouden en om te controleren of de motor op de juiste wijze is geïnstalleerd, wordt die eerst voorgemagnetiseerd. Pas een koppel toe op de gesloten rem. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 31 Parameter 2-30 Position P Start Proportional Gain tot parameter 2-33 Speed PID Start Lowpass Filter Time worden geactiveerd wanneer parameter 2-28 Verst.boostfactor wordt ingesteld op 0. Zie Afbeelding 5.8 voor meer informatie. LET OP Zie hoofdstuk 12 Toepassingsvoorbeelden voor een voorbeeld van een geavanceerde mechanische rembesturing voor hijstoepassingen. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 32: Overzicht Loadsharing
Eenheden met de ingebouwde loadsharingoptie bevatten de klemmen (+) 89 DC en (-) 88 DC. Binnen in de frequentiere- gelaar zijn deze klemmen vóór de DC-tussenkringspoel en de buscondensatoren aangesloten op de DC-bus. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 33: Overzicht Regeneratie
Overtollige energie terugvoeren naar het elektriciteitsnet is het e ciëntste gebruik van geregenereerde energie in toepas- singen die gebruikmaken van continu remmen. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 34: Overzicht Opties En Accessoires
Voor de interoperabiliteit maakt de optie gebruik van het • Ondersteunt MRP. DSP 402 frequentieregelaarpro el. • Ondersteunt DP-V1. Diagnostiek biedt eenvoudige, snelle en gestandaardiseerde Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 35: Functionele Uitbreidingen
® De VLT General Purpose I/O MCB 101 biedt een aantal of waarschuwingen worden gegenereerd of zijn extra stuuringangen en -uitgangen: opgeheven; • Dual Master PLC-verbinding voor redundantie. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 36 /20 s Maximale klembelasting Deze opties kunnen worden gebruikt voor een veiligheids- niveau tot PL d volgens ISO 13849-1 en SIL 2 volgens IEC AC-1 resistieve belasting: 240 V AC, 2 A. 61508. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 37: Motion Control En Relaiskaarten
De MCO 305-optie is een geïntegreerde programmeerbare sectoren. ® bewegingsregelaar die extra functionaliteit biedt voor VLT AutomationDrive FC 302. • Relatieve positionering. • Absolute positionering. • Positionering op basis van een touch-probe. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 38: Remweerstanden
Danfoss. het resonantiegeluid correspondeert dus met de schakel- frequentie van de frequentieregelaar. Door de AHF 005 of AHF 010 vóór een Danfoss frequentie- regelaar aan te sluiten, wordt de totale harmonische Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 39: In De Behuizing Geïntegreerde Opties
A1 RFI- lter in een speciale optiekast worden contactor. Hiervoor is een contactor en een optiekast voor geplaatst. frequentieregelaars met behuizingsgrootte F vereist. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 40 Voorziet in driefasespanning voor de elektrische koelventi- hardware. latoren die vaak vereist zijn bij grotere motoren. De spanning voor de starters wordt geleverd via de belastingzijde van een aanwezige contactor, circuitbreaker Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 41: High Power-Sets
6.10 High Power-sets High Power-sets, zoals achterwandkoeling, kastverwarming, netafscherming, zijn leverbaar. Zie hoofdstuk 13.2 Bestel- nummers voor opties/sets voor een korte beschrijving en bestelnummers voor alle beschikbare sets. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 42: Speci Caties
Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 43 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 44 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 45 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 46 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 47 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 48: Elektrische Gegevens, 525
Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 49 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 50 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 51 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 52 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 53 Hierbij is rekening gehouden met het typische energieverbruik van de stuurkaart en het LCP. Gegevens over vermogensverliezen volgens EN 50598-2 vindt u op drives.danfoss.com/knowledge- center/energy-e ciency-directive/#/. Opties en werktuigbelasting kunnen de verliezen met nog eens 30 W verhogen, hoewel dit gewoonlijk slechts 4 W extra is voor een volledig belaste stuurkaart en voor elk van de opties voor sleuf A of B.
Pagina 54: Netvoeding
- bij volledige constante uitgangsstroom van de frequentieregelaar 0 °C (32 °F) Minimale omgevingstemperatuur bij volledig bedrijf -10 °C (14 °F) Minimale omgevingstemperatuur bij gereduceerd uitgangsvermogen -25 tot +65/70 °C (13 tot 149/158 °F) Temperatuur tijdens opslag/vervoer Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 55: Kabelspeci Caties
-10 V tot +10 V (schaalbaar) Ingangsweerstand, R ongeveer 10 kΩ ± 20 V Maximale spanning Stroommodus schakelaar A53/A54 = (I) Stroomniveau 0/4 tot 20 mA (schaalbaar) ongeveer 200 Ω Ingangsweerstand, R Maximale stroom 30 mA MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 56 Maximale belasting bij frequentie-uitgang 1 kΩ Maximale capacitieve belasting bij frequentie-uitgang 10 nF Minimale uitgangsfrequentie bij frequentie-uitgang 0 Hz Maximale uitgangsfrequentie bij frequentie-uitgang 32 kHz Nauwkeurigheid van frequentie-uitgang maximale fout: 0,1% van volledige schaal Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 57 Systeemresponstijd (klem 18, 19, 27, 29, 32, 33) Bereik snelheidsregeling (zonder terugkoppeling) 1:100 van synchroon toerental 30-4000 tpm: max. fout ± 8 tpm Nauwkeurigheid van toerental (zonder terugkoppeling) Alle stuurkarakteristieken zijn gebaseerd op een 4-polige asynchrone motor. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 58: Gewicht Behuizingen
893 kg (1968,8 lb) 1116 kg (2460,4 lb) 1116 kg (2460,4 lb) 1037 kg (2286,4 lb) 1037 kg (2286,4 lb) 1259 kg (2775,7 lb) 1259 kg (2775,7 lb) Tabel 7.14 Gewicht behuizing F1-F13, kg (lb) Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 59: Luchtstroom Voor Behuizing E1-E2 En
Luchtstroom backchannel, 1105 m³/h (650 cfm) or 1444 m³/h (850 cfm) 1105 m³/h (650 cfm) or 1444 m³/h (850 cfm) Afbeelding 7.2 Luchtstroom voor behuizing E1 Afbeelding 7.3 Luchtstroom voor behuizing E2 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 60 315-1200 kW Luchtstroom frontchannel - IP 21/Type 1, 700 m³/h (412 cfm) - IP 54/Type 12, 525 m³/h (309 cfm) Luchtstroom backchannel, 985 m³/h (580 cfm) Afbeelding 7.4 Luchtstroom voor behuizing F1-F13 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 61: Buitenafmetingen En Klemafmetingen
8 Buitenafmetingen en klemafmetingen 8.1 Buitenafmetingen en klemafmetingen E1 8.1.1 Buitenafmetingen E1 2000 (78.7) 600 (23.6) 494 (19.4) 538 (21.2) (22.8) (29.5) Afbeelding 8.1 Vrije ruimte voorzijde, zijkanten en bij deur voor E1 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 62 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. 104 (4.1) 35 (1.4) 10 (0.4) 0 (0.0) Afbeelding 8.3 Gedetailleerde klemafmetingen voor E1/E2 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 63 Buitenafmetingen en klemafm... Design Guide 492 (19.4) 453 (17.8) 323 (12.7) 195 (7.7) Netklemmen Regeneratie-/loadsharingklemmen Remklemmen Motorklemmen Afbeelding 8.4 Klemafmetingen voor E1, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 64 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Netklemmen Remklemmen Motorklemmen – – Afbeelding 8.5 Klemafmetingen voor E1, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 65 Buitenafmetingen en klemafm... Design Guide 562 (22.1) Netklemmen – – Afbeelding 8.6 Klemafmetingen voor E1 met netschakelaar (380-480/500 V-modellen: P315; 525-690 V-modellen: P355-P560), vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 66 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 28 (1.1) 167 (6.6) 195 (7.7) Netklemmen – – Afbeelding 8.7 Klemafmetingen voor E1 met netschakelaar (380-480/500 V-modellen: P315; 525-690 V-modellen: P355-P560), zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 67 Buitenafmetingen en klemafm... Design Guide 455 (17.9) 416 (16.4) Netklemmen – – Afbeelding 8.8 Klemafmetingen voor E1 met netschakelaar (380-480/500 V-modellen: P355-P400), vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 68 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 28 (1.1) 167 (6.6) 195 (7.7) Netklemmen – – Afbeelding 8.9 Klemafmetingen voor E1 met netschakelaar (380-480/500 V-modellen: P355-P400), zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 69: Buitenafmetingen En Klemafmetingen E2
Buitenafmetingen en klemafm... Design Guide 8.2 Buitenafmetingen en klemafmetingen E2 8.2.1 Buitenafmetingen E2 (21.2) 1547 (60.9) 585 (23.0) 498 (19.5) Afbeelding 8.10 Vrije ruimte voorzijde, zijkanten en bij deur voor E2 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 70 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. 104 (4.1) 35 (1.4) 10 (0.4) 0 (0.0) Afbeelding 8.12 Gedetailleerde klemafmetingen voor E1/E2 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 71 F ASTENER T OR QUE M8 9.6 N m (7 FT -LB) R/L1 91 S/L2 92 T/L3 93 186 (7.3) 147 (5.8) U/T1 96 V/T2 97 W/T3 98 17 (0.7) Netklemmen Motorklemmen Remklemmen Regeneratie-/loadsharingklemmen Afbeelding 8.13 Klemafmetingen voor E2, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 72 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Netklemmen Remklemmen Motorklemmen – – Afbeelding 8.14 Klemafmetingen voor E2, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 73 Buitenafmetingen en klemafm... Design Guide 256 (10.1) Netklemmen – – Afbeelding 8.15 Klemafmetingen voor E2 met netschakelaar (380-480/500 V-modellen: P315; 525-690 V-modellen: P355-P560), vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 74 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Netklemmen – – Afbeelding 8.16 Klemafmetingen voor E2 met netschakelaar (380-480/500 V-modellen: P315; 525-690 V-modellen: P355-P560), zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 75 Buitenafmetingen en klemafm... Design Guide 149 (5.8) 256 (10.1) Netklemmen – – Afbeelding 8.17 Klemafmetingen voor E2 met netschakelaar (380-480/500 V-modellen: P355-P400), vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 76 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Netklemmen – – Afbeelding 8.18 Klemafmetingen voor E2 met netschakelaar (380-480/500 V-modellen: P355-P400), zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 77: Buitenafmetingen En Klemafmetingen F1
Buitenafmetingen en klemafm... Design Guide 8.3 Buitenafmetingen en klemafmetingen F1 8.3.1 Buitenafmetingen F1 (23.9) 2280 2204 (89.7) (86.8) 1400 (55.2) (22.8) (30.6) Afbeelding 8.19 Vrije ruimte voorzijde, zijkanten en bij deur voor F1 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 78 38 (1.5) 460 (18.1) 216 (8.6) 200 (7.9) 535 (21.1) 282 (11.1) 258 (10.2) 533 (21.0) 36 (1.4) 36 (1.4) 596 (23.4) 1329 (52.3) Netzijde Motorzijde Afbeelding 8.20 Afmetingen wartelplaat voor F1 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 79 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. CH22 Netklemmen Aardingsstrip Afbeelding 8.21 Klemafmetingen voor gelijkrichterkast F1-F4, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 80 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 436 (17.2) 343 (13.5) 194 (7.6) 70 (2.8) Netklemmen Loadsharingklemmen (–) Loadsharingklemmen (+) – – Afbeelding 8.22 Klemafmetingen voor gelijkrichterkast F1-F2, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 81 Buitenafmetingen en klemafm... Design Guide Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.23 Klemafmetingen voor omvormerkast F1/F3, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 82 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 308 (12.1) 253 (10.0) 180 (7.1) 44 (1.8) 244 (9.6) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.24 Klemafmetingen voor omvormerkast F1/F3, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 83 Buitenafmetingen en klemafm... Design Guide 1739 (68.5) 1694 (66.7) 1654 (65.1) DC – DC + Afbeelding 8.25 Klemafmetingen voor regeneratieklemmen F1/F3, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 84: Buitenafmetingen En Klemafmetingen F2
Buitenafmetingen en klemafm... 315-1200 kW 8.4 Buitenafmetingen en klemafmetingen F2 8.4.1 Buitenafmetingen F2 (23.9) 2280 2204 (89.7) (86.8) 1800 (70.9) (22.8) (22.8) (24.6) Afbeelding 8.26 Vrije ruimte voorzijde, zijkanten en bij deur voor F2 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 85 38 (1.5) 460 (18.1) 216 (8.5) 200 (7.9) 535 (21.1) 282 (11.1) 258 (10.2) 533 (21.0) 36 (1.4) 36 (1.4) 594 (23.4) 1728 (68.0) Netzijde Motorzijde Afbeelding 8.27 Afmetingen wartelplaat voor F2 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 86 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. CH22 Netklemmen Aardingsstrip Afbeelding 8.28 Klemafmetingen voor gelijkrichterkast F1-F4, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 87 Buitenafmetingen en klemafm... Design Guide 436 (17.2) 343 (13.5) 194 (7.6) 70 (2.8) Netklemmen Loadsharingklemmen (–) Loadsharingklemmen (+) – – Afbeelding 8.29 Klemafmetingen voor gelijkrichterkast F1-F2, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 88 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.30 Klemafmetingen voor omvormerkast F2/F4, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 89 Buitenafmetingen en klemafm... Design Guide 308 (12.1) 253 (10.0) 180 (7.1) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.31 Klemafmetingen voor omvormerkast F2/F4, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 90 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 1739 (68.4) 1694 (66.7) 1654 (65.1) DC – DC + Afbeelding 8.32 Klemafmetingen voor regeneratieklemmen F2/F4, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 91: Buitenafmetingen En Klemafmetingen F3
Buitenafmetingen en klemafm... Design Guide 8.5 Buitenafmetingen en klemafmetingen F3 8.5.1 Buitenafmetingen F3 (23.9) 2280 2204 (89.7) (86.8) 2000 (78.8) (30.6) (22.8) (22.8) Afbeelding 8.33 Vrije ruimte voorzijde, zijkanten en bij deur voor F3 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 92 2x 216 (8.5) 200 (7.9) 535 (21.1) 2x 281 (11.1) 259 (10.2) 533 (21.0) 36 (1.4) 597 (23.5) 36 (1.4) 1130 (44.5) 1193 (47.0) 1926 (75.8) Netzijde Motorzijde Afbeelding 8.34 Afmetingen wartelplaat voor F3 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 93 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. Netklemmen Aardingsstrip Afbeelding 8.35 Klemafmetingen voor optiekast F3-F4, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 94 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 1031 (40.6) 939 (37.0) 135 (5.3) 44 (1.8) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.36 Klemafmetingen voor optiekast F3-F4, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 95 Buitenafmetingen en klemafm... Design Guide Netklemmen Aardingsstrip Afbeelding 8.37 Klemafmetingen voor F3-F4-optiekast met circuitbreaker/schakelaar met gegoten behuizing, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 96 315-1200 kW 533 (21.0) 437 (17.2) 135 (5.3) 44 (1.7) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.38 Klemafmetingen voor F3-F4-optiekast met circuitbreaker/schakelaar met gegoten behuizing (380-480/500 V- modellen: P450; 525-690 V-modellen: P630-P710), zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 97 Design Guide 533 (21.0) 437 (17.2) 135 (5.3) 44 (1.7) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.39 Klemafmetingen voor F3-F4-optiekast met circuitbreaker/schakelaar met gegoten behuizing (380-480/500 V- modellen: P500-P630; 525-690 V-modellen: P800), zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 98 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW CH22 Netklemmen Aardingsstrip Afbeelding 8.40 Klemafmetingen voor gelijkrichterkast F1-F4, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 99 Buitenafmetingen en klemafm... Design Guide 436 (17.2) 343 (13.5) 194 (7.6) 70 (2.8) Netklemmen Loadsharingklemmen (–) Loadsharingklemmen (+) – – Afbeelding 8.41 Klemafmetingen voor gelijkrichterkast F3-F4, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 100 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.42 Klemafmetingen voor omvormerkast F1/F3, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 101 Buitenafmetingen en klemafm... Design Guide 308 (12.1) 253 (10.0) 180 (7.1) 44 (1.8) 244 (9.6) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.43 Klemafmetingen voor omvormerkast F1/F3, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 102 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 1739 (68.5) 1694 (66.7) 1654 (65.1) DC – DC + Afbeelding 8.44 Klemafmetingen voor regeneratieklemmen F1/F3, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 103: Buitenafmetingen En Klemafmetingen F4
Design Guide 8.6 Buitenafmetingen en klemafmetingen F4 8.6.1 Buitenafmetingen F4 (23.9) 2280 2204 (89.7) (86.8) 2400 (94.5) (24.6) (22.8) (22.8) (22.8) Afbeelding 8.45 Vrije ruimte voorzijde, zijkanten en bij deur voor F4 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 104 2x 216 (8.5) 199 (7.8) 535 (21.1) 2x 282 (11.1) 258 (10.2) 533 (21.0) 36 (1.4) 597 (23.5) 36 (1.4) 1130 (44.5) 1192 (46.9) 2325 (91.5) Netzijde Motorzijde Afbeelding 8.46 Afmetingen wartelplaat voor F4 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 105 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. Netklemmen Aardingsstrip Afbeelding 8.47 Klemafmetingen voor optiekast F3-F4, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 106 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 1031 (40.6) 939 (37.0) 135 (5.3) 44 (1.8) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.48 Klemafmetingen voor optiekast F3-F4, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 107 Buitenafmetingen en klemafm... Design Guide Netklemmen Aardingsstrip Afbeelding 8.49 Klemafmetingen voor F3-F4-optiekast met circuitbreaker/schakelaar met gegoten behuizing, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 108 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 533 (21.0) 437 (17.2) 135 (5.3) 44 (1.7) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.50 Klemafmetingen voor F3-F4-optiekast met circuitbreaker/schakelaar met gegoten behuizing, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 109 Buitenafmetingen en klemafm... Design Guide CH22 Netklemmen Aardingsstrip Afbeelding 8.51 Klemafmetingen voor gelijkrichterkast F1-F4, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 110 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 436 (17.2) 343 (13.5) 194 (7.6) 70 (2.8) Netklemmen Loadsharingklemmen (–) Loadsharingklemmen (+) – – Afbeelding 8.52 Klemafmetingen voor gelijkrichterkast F3-F4, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 111 Buitenafmetingen en klemafm... Design Guide Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.53 Klemafmetingen voor omvormerkast F2/F4, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 112 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW 308 (12.1) 253 (10.0) 180 (7.1) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.54 Klemafmetingen voor omvormerkast F2/F4, zijaanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 113 Buitenafmetingen en klemafm... Design Guide 1739 (68.4) 1694 (66.7) 1654 (65.1) DC – DC + Afbeelding 8.55 Klemafmetingen voor regeneratieklemmen F2/F4, vooraanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 114: Buitenafmetingen En Klemafmetingen F8
Buitenafmetingen en klemafm... 315-1200 kW 8.7 Buitenafmetingen en klemafmetingen F8 8.7.1 Buitenafmetingen F8 800 (31.5) (23.9) 2280 (89.8) 2204 (86.8) (30.6) Afbeelding 8.56 Vrije ruimte voorzijde, zijkanten en bij deur voor F8 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 115 Buitenafmetingen en klemafm... Design Guide 70 (2.8) 593 (23.3) 200 (7.9) 535 (21.1) 258 (10.2) 36 (1.4) 36 (1.4) 733 (28.9) Netzijde Motorzijde Afbeelding 8.57 Afmetingen wartelplaat voor F8 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 116 Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. U/T1 96 V/T2 97 W/T3 98 R2/L12 91-1 S2/L22 92-1 T2/L32 93-1 R1/L11 S1/L21 T1/L31 93 Netklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.58 Klemafmetingen voor gelijkrichter-/omvormerkast F8-F9, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 117 Buitenafmetingen en klemafm... Design Guide 240 (9.4) 160 (6.3) 57 (2.2) Netklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.59 Klemafmetingen voor gelijkrichter-/omvormerkast F8-F9, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 118: Buitenafmetingen En Klemafmetingen F9
Buitenafmetingen en klemafm... 315-1200 kW 8.8 Buitenafmetingen en klemafmetingen F9 8.8.1 Buitenafmetingen F9 1400 (55.2) 2280 (89.8) 2204 (86.8) (23.9) (22.8) (30.6) Afbeelding 8.60 Vrije ruimte voorzijde, zijkanten en bij deur voor F9 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 119 673 (26.5) 593 (23.4) 460 (18.1) 37 (1.5) 200 (7.8) 535 (21.1) 258 (10.2) 37 (1.5) 533 (21.0) 603 (23.7) 36 (1.4) 1336 (52.6) Netzijde Motorzijde Afbeelding 8.61 Afmetingen wartelplaat voor F9 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 120 Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. 887 (34.9) 830 (32.7) 629 (24.8) 444 (17.6) 387 (15.2) 151 (6.0) Netklemmen Aardingsstrip Afbeelding 8.62 Klemafmetingen voor optiekast F9, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 121 Buitenafmetingen en klemafm... Design Guide 1031 (40.6) 939 (37.0) 135 (5.3) 44 (1.8) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.63 Klemafmetingen voor optiekast F9, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 122 Buitenafmetingen en klemafm... 315-1200 kW U/T1 96 V/T2 97 W/T3 98 R2/L12 91-1 S2/L22 92-1 T2/L32 93-1 R1/L11 S1/L21 T1/L31 93 Netklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.64 Klemafmetingen voor gelijkrichter-/omvormerkast F8-F9, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 123 Buitenafmetingen en klemafm... Design Guide 240 (9.4) 160 (6.3) 57 (2.2) Netklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.65 Klemafmetingen voor gelijkrichter-/omvormerkast F8-F9, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 124: Buitenafmetingen En Klemafmetingen F10
Buitenafmetingen en klemafm... 315-1200 kW 8.9 Buitenafmetingen en klemafmetingen F10 8.9.1 Buitenafmetingen F10 2280 (89.8) 2204 (86.8) 1600 (63.0) (23.9) (30.6) (30.6) Afbeelding 8.66 Vrije ruimte voorzijde, zijkanten en bij deur voor F10 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 125 Buitenafmetingen en klemafm... Design Guide 70 (2.8) 593 (23.4) 200 (7.8) 535 (21.1) 258 (10.2) 37 (1.5) 36 (1.4) 733 (28.8) 800 (31.5) 1533 (60.4) Netzijde Motorzijde Afbeelding 8.67 Afmetingen wartelplaat voor F10 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 126 Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. U/T1 96 V/T2 97 W/T3 98 R2/L12 91-1 S2/L22 92-1 T2/L32 93-1 R1/L11 S1/L21 T1/L31 93 Netklemmen Aardingsstrip Afbeelding 8.68 Klemafmetingen voor gelijkrichterkast F10-F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 127 Buitenafmetingen en klemafm... Design Guide 240 (9.4) 160 (6.3) 57 (2.2) Netklemmen Aardingsstrip Afbeelding 8.69 Klemafmetingen voor gelijkrichterkast F10-F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 128 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.70 Klemafmetingen voor omvormerkast F10-F11, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 129 Buitenafmetingen en klemafm... Design Guide 308 (12.1) 253 (10.0) 180 (7.1) 44 (1.8) 244 (9.6) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.71 Klemafmetingen voor omvormerkast F10-F11, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 130: Buitenafmetingen En Klemafmetingen F11
Buitenafmetingen en klemafm... 315-1200 kW 8.10 Buitenafmetingen en klemafmetingen F11 8.10.1 Buitenafmetingen F11 2280 2204 (89.7) (86.8) 2400 (94.5) (23.9) (30.6) (30.6) (30.6) Afbeelding 8.72 Vrije ruimte voorzijde, zijkanten en bij deur voor F11 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 131 593 (23.3) 70 (2.8) 200 (7.8) 535 (21.2) 258 (10.2) 37 (1.5) 733 (28.8) 36 (1.4) 800 (31.5) 1533 (60.4) 1600 (63.0) 2333 (91.8) Netzijde Motorzijde Afbeelding 8.73 Afmetingen wartelplaat voor F11 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 132 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. 548 (21.6) 440 (17.3) 151 (5.9) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.74 Klemafmetingen voor optiekast F11/F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 133 Buitenafmetingen en klemafm... Design Guide 548 (21.6) 440 (17.3) 151 (5.9) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.75 Klemafmetingen voor optiekast F11/F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 134 AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW U/T1 96 V/T2 97 W/T3 98 R2/L12 91-1 S2/L22 92-1 T2/L32 93-1 R1/L11 S1/L21 T1/L31 93 Netklemmen Aardingsstrip Afbeelding 8.76 Klemafmetingen voor gelijkrichterkast F10-F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 135 Buitenafmetingen en klemafm... Design Guide 240 (9.4) 160 (6.3) 57 (2.2) Netklemmen Aardingsstrip Afbeelding 8.77 Klemafmetingen voor gelijkrichterkast F10-F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 136 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.78 Klemafmetingen voor omvormerkast F10-F11, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 137 Buitenafmetingen en klemafm... Design Guide 308 (12.1) 253 (10.0) 180 (7.1) 44 (1.8) 244 (9.6) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.79 Klemafmetingen voor omvormerkast F10-F11, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 138: Buitenafmetingen En Klemafmetingen F12
Buitenafmetingen en klemafm... 315-1200 kW 8.11 Buitenafmetingen en klemafmetingen F12 8.11.1 Buitenafmetingen F12 (23.9) 2280 2204 (89.7) (86.8) 2000 (78.8) (24.6) (22.8) (30.6) Afbeelding 8.80 Vrije ruimte voorzijde, zijkanten en bij deur voor F12 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 139 858 (33.8) 994 (39.1) 70 (2.8) 593 (23.3) 200 (7.9) 535 (21.2) 258 (10.2) 37 (1.5) 36 (1.4) 733 (28.8) 800 (31.5) 1933 (76.1) Netzijde Motorzijde Afbeelding 8.81 Afmetingen wartelplaat voor F12 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 140 Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. U/T1 96 V/T2 97 W/T3 98 R2/L12 91-1 S2/L22 92-1 T2/L32 93-1 R1/L11 S1/L21 T1/L31 93 Netklemmen Aardingsstrip Afbeelding 8.82 Klemafmetingen voor gelijkrichterkast F10-F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 141 Buitenafmetingen en klemafm... Design Guide 240 (9.4) 160 (6.3) 57 (2.2) Netklemmen Aardingsstrip Afbeelding 8.83 Klemafmetingen voor gelijkrichterkast F10-F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 142 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.84 Klemafmetingen voor omvormerkast F12-F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 143 Buitenafmetingen en klemafm... Design Guide 308 (12.1) 253 (10.0) 180 (7.1) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.85 Klemafmetingen voor omvormerkast F12-F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 144: Buitenafmetingen En Klemafmetingen F13
315-1200 kW 8.12 Buitenafmetingen en klemafmetingen F13 8.12.1 Buitenafmetingen F13 (23.9) 2280 (89.7) 2204 (86.8) 2800 (110.2) (30.6) (30.6) (24.6) (22.8) Afbeelding 8.86 Vrije ruimte voorzijde, zijkanten en bij deur voor F13 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 145 593 (23.3) 593 (23.3) 200 (7.9 535 (21.1) 258 (10.2) 37 (1.5) 36 (1.4) 733 (28.9) 800 (31.5) 1533 (60.4) 1600 (63.0) 2733 (107.6) Netzijde Motorzijde Afbeelding 8.87 Afmetingen wartelplaat voor F13 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 146 Elke klem biedt ruimte voor 4 kabels met kabelschoen of voor een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante aansluitpunt in de frequentieregelaar. 548 (21.6) 440 (17.3) 151 (5.9) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.88 Klemafmetingen voor optiekast F11/F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 147 Buitenafmetingen en klemafm... Design Guide 548 (21.6) 440 (17.3) 151 (5.9) 244 (9.6) Netklemmen Aardingsstrip Afbeelding 8.89 Klemafmetingen voor optiekast F11/F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 148 AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW U/T1 96 V/T2 97 W/T3 98 R2/L12 91-1 S2/L22 92-1 T2/L32 93-1 R1/L11 S1/L21 T1/L31 93 Netklemmen Aardingsstrip Afbeelding 8.90 Klemafmetingen voor gelijkrichterkast F10-F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 149 Buitenafmetingen en klemafm... Design Guide 240 (9.4) 160 (6.3) 57 (2.2) Netklemmen Aardingsstrip Afbeelding 8.91 Klemafmetingen voor gelijkrichterkast F10-F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 150 ® AutomationDrive FC 302 Buitenafmetingen en klemafm... 315-1200 kW Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.92 Klemafmetingen voor omvormerkast F12-F13, vooraanzicht Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 151 Buitenafmetingen en klemafm... Design Guide 308 (12.1) 253 (10.0) 180 (7.1) Remklemmen Aardingsstrip Motorklemmen – – Afbeelding 8.93 Klemafmetingen voor omvormerkast F12-F13, zijaanzicht MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 152: Overwegingen Voor Mechanische Installatie
• Maximumdiameter voor stang: 20 mm (0,8 in). • Hoek tussen de bovenzijde van de frequentiere- gelaar en de hijskabel: minimaal 60°. Afbeelding 9.2 Aanbevolen hijsmethode voor behuizing F1/F2/F9/F10 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 153: Bedrijfsomgeving
7.5 Omgevingscondities voor speci caties met Voorkom dat stof zich op het koellichaam en de betrekking tot de omgevingscondities. ventilatoren ophoopt. Zie de bedieningshandleiding voor meer informatie over service en onderhoud. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 154: Explosiegevaarlijke Omgevingen
• Zorg voor kabeldoorvoer vanaf de onderzijde. • Korte motorkabels 1) Neem voor niet-typische installaties contact op met de • Sinus lters als er geen afgeschermde motorkabels fabriek. worden gebruikt Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 155: Koeling
700 (412) 985 (580) IP 54/Type 12 525 (309) 985 (580) F8-F13 IP 21/Type 1 700 (412) 985 (580) IP 54/Type 12 525 (309) 985 (580) Tabel 9.3 Nominale luchtstroom F1-F4 en F8-F13 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 156: Externe Luchtkanalen En Reductie
Handmatige reductie Wanneer de volgende condities aanwezig zijn, adviseert Danfoss om een frequentieregelaar te selecteren met een vermogensklasse die 1 stap hoger is (bijvoorbeeld P710 in plaats van P630): •...
Pagina 157: Reductie Wegens Bedrijf Bij Lage
Voor hoogtes tot 1000 m (3281 ft) is geen reductie nodig. Voor hoogtes boven 1000 m (3281 ft) moet de omgevingstemperatuur (T ) of de maximale uitgangs- stroom (I ) worden verlaagd. Zie Afbeelding 9.8. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 158: Reductie Wegens Omgevingstemperatuur
50 ˚C (122 ˚F) 45 ˚C (113 ˚F) 55 ˚C (131 ˚F) 50 ˚C (122 ˚F) 55 ˚C (131 ˚F) Tabel 9.5 Tabellen voor reductie wegens omgevingstemperatuur voor behuizing E1-E2, F1-F4 en F8-F13, 525-690 V Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 159: Overwegingen Voor Elektrische Installatie
Het niet opvolgen van de aanbeveling kan ertoe leiden raakt. dat de RCD niet de beoogde beveiliging biedt. Overstroombeveiliging • Aanvullende beschermende apparatuur, zoals kortsluitbeveiliging of thermische motorbevei- MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 160: Bedradingsschema
Afbeelding 10.1 Eenvoudig bedradingsschema A = analoog, D = digitaal 1) Klem 37 (optioneel) wordt gebruikt voor Safe Torque O . Installatie-instructies voor de STO-functie vindt u in Bedieningshand- leiding Safe Torque O . Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 161: Aansluitingen
Zorg ervoor dat de juiste zekeringen worden gebruikt in overeenstemming met lokale voorschriften. De netvoeding wordt aangesloten op de netschakelaar als die aanwezig is. Afbeelding 10.2 Aansluiting op de netvoeding, behuizing E1- E2 en F1-F4 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 162 4) Als 1 van de modulaire 6-pulsgelijkrichters onbruikbaar wordt, kan de frequentieregelaar met behulp van slechts één 6-pulsgelij- krichter werken bij een lagere belasting. Neem contact op met Danfoss voor informatie over het opnieuw aansluiten. 5) Hier wordt geen parallelle netbekabeling afgebeeld. Bij gebruik van een 12-pulsfrequentieregelaar als een 6-pulsfrequentiere- gelaar moet voor de netkabels een gelijk aantal kabels van dezelfde lengte worden gebruikt.
Pagina 163: Dc-Busaansluiting
Steraansluiting U2, V2, W2. Klem Functie U2, V2 en W2 moeten 88, 89 DC-bus afzonderlijk onderling worden Tabel 10.3 DC-aansluitklemmen verbonden. Tabel 10.1 Aansluiting motorkabels voor behuizing E1-E2 en F1-F4 1) Aardverbinding (veiligheidsaarde) MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 164: Aansluiting Loadsharing
Loadsharing verbindt de DC-tussenkringen van meerdere frequentieregelaars met elkaar. Zie hoofdstuk 5.5 Overzicht loadsharing voor een overzicht. Voor de loadsharingfunctie is extra apparatuur nodig en moeten veiligheidsmaatregelen worden getro en. Raadpleeg Danfoss voor aanbevelingen voor bestellen en installeren. Klem Functie...
Pagina 165: Voedingsaansluiting Externe Ventilator
USB-kabel te voorkomen. Wanneer u de pc via een USB-kabel op de frequentiere- gelaar aansluit, adviseert Danfoss om een USB-isolator met galvanische scheiding te gebruiken om de USB-hostcon- troller van de pc te beschermen tegen verschillen in aardpotentiaal.
Pagina 166 Dit probleem is te verhelpen door een vere eningskabel naast de stuurkabel te plaatsen. Minimale kabeldoorsnede: 16 mm² (6 AWG). Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 167 Bij de IP 21/54 (NEMA 1/NEMA 12)-eenheid moet een afdekplaat worden verwijderd. Het nummer van de set voor bovenaansluiting van de veldbus is 176F1742. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 168 Parameter Standaard- Beschrijving instelling 12, 13 – +24 V DC 24 V DC-voedings- spanning voor digitale ingangen en externe transductoren. De maximale uitgangs- stroom bedraagt 200 mA voor alle 24 V- belastingen. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 169 4-20 mA bij maximaal 500 Ω. – +10 V DC 10 V DC analoge voedingsspanning Afbeelding 10.14 Ingangspolariteit van stuurklemmen (PNP – voor potentiometer of source) thermistor. Maximaal 15 mA. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 170 Afbeelding 10.15 Ingangspolariteit van stuurklemmen (NPN – sink) LET OP Gebruik afgeschermde kabels om aan de EMC-emissie- speci caties te voldoen. Zie hoofdstuk 10.16 EMC-correcte installatie voor meer informatie. Afbeelding 10.16 Aansluiting afscherming en trekontlasting van stuurkabel Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 171 11 12 13 14 11 12 13 14 11 12 13 14 15 16 17 18 15 16 17 18 15 16 17 18 15 16 17 18 15 16 17 18 Afbeelding 10.17 12-pulsstuurklemmen MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 172: Zekeringen En Circuitbreakers
Om de installatie tegen elektrische gevaren en brand te beveiligen, moeten alle aftakcircuits in een installatie, zoals in schakelinrichtingen en machines, zijn voorzien van een beveiliging tegen kortsluiting en overstroom volgens de nationale/ internationale voorschriften. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 173: Zekeringopties Voeding/Halfgeleider
20 695 32.2000 P710 170M7083 2500 A, 700 V 170M7083 20 695 32.2500 P800 170M7083 2500 A, 700 V 170M7083 20 695 32.2500 Tabel 10.13 380-480/500 V, behuizing F, netzekeringopties voor UL-conformiteit MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 174 -TN/80 Type T, -/110 of TN/110 Type T. Elk vermeld type UL-zekering vanaf 500 V met bijbehorend stroomniveau mag worden gebruikt om te voldoen aan de UL-vereisten. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 175: Extra Zekeringen
Tabel 10.21 Op 30 A afgezekerde klemmen Behuizing Bussmann PN Klasse Alternatieve zekeringen LPJ-6 SP of SPI 6 A, 600 V Elke vermelde klasse J met dubbel element, tijdsver- traging, 6 A Tabel 10.22 Zekering stuurtransformator MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 176 1400 A, 700 V 20 681 32.1400 P710 170M8611 1100 A, 1000 V 20 781 32.1000 P800 170M6467 1400 A, 700 V 20 681 32.1400 Tabel 10.27 Zekeringen DC-tussenkring omvormermodule, 380-500 V Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 177: Netschakelaars En Contactors
Merlin Gerin NRKF36000S20AAYP P710-P800 Merlin Gerin NRKF36000S20AAYP 525-690 V E1-E2 P355-P560 ABB OETL-NF600A P630-P710 Merlin Gerin NPJF36000S12AAYP P800 Merlin Gerin NRKF36000S20AAYP P900-P1M2 Merlin Gerin NRKF36000S20AAYP Tabel 10.30 Netschakelaars, behuizing E1-E2 en F3-F4 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 178 P630, 380-500 V Eaton XTCEC14P22B P900, 525-690 V Eaton XTCE820N22A P710-P800, 380-500 V Eaton XTCEC14P22B P1M2, 525-690 V Tabel 10.32 Ingangscontactors, behuizing F3-F4 LET OP Door klant geleverde 230 V-voeding is vereist voor contactors. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 179: Motor
2 (bijvoorbeeld 2, 4, 6 hoger zijn dan de nominale uitgangsstroom l of 8). 1 kabel is niet toegestaan. De kabels tussen de van de frequentieregelaar. klemmen van de omvormermodules en het eerste MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 180 • Het elektronisch thermisch relais (ETR) van de gebruikt en moet parameter 1-01 Motorbesturings- frequentieregelaar kan niet worden gebruikt als principe worden ingesteld op [0] U/f. bescherming tegen overbelasting van de motor. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 181: Motorisolatie
Tabel 10.34. Als een motor een lagere isolatiewaarde heeft, de machine. Deze procedure kan adviseert Danfoss om een dU/dt- of sinus lter te complex zijn bij pompen. gebruiken. Leg een directe aardverbinding aan tussen de motor en de motorbelasting.
Pagina 182 LET OP gebruikt om de overtollige warmte af te voeren. De circuitweerstand van de geselecteerde remweerstand LET OP mag niet hoger zijn dan de waarde die door Danfoss wordt aanbevolen. Zorg ervoor dat de weerstand geschikt is voor de vereiste remtijd.
Pagina 183: Regeling Met Remfunctie
Als er in de rem-IGBT kortsluiting ontstaat, aardverbinding. adviseert Danfoss om een voorziening te gebruiken die de rem loskoppelt. De aardlekstroom bestaat uit meerdere componenten en hangt af van diverse systeemcon guraties, waaronder: •...
Pagina 184 Aarddraad (klem 95) met een dwarsdoorsnede van minimaal 10 mm² (8 AWG) • 2 afzonderlijke aarddraden die beide voldoen aan de regels ten aanzien van maatvoering Zie EN-IEC 61800-5-1 en EN 50178 voor meer informatie. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 185: It-Net
25 m (82 Rendement van de motor (η MOTOR ft), adviseert Danfoss om parameter 14-50 RFI- lter in te Het rendement van een motor die is aangesloten op de ® stellen op Aan. Zie ook Application Note, VLT frequentieregelaar, hangt af van het magnetiseringsniveau.
Pagina 186: Akoestische Ruis
Danfoss ten zeerste aan om op de uitgang van de frequentiere- gelaar een dU/dt- lter of sinus lter te monteren. Zie de Design Guide voor uitgangs lters voor meer informatie over dU/dt- en sinus lters.
Pagina 187: Overzicht Elektromagnetische Compatibiliteit (Emc)
) wordt naar de eenheid teruggevoerd via de veiligheidsaarde, PE (I ), waardoor er slechts een klein magnetisch veld (I ) van de afgeschermde motorkabel overblijft. De afscherming vermindert de interferentie door straling, maar verhoogt de laagfrequentinterferentie op het net. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 188 Mogelijke shunt voor parasitaire-capaciteitspaden (verschilt per installatie) Afscherming Common-modelekstroom Netvoeding Afgeschermde motorkabel Frequentieregelaar Veiligheidsaarde (4e geleider in motorkabels) Afgeschermde motorkabel Onbedoelde common-modestroom Motor – – Afbeelding 10.27 Elektrisch model met zo weinig mogelijk lekstromen Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 189: Emc-Testresultaten
De frequentieregelaars voldoen aan de EMC-eisen zoals vermeld in EN-IEC 61800-3:2004+A1:2011, categorie C3, voor werktuigen die per fase meer stroom trekken dan 100 A en zijn geïnstalleerd in de tweede omgeving. Conformiteitstests zijn uitgevoerd met een afgeschermde motorkabel van 150 m (492 ft). MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 190 De immuniteitseisen voor frequentieregelaars hangen af van de omgeving waarin ze geïnstalleerd zijn. De eisen voor industriële omgevingen zijn zwaarder dan de eisen voor woon- en kantooromgevingen. Alle frequentieregelaars van Danfoss voldoen aan de eisen voor zowel industriële omgevingen als woon-/kantooromgevingen.
Pagina 191: Emc-Compatibiliteit
Gebruik frequentieregelaars met hoogwaardige RFI- lters om een hoog immuniteitsniveau te realiseren. LET OP RADIOSTORING In een woonomgeving kan dit product radiostoring veroorzaken. In dat geval kan het nodig zijn om aanvullende corrigerende maatregelen te tre en. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 192: Emc-Correcte Installatie
Voer de stromen naar de eenheid terug met Neem voor installaties op hoogtes boven 2000 m (6500 behulp van een metalen montageplaat. Zorg voor ft) contact op met Danfoss in verband met PELV-confor- een goed elektrisch contact van de montageplaat, miteit.
Pagina 193 Gemeenschappelijk aardingsrail. Volg de nationale en lokale netkabels voorschriften ten aanzien van kastaarding op. Netvoeding Remweerstand Blank (ongelakt) oppervlak Metalen aansluitdoos Tandveerringen Aansluiting naar motor Remkabel (afgeschermd) Motor Motorkabel (afgeschermd) EMC-kabelwartel Afbeelding 10.29 Voorbeeld van correcte EMC-installatie MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 194: Overzicht Harmonischen
< 0,1 het distributiesysteem. Hogere impedanties leiden tot hogere niveaus van spanningsvervorming. Tabel 10.46 Harmonische stromen vs. RMS-ingangsstroom De spanningsvervorming op de netvoeding hangt af van de grootte van de harmonische stromen vermenigvuldigd Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 195 Er zijn 2 Europese normen die betrekking hebben op limieten van klasse 3 in typische systeemcondities ((R > harmonischen in het frequentiebereik van 0 Hz tot 9 kHz: 10 of < 10%). Vk Line MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 196: Harmonischenberekening
Frequentieregelaars van Danfoss voldoen aan de volgende normen: • IEC61000-2-4 • IEC61000-3-4 • G5/4 10.17.5 Harmonischenreductie In gevallen waarbij extra onderdrukking van harmonischen vereist is, biedt Danfoss de volgende apparatuur om de harmonischen te beperken: • ® 12-Pulse Drives • ® Low Harmonic Drives • ®...
Pagina 197: Elementaire Werkingsprincipes Van Een Frequentieregelaar
11 Elementaire werkingsprincipes van een frequentieregelaar 11.2 Frequentieregelaarbesturingen Dit hoofdstuk geeft een overzicht van de primaire componenten en circuits van een Danfoss frequentiere- Voor het regelen van de motor worden de volgende gelaar. Het beschrijft de interne elektrische en processen gebruikt: signaalverwerkingsfuncties.
Pagina 198: Externe Verwerking Van Referenties
0%, heeft de schaling geen invloed op de referentie. Er kunnen ook externe referenties naar de frequentiere- gelaar worden gestuurd; dit gebeurt meestal via een Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 199: Verwerking Van Terugkoppelingen
Dit type regeling gebruikt 2 of 3 terugkoppelingssensoren maar slechts 1 setpoint. De terugkoppelingen kunnen worden opgeteld, afgetrokken of gemiddeld. Bovendien kan de maximum- of minimumwaarde worden gebruikt. Setpoint 1 wordt uitsluitend in deze con guratie gebruikt. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 200 Aangezien de vierkantswortel van druk evenredig is met de ow, levert de vierkantswortel van het druksignaal een waarde op die evenredig is met de ow; zie Afbeelding 11.5. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 201: Regelstructuur Zonder Terugkoppeling
In de getoonde con guratie in Afbeelding 11.6 werkt de frequentieregelaar op basis van een regeling zonder terugkoppeling. De frequentieregelaar ontvangt ingangssignalen via het LCP (handmodus) of via een extern signaal (automodus). MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 202 De koppelregelingsfunctie wordt gebruikt bij toepassingen waar het koppel op de uitvoeras van de motor de toepassing regelt voor spankrachtregeling. Het koppel is in te stellen door middel van een analoge, digitale of Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 203 Zie Actieve/inactieve parameters bij verschillende omvormerbesturingsmodi in de programmeerhandleiding om te zien welke regelcon guratie voor uw toepassing beschikbaar is op basis van het gekozen type motor (AC-motor of PM-motor met niet- uitspringende magneten). MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 204 Selecteer [3] Proces in parameter 1-00 Con guratiemodus om de proces-PID-regeling te gebruiken voor een regeling met terugkoppeling van bijvoorbeeld de snelheid of de druk in de toepassing die wordt geregeld. De parameters voor de proces-PID zijn te vinden in parametergroep 7-2* Procesreg. Terugk. en 7-3* Proces-PID-reg. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 205 In Afbeelding 11.10 is de motorregeling in deze con guratie afhankelijk van een terugkoppelingssignaal van een encoder of resolver die rechtstreeks op de motor is geïnstalleerd (ingesteld in parameter 1-02 Flux motorterugk.bron). De totale referentie kan worden gebruikt als invoer voor de snelheids-PID-regeling of rechtstreeks worden gebruikt als koppelreferentie. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 206: Interne Stroomregeling In De Modus Vvc
Wanneer de frequentieregelaar tijdens motorwerking of generatorwerking de stroomgrens bereikt, probeert hij zo snel mogelijk onder de vooraf ingestelde koppelbegrenzingen te komen, zonder de controle over de motor te verliezen. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 207: Toepassingsvoorbeelden
Opmerkingen: Stel parame- D IN tergroep 1-2* Motordata in op basis van het motortypeplaatje. +10 V A IN A IN A OUT Tabel 12.1 Bedradingscon guratie voor AMA als klem 27 is aangesloten MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 208: Bedradingscon Guraties Voor Een Analoge Snelheidsreferentie
High Ref./Feedb. jumperkabel naar klem 27 Value A OUT nodig. * = standaardwaarde Opmerkingen: Tabel 12.5 Bedradingscon guratie voor start-/stopcommando Tabel 12.3 Bedradingscon guratie voor een analoge met Safe Torque O snelheidsreferentie (spanning) Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 209 A OUT Tabel 12.7 Bedradingscon guratie voor Start/stop met omkeren en 4 vooraf ingestelde toerentallen Tabel 12.6 Bedradingscon guratie voor pulsstart/stop Speed Latched Start (18) Stop Inverse (27) Afbeelding 12.3 Pulsstart/Stop geïnverteerd MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 210: Bedradingscon Guratie Voor Een Externe Reset Na Alarm
[21] Snelh. D IN Klem 29 digitale omh. D IN ingang D IN Parameter 5-14 [22] Snelh. Klem 32 digitale omlaag ingang * = standaardwaarde Opmerkingen: Tabel 12.10 Bedradingscon guratie voor snelheid omhoog/omlaag Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 211: Bedradingscon Guratie Voor Rs485-Netwerkaansluiting
D IN baudsnelheid in de parameters. U - I +10 V A IN A IN A OUT Tabel 12.12 Bedradingscon guratie voor een motorthermistor RS-485 Tabel 12.11 Bedradingscon guratie voor RS485- netwerkaansluiting MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 212: Bedradingscon Guratie Voor Een Relaissetup Met Smart Logic Control
De helft van Parameter 2-21 Parameter 13-52 [32] Dig. de nominale Snelheid SL-controlleractie uitgang A laag slip van de remactivering motor [TPM] * = standaardwaarde Opmerkingen: Tabel 12.14 Bedradingscon guratie voor mechanische rembesturing Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 213: Bedradingscon Guratie Voor De Encoder
Dit proces zorgt ervoor dat het hijswerktuig stopt, ook als de frequentieregelaar zelf het vereiste koppel Maximale kabellengte 5 m (16 ft). niet kan verwerken, bijvoorbeeld vanwege extreme overbe- lasting. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 214 Relaisuitgang [0] (Relais 1) (Parameter 5-40 Functierelais = [32] Mech. rembesturing) Start 0.1 Amp Externe 24 VDC P 5-40 [0] [32] Aansluiting mechanische rem Afbeelding 12.8 Bedradingscon guratie voor koppelbe- grenzing en stop Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 215: Een Frequentieregelaar Bestellen
Als u een frequentieregelaar met een ander taalpakket wilt website: www.danfoss.com/drives. De Con gurator bestellen, kunt u contact opnemen met het verkoop- genereert een typecodereeks en een 8-cijferig bestel- kantoor van Danfoss in uw regio. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 216 2) Neem contact op met de fabriek voor toepassingen waarvoor maritieme certi catie nodig is 13.1.2 Besteltypecode voor behuizing F1-F4 en F8-F13 Beschrijving Pos. Mogelijke optie Productgroep 1–6 FC-302 Vermogens- 7–10 P250-P1200 kW klasse Netspanning 11–12 T5: 380-500 V AC T7: 525-690 V AC Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 217 D: Safe Torque O met Pilz-veiligheidsrelais en rem-IGBT R: Regeneratieklemmen M: IEC-noodknop (met Pilz-veiligheidsrelais) N: IEC-noodknop met rem-IGBT en remaansluitklemmen P: IEC-noodknop met regeneratieklemmen Display G: gra sch lokaal bedieningspaneel LCP Coating C: gecoate printplaat printplaat MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 218 ® AU: VLT PROFIBUS Converter MCA 114 ® AL: VLT PROFINET MCA 120 ® AN: VLT EtherNet/IP MCA 121 ® AQ: VLT Modbus TCP MCA 122 ® AY: VLT Powerlink MCA 123 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 219: Bestelnummers Voor Opties/Sets
Powerlink MCA 123 ® 130B5546 130B5646 EtherCAT MCA 124 Tabel 13.6 Bestelnummers voor A-opties Neem contact op met uw Danfoss-leverancier voor informatie over de compatibiliteit van veldbus- en toepassingsopties met oudere software- versies. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 220: Bestelnummers Voor B-Opties: Functionele Uitbreidingen
MCT 10 setupsoftware – 25 gebruikers ® 130B1004 MCT 10 setupsoftware – 50 gebruikers ® 130B1005 MCT 10 setupsoftware – 100 gebruikers ® 130B1006 MCT 10 setupsoftware – onbeperkt aantal gebruikers Tabel 13.10 Bestelnummers voor softwareopties Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 221: Bestelnummers Voor Sets
Bij gebruik van de gezamenlijke motorklemmen hoeven tussen elke omvormer en het koppelpunt van het uitgangs- lter (of de motor) niet per se kabels met dezelfde lengte te worden gebruikt. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 222 Paneelmontageset inclusief numeriek LCP, bevestigingsmateriaal en 130B1114 pakking LCP-set, IP 21 Paneelmontageset voor alle LCP's inclusief bevestigingsmateriaal, 3 m 130B1117 (9 ft) kabel en pakking Tabel 13.11 Beschikbare sets voor behuizing E1-E2 en F1-F13 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 223: Bestelnummers Voor Lters En Remweerstanden
Advanced Harmonic Filters AHF 005/AHF 010 Design Guide. • Output Filters Design Guide. 13.4 Reserveonderdelen ® Raadpleeg de VLT Shop of de Drive Con gurator (www.danfoss.com/drives) om te zien welke reserveonderdelen leverbaar zijn voor uw toepassing. MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 224: Bijlage
Nominale uitgangsstroom van de inverter Seconde Stroomgrens SCCR Nominale kortsluitstroom Nominale motorstroom SFAVM Stator Flux Asynchrone Vectormodulatie Maximale uitgangsstroom VLT,MAX Statuswoord De nominale uitgangsstroom die door de frequen- VLT,N SMPS Schakelende voeding tieregelaar wordt geleverd Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 225: De Nities
Cos phi wordt ook wel verschuivingsfactor genoemd. 14.2 De nities Zowel lambda als cos phi worden in ® hoofdstuk 7.3 Netvoeding gespeci ceerd voor Danfoss VLT Remweerstand frequentieregelaars. De remweerstand is een module die het remvermogen kan opnemen dat bij regeneratief remmen wordt gegenereerd.
Pagina 226: Installatie En Setup Rs485
Gebruik altijd hetzelfde type kabel binnen het gehele netwerk om problemen met verschillende impedanties te voorkomen. Gebruik altijd een afgeschermde motorkabel om een motor aan te sluiten op de frequentieregelaar. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 227: Emc-Voorzorgsmaatregelen
14.4.1 Overzicht FC-protocol 14.3.1 EMC-voorzorgsmaatregelen Het FC-protocol, ook wel aangeduid als FC-bus of standaardbus, is de standaard veldbus van Danfoss. Het De volgende EMC-voorzorgsmaatregelen worden speci ceert een toegangsmethode op basis van het aanbevolen om te zorgen voor een ruisvrije werking van master-slaveprincipe voor communicatie via een veldbus.
Pagina 228: Rs485: Telegramstructuur Fc-Protocol
Dan volgt een aantal databytes (variabel, afhankelijk van de eerste byte van het telegram ontvangen is, is de het telegramtype). berekende checksum 0. Het telegram eindigt met een datastuurbyte (BCC). DATA Afbeelding 14.6 Telegramstructuur Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 229 Het parameterblok wordt gebruikt voor het overdragen van parameters tussen master en slave. Het datablok bestaat uit 12 bytes (6 woorden) en bevat ook het procesblok. Afbeelding 14.8 Parameterblok Tekstblok Het tekstblok wordt gebruikt om teksten te lezen of te schrijven via het datablok. PCD1 PCD2 Afbeelding 14.9 Tekstblok MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 230 PWE-blok en verzendt u dit van de master naar de slave. Commando kan niet worden uitgevoerd. Tekst overgedragen. Als de slave antwoordt op een parameterverzoek Tabel 14.5 Antwoord slave ⇒ master (leescommando), wordt de actuele parameterwaarde naar Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 231: Ondersteunde Datatypen
Tekstreeks Bytereeks Tijdverschil PCD 1 PCD 2 Stuurtelegram (master ⇒ slave) stuurwoord Gereserveerd Referentiewaarde Stuurtelegram (slave ⇒ master) statuswoord Bitvolgorde Actuele uitgangs- frequentie Tabel 14.7 Ondersteunde datatypen Tabel 14.9 PCD-volgorde MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 232: Rs485: Parametervoorbeelden Fc-Protocol
= 03E8 hex – datawaarde 1000, wat overeenkomt met 100 Hz; zie hoofdstuk 14.5.12 Conversie. Danfoss gaat ervan uit dat de geïnstalleerde regelaar de interfaces in deze handleiding ondersteunt en dat strikt wordt voldaan aan de vereisten voor de regelaar én de...
Pagina 233: Frequentieregelaar Met Modbus Rtu
PI-regelaar. fouten worden als resultaat gezonden. Tekens voor verzending moeten voor elk veld in hexadecimale notatie 00-FF zijn gesteld. De frequentieregelaar bewaakt de netwerkbus continu, ook tijdens stille intervallen. Wanneer MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 234 Na de foutcontrole wordt eerst de lage byte van het veld slave reageert. aangeplakt, gevolgd door de hoge byte. De hoge byte van de CRC is de laatste byte die in het bericht wordt verzonden. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 235: Adressering Spoelregister
Setup lsb Geen spanningswaar- Spanningswaarschuwing Setup msb schuwing Geen omkeren Omkeren Niet binnen stroomgrens Stroomgrens Tabel 14.14 Stuurwoord frequentieregelaar (FC-pro el) Geen thermische Thermische waarschuwing waarschuwing Tabel 14.15 Statuswoord frequentieregelaar (FC-pro el) MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 236 Uitgangsgegevens: statuswoordregister frequentieregelaar (STW). 50210 Uitgangsgegevens: Hoofdregister actuele waarde frequentieregelaar (MAV). Tabel 14.16 Registers 1) Wordt gebruikt om aan te geven welk indexnummer wordt gebruikt om toegang te krijgen tot een geïndexeerde parameter. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 237: Rs485: Berichtfunctiecodes Modbus Rtu
14.10.2 Dataopslag Spoel 65 decimaal bepaalt of data die naar de frequentie- regelaar weggeschreven wordt, wordt opgeslagen in EEPROM en RAM (spoel 65 = 1) of enkel in RAM (spoel 65 = 0). MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 238: Tekstblokken
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 parameter 2-02 DC Braking Time. Afbeelding 14.16 CW master naar slave Bit 02 = 1 leidt tot uitloop. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 239 3-52 Ramp 2 Ramp Down Time) is actief. 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Afbeelding 14.17 STW slave naar master MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 240 Bit 06, Geen fout/uitschakeling met blokkering communicatieprobleem optreedt. Bit 06 = 0: de frequentieregelaar staat niet in de foutmodus. Bit 06 = 1: de frequentieregelaar is uitgeschakeld en geblokkeerd. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 241: Referentiewaarde Bussnelheid
Par.3-00 set to Reverse Forward (1) -max- +max Par.3-03 Par.3-03 Max reference Max reference 100% (0hex) (4000hex) Par.3-00 set to Forward (0) min-max Par.3-02 Par.3-03 Max reference Min reference Afbeelding 14.19 Referentie en MAV MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 242 123 is geselecteerd in parameter 5-40 Functierelais. als bit 04 = 0 en bit 00-03 = 1. Bit 02 = 1 betekent dat de frequentieregelaar zich in Status 1 bevindt: Inschakeling geblokkeerd. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 243 Wanneer bit 02 = 0, is bit 00, 01 of 02 van het stuurwoord [0] Dig. ingang in parameter 8-54 Omkeerselectie. 0 (Uit 1, Uit 2, Uit 3 of Vrijloop) – anders wordt de frequen- tieregelaar uitgeschakeld (trip). MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 244 Bit 11, Niet in bedrijf/in bedrijf Wanneer bit 11 = 0, draait de motor niet. Wanneer bit 11 = 1, ontvangt de frequentieregelaar een startsignaal of is de uitgangsfrequentie hoger dan 0 Hz. Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 245: Trefwoordenregister
Overzicht..................... 22 Buitenafmetingen................. 116 Klemafmetingen................118 Automatische energieoptimalisatie (AEO)........21 Wartelplaat..................117 Belastingscyclus Berekening..................180 Backchannelkoeling................153 De nitie..................... 223 Bedieningshandleiding................ 5 Bedradingsschema Frequentieregelaar............... 158 NAMUR-klemmen................. 170 Typische toepassingsvoorbeelden......... 205 Voedingsaansluitingen..............159 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 246 Beschrijvingen en standaardinstellingen voor in-/uitgan- Rendement frequentieregelaar..........222 gen..167 Stroomgrens..................222 Speci caties ingangen..............53 Uitgangsstroom................222 Speci caties uitgangen..............54 Fourier-analyse..................192 Draden....................157 zie ook Kabels Frequentiebypass................. 24 DU/dt...................... 184 EAC-markering..................9 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 247 Isolatie....................179 Koppel IT-net....................... 183 Bedradingscon guratie voor koppelbegrenzing en stop..Karakteristiek..................52 Regeling.................... 201 Kabelklem..................... 163 Kortsluiting Berekening verhouding.............. 193 Beveiliging................19, 170 De nitie..................... 224 Remmen..................27, 181 SCCR-waarde................... 172 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 248 Regelaar................22, 198, 201 Thermische beveiliging............22, 177 Pigtails....................190 Thermistor, bedradingscon guratie........209 Typeplaatje..................24 PLC......................164 Volledig koppel................. 24 Positioneringsregelaar................ 35 Potentiometer................167, 208 POWERLINK..................... 33 NAMUR-klemmen................170 Procesregeling..................201 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 249 Sinus lter................... 36, 161 Mechanische houdrem..............27 Voedingsaansluitingen..............161 Regeling met remfunctie............181 Sensoringangoptie................34 Statisch remmen................27 Seriële communicatie............... 166 Sets Beschikbaarheid behuizing............18 Beschrijvingen................220 Bestelnummers................220 Sinus lter..................36, 161 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 250 Waarschuwingen................6, 157 Bedradingscon guratie voor snelheidsreferentie..... 208 PID-terugkoppeling..............200 Wartelplaat....................59 Regeling.................... 200 Weerstandsrem..................26 Transductor..................166 Woonomgeving.................. 187 Transformator Aansluiting..................162 E ecten van harmonischen............192 TÜV-certi caat..................9 Typecode....................213 Danfoss A/S © 11/2017 Alle rechten voorbehouden. MG34S310...
Pagina 251 Opties....................171 Pilz-relais................... 174 Speci caties voor 380-500 V............40 Speci caties voor 525-690 V............46 Stuurtransformator............... 173 Ventilator..................173 Voeding/halfgeleider..............171 Voor gebruik met voedingsaansluitingen......159 Waarschuwing overstroombeveiliging......... 157 Zonder terugkoppeling..............199 MG34S310 Danfoss A/S © 11/2017 Alle rechten voorbehouden.
Pagina 252 Dit geldt eveneens voor reeds bestelde producten, mits zulke wijzigingen aangebracht kunnen worden zonder dat veranderingen in reeds overeengekomen speci caties noodzakelijk zijn. Alle in deze publicatie genoemde handelsmerken zijn eigendom van de respectievelijke bedrijven. Danfoss en het Danfoss-logo zijn handelsmerken van Danfoss A/S.

Danfoss VLT AutomationDrive FC 302 Series Gebruikershandleiding

Quick Links

Gerelateerde Handleidingen voor Danfoss VLT AutomationDrive FC 302 Series

Samenvatting van Inhoud voor Danfoss VLT AutomationDrive FC 302 Series

Inhoudsopgave
