Spuitboom nastellen – Algemene informatie
Alvorens met de afstelwerkzaamheden te beginnen eerst deze controlelijst raadplegen.
1. Zorg dat de veldspuit altijd goed gesmeerd is (zie het hoofdstuk 'Smering').
2. Koppel de veldspuit aan de trekker.
3. Parkeer trekker en veldspuit op een vlakke en stevige ondergrond.
4. Schakel de parkeerremmen van trekker en trailer in.
5. Plaats wielkeggen achter de wielen om wegrollen te voorkomen.
6. Klap de spuitboom uit.
7. Zet de scheefstelling in de neutrale stand (horizontaal).
8. Plaats stevige steunen onder elke spuitboomsectie om de hydraulische cilinders te ontlasten.
Als u over een hefvoorziening beschikt, ondersteun dan minimaal de middelste sectie, omdat dit het zwaarste deel
van de spuitboom is (weegt tot wel 1000 kg).
€
GEVAAR! Tijdens het afstellen mag zich niemand onder de spuitboom bevinden.
μ
LET OP! Spuitboomsecties die tijdens het instellen niet worden ondersteund, kunnen vallen of moeilijkheden geven
bij het instellen.
9. Controleer de spuitboomuitlijning.
Gebruik een waterpas of meet de afstand vanuit dezelfde punten links en rechts op de boomhelften tot de grond
(gebruik deze methode voor horizontale uitlijning, en alleen op een vlakke ondergrond). Bij gebruik van
laatstgenoemde methode moeten beide afstanden tot de grond dezelfde zijn voor een horizontale spuitboom.
€
GEVAAR! De hydrauliekcilinders moeten worden afgesteld terwijl het systeem drukloos is.
μ
LET OP! Instellingen van linker en rechter boomhelft moeten altijd gelijk zijn.
μ
LET OP! Zie voor informatie over spuitboomterminologie 'Spuitboom' op blz. 61.
Uitlijnen middelste en binnenste secties
Het uiteinde van de spuitboom moet enigszins naar voren wijzen (1 cm per m boomlengte). Pas indien nodig de lengte van
de in-/uitklapcilinder tussen de middelste en buitenste sectie als volgt aan:
1. Klap de spuitboom uit.
2. Haal de druk van de hydraulische inklapcilinders.

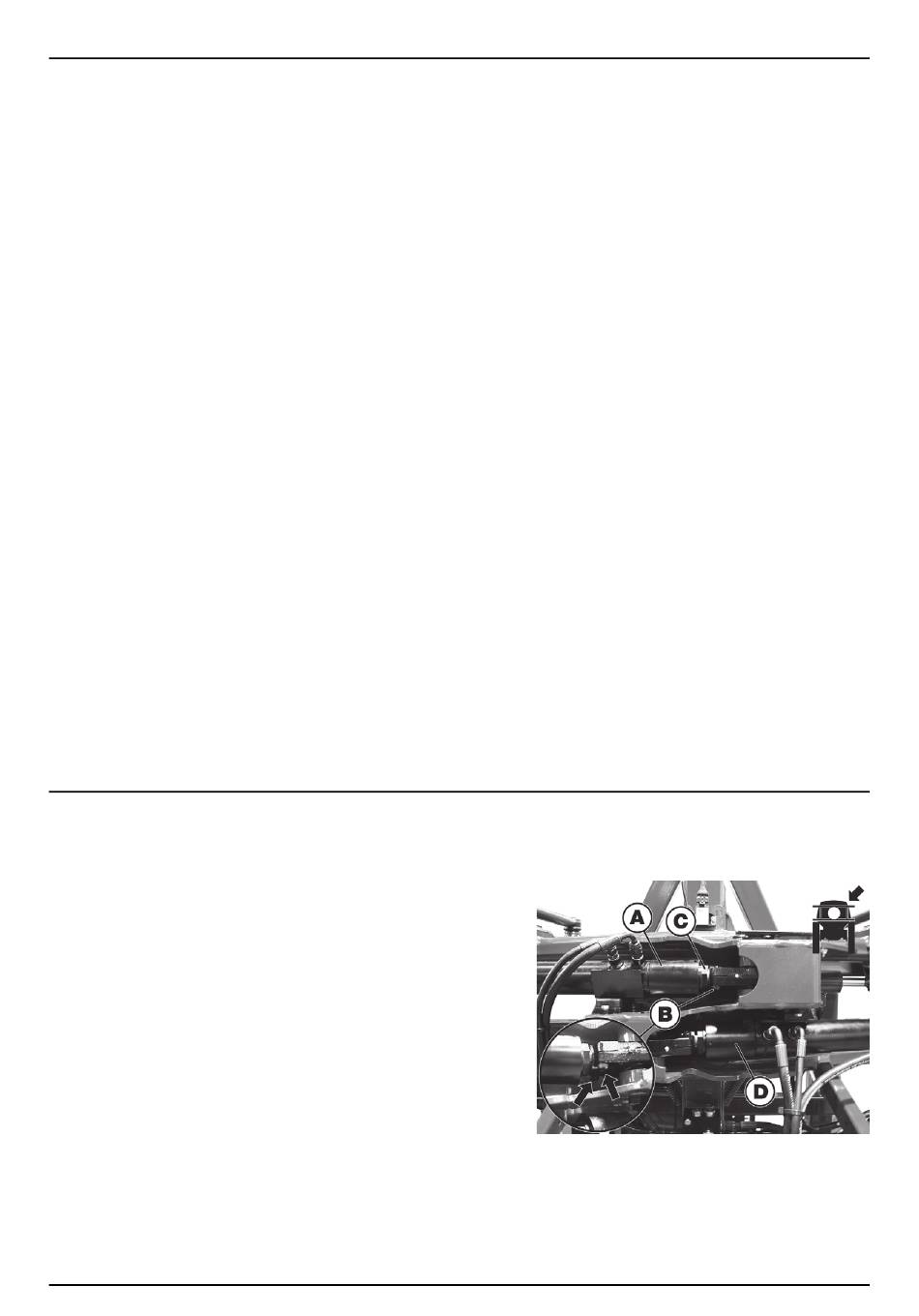

3. Draai met een inbussleutel de contrabouten (B) los om de cilinder (A)
van de linker spuitboomhelft bij te stellen.
4. Druk de boomhelft naar achteren om te verzekeren dat de
cilinders helemaal ingeschoven zijn.
Let op: de cilinder bestaat uit een lange inklapcilinder, en aan het
uiteinde zit een korte dempingscilinder (gericht naar het midden
van de spuit)
5. Gebruik een steeksleutel om de moer (C) te verstellen voor de
juiste instelling.
6. Draai de contrabouten (B) weer aan.
7. Herhaal deze instelprocedure voor de rechter boomhelft-cilinder (D).
