Remmen
Pneumatisch - Dual Line luchtremsysteem
De veldspuit is uitgerust met een pneumatisch dual line-remsysteem. Hiervoor is een trekker nodig met een compressor en
aansluitmogelijkheden voor een toevoerleiding en een regelleiding.

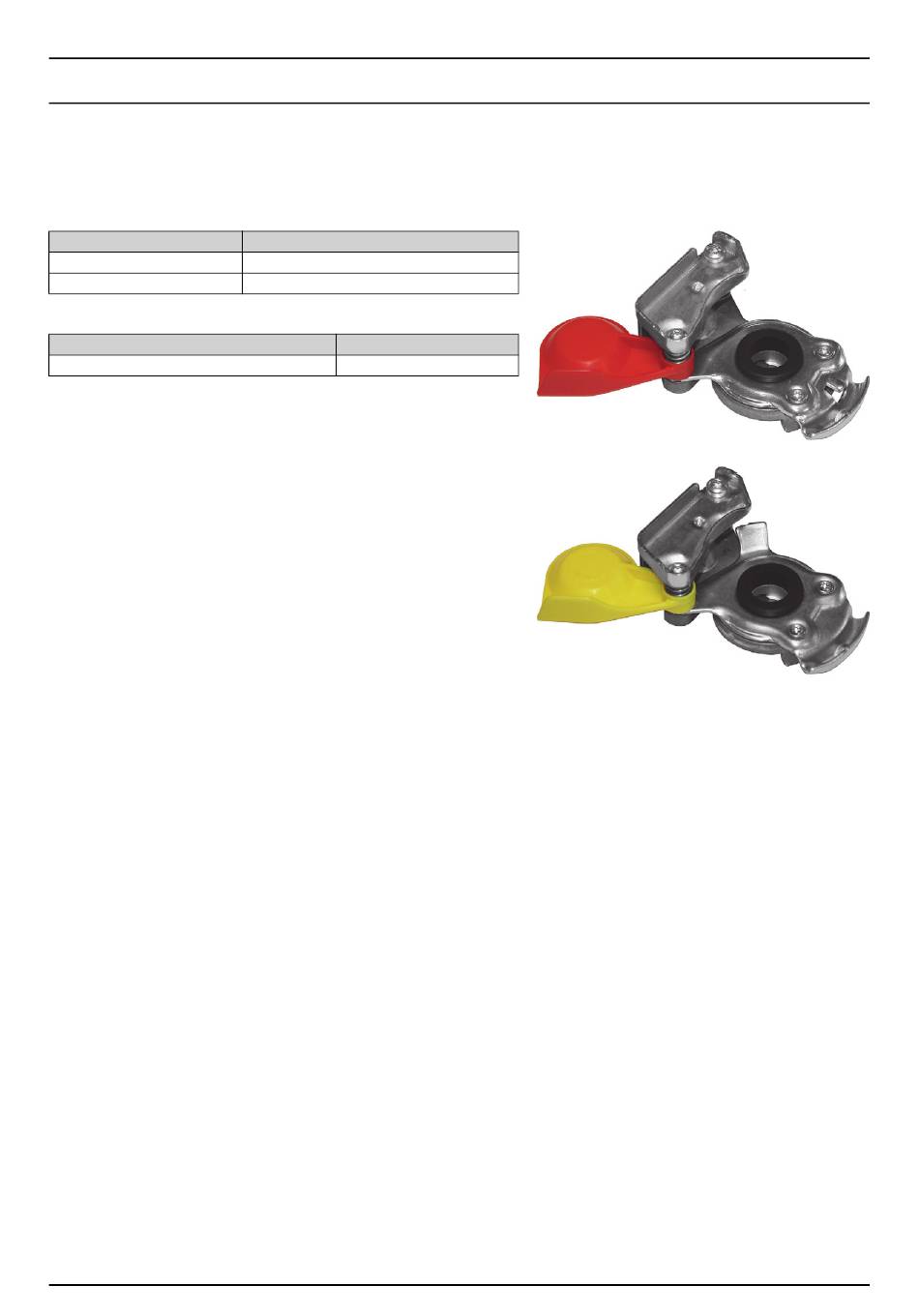

De pneumatische aansluitingen
Koppelingskleur
Rode stofkap
Gele stofkap
Koppelingsspecificaties:
Pneumatische aansluitingen van de veldspuit
DIN 74342 / ISO 1728
÷
N.B.! De stofkappen op de aansluitingen zijn voorzien van kleurcodes en hebben verschillende koppelvlakken, zodat
ze niet verkeerd kunnen worden aangesloten.
μ
LET OP! Om te voorkomen dat er vuil in het remsysteem komt, is het van belang om na afkoppeling altijd de stofkap
weer op de aansluiting aan te brengen.
€
GEVAAR! Een wegrollende aanhanger kan ernstige schade en dodelijk letsel veroorzaken. Beveilig de machine tegen
onbedoeld wegrollen bij aan- en afkoppelen.
±
WAARSCHUWING! Volg de onderstaande werkwijze om de aanhanger te beveiligen tegen wegrollen
De aanhanger aankoppelen
1. Sluit de regelleiding aan (gele stofkap)
2. Sluit de toevoerleiding aan (rode stofkap)
De aanhanger afkoppelen
1. Sluit de toevoerleiding af (rode stofkap)
2. Sluit de regelleiding af (gele stofkap)
104
Pneumatisch circuit van de veldspuit
Toevoerleiding / reservoirleiding
Regelleiding / remleiding
Aansluiting op de trekker
SAE J 318 or VG 74342
