FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3

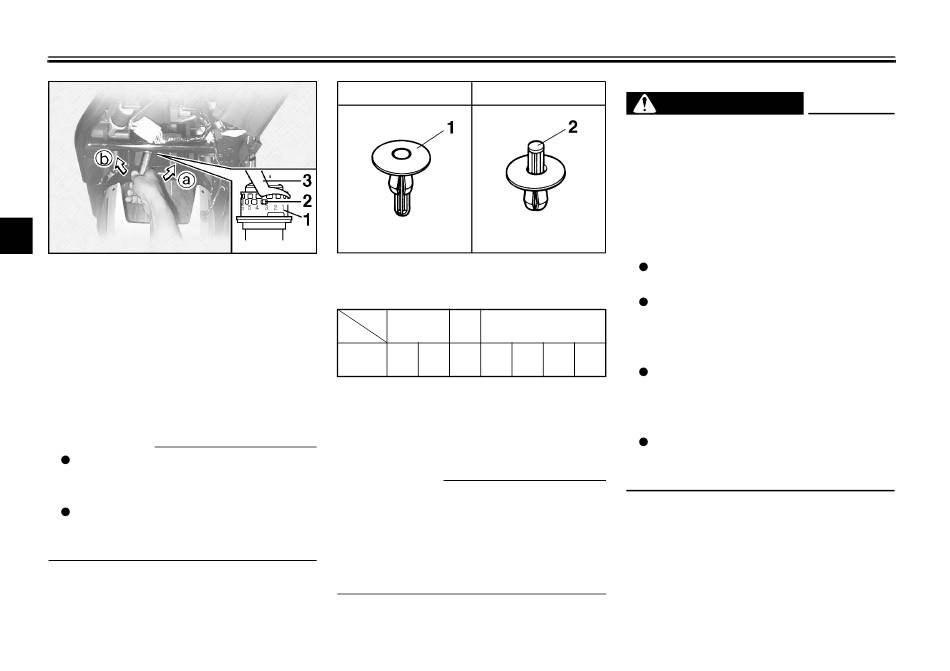

1. Stelring veervoorspanning
2. Positie-indicator
3. Speciale sleutel
5. Om de veervoorspanning te verhogen
en zo de vering stugger te maken,
wordt de stelring gedraaid richting a.
Om de veervoorspanning te verlagen
voor een zachtere vering wordt de
stelring gedraaid in de richting b.
OPMERKING:
_
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de speciale
sleutel in de gereedschapsset bij de
machine.
_
Na het verwijderen Voor het installeren
1. Drukclip
2. Pin
CI-01D
Minimum
Stan-
Maximum (stug)
(zacht)
daard
Stand
1
2
3
4
afsteller
6. Breng het spatbord en de bevesti-
gingssteun voor de ontstekingsmodu-
le aan door de snelschroeven te
monteren.
OPMERKING:
_
Om een drukclip aan te brengen wordt de
pen teruggedrukt zodat deze uit de kop van
de drukclip steekt; breng dan de clip op zijn
plaats en druk de uitstekende pen naar bin-
nen tot deze gelijk ligt met de kop van de
clip.
_
7. Breng het motorrijderzadel aan.
3-17
WAARSCHUWING
_
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.
5
6
7
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende
achteruitgaan.
Laat onderhoud aan de schokdem-
per
altijd
Yamaha dealer.
_
DAU00315
werking
zal
dan
uitvoeren
door
een
