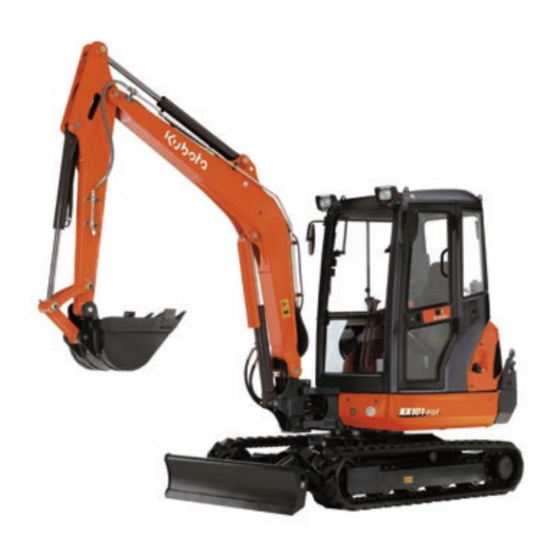

Pagina 1 COMPACTE GRAAFMACHINE UITVOERINGEN KX101-34 KX101-34 HI Geldig vanaf serienr. 51425 GEBRUIKSAANWIJZING RG658-8144-4 - Origineel - 08/2018...
Pagina 2 (blz. 13). Deze contractuele garantieregelingen worden door de beschrijvingen van deze gebruiksaanwijzing niet uitgebreid noch beperkt. Het bedrijf KUBOTA Baumaschinen GmbH behoudt zich in het belang van de verdere technische ontwikkeling het recht voor, wijzigingen uit te voeren met behoud van de wezenlijke eigenschappen van de beschreven graafma- chine, zonder deze gebruiksaanwijzing gelijktijdig te corrigeren.
Pagina 3: Inhoudsopgave
Register INHOUDSOPGAVE Lijst van afkortingen ..........................6 Algemene symbolen..........................7 ALGEMEEN ............................9 Voorwoord ..............................9 EG-conformiteitsverklaring ........................10 Uitgavedatum van de gebruiksaanwijzing ....................10 Bedieningspersoneel..........................10 Bewaren van de gebruiksaanwijzing ....................... 11 Onderdelen.............................. 11 VEILIGHEIDSBEPALINGEN ......................13 Fundamentele veiligheidsbepalingen ...................... 13 Verplichtingen, aansprakelijkheid en waarborg..................
Pagina 4 Register Overige uitrustingen op de bestuurdersplaats..................51 Ruitenreinigingsinstallatie ........................ 51 Binnenverlichting..........................51 Zekeringenkast ..........................51 Gereedschapsvak ..........................52 Bekerhouder ............................ 52 Bergplaats mobiele telefoon ......................52 Overige uitrustingen op de machine......................53 Voertuigaccu............................53 Tankvulopening ..........................53 Motorruimte ............................. 54 Hydraulisch systeem ..........................
Pagina 5 Register Graafwerkzaamheden (gebruik van de bedieningselementen)............77 Gebruiksaanwijzingen voor brede en diepe bakken ................ 78 Bediening van het dozerblad ......................78 Overzicht van de functie van de bedieningshendels ............... 79 Bediening van de boom ........................79 Bediening van de arm........................80 Bediening van de bak ........................
Pagina 6 Register Registreren van een zwarte sleutel voor de machine............... 111 STORINGZOEKEN........................113 Veiligheidsbepalingen voor het storingzoeken ..................113 Storingstabel inbedrijfstelling......................... 113 Storingstabellen gebruik ........................114 Storingstabellen display ........................115 ONDERHOUD..........................117 Veiligheidsbepalingen voor het onderhoud ................... 117 Eisen aan het uitvoerende personeel ....................117 Onderhoudsschema voor algemeen onderhoud van 50 tot 500 bedrijfsuren........
Pagina 7 Maximale heflast bij het draaien tot 360° ....................154 TOEBEHOREN ..........................163 KUBOTA zwaailamp..........................163 KUBOTA armen ............................ 163 KUBOTA-leidingbreukbeveiliging ......................164 Gebruiksaanwijzingen ........................164 KUBOTA waarschuwingssysteem voor overbelasting ................165 KUBOTA snelwisselsystemen en aanbouwapparatuur................. 165 KUBOTA baktoebehoren........................165 RG658-8144-4 08/2018...
Pagina 8: Lijst Van Afkortingen
Register Lijst van afkortingen 1/min omwentelingen per minuut km/h kilometer per uur procent kilonewton ° Graden kilovolt °C graad Celsius kilowatt Ampère liter American Petroleum Institute  l/min liter per minuut (Amerikaans instituut voor aardolie) geluidsdrukniveau bestuurdersplaats ASTM American Society for Testing and Materials gemeten geluidsvermogenniveau (Amerikaanse onderneming voor materi- aalcontrole)
Pagina 9: Algemene Symbolen
Register Algemene symbolen Waarschuwingslamp Boom zwenken (links) Indicatie brandstof Boom zwenken (rechts) Indicatie motorolie Dozerblad optillen Indicatie lading Dozerblad neerlaten Indicatie voorgloeien Beweegrichting van hendel Hydraulische olie Beweegrichting van bedieningshendel Snelrijstand Controlelamp zwaailicht aan/uit Rijstand normaal Displaykeuzeschakelaar Rijrichting vooruit Schakelaar extra circuit Rijrichting achteruit Schakelaar werklampen Boom omhoog...
Pagina 10 Register RG658-8144-4 08/2018...
Pagina 11: Algemeen
Algemeen ALGEMEEN Voorwoord Deze gebruiksaanwijzing is alleen van toepassing op de KUBOTA-graafmachines KX101-34 KX101-34 HI die onder de volgende EG-conformiteitsverklaring (blz. 10) vallen. De in deze gebruiksaanwijzing aangegeven veiligheidsaanwijzingen alsmede de regels en wetten voor het gebruik van de graafmachines gelden voor de in deze documentatie vermelde graafmachines.
Pagina 12: Eg-Conformiteitsverklaring
Deze EG-conformiteitsverklaring moet zorgvuldig worden bewaard en aan de bevoegde instanties ter beschikking worden gesteld. Bij het kwijtraken van de EG-conformiteitsverklaring s.v.p. contact opnemen met uw KUBOTA-dealer. Hierbij verklaar ik, ASAHI DENSO CO., LTD., dat het type radioapparatuur [CZ106] voldoet aan Richtlijn 2014/53/EU.
Pagina 13: Bewaren Van De Gebruiksaanwijzing
Geef deze exacte gegevens bij een schriftelijke bestelling of houd ze binnen handbereik bij een telefonische be- stelling. Zo maakt u het voor ons en voor uzelf gemakkelijker en vermijdt u foute bestellingen of leveringen. Gelieve voor bestellingen contact op te nemen met uw KUBOTA-dealer. RG658-8144-4...
Pagina 14 Algemeen RG658-8144-4 08/2018...
Pagina 15: Veiligheidsbepalingen
Veiligheidsbepalingen VEILIGHEIDSBEPALINGEN Fundamentele veiligheidsbepalingen Voor de bediening van de hiervoor genoemde graafmachine geldt de EG-richtlijn arbeidsmiddelen  (2009/104/EG) van 16.09.2009. Voor het onderhoud en herstel gelden de gegevens in deze gebruiksaanwijzing.  Zo nodig moeten nationale voorschriften worden toegepast.  Verplichtingen, aansprakelijkheid en waarborg Basisvoorwaarde voor het veilige gebruik en het storingsvrije bedrijf van de graafmachine is de kennis van de vei- ligheidsaanwijzingen en van de veiligheidsvoorschriften.
Pagina 16: Veiligheidssymbolen
Veiligheidsbepalingen rampen door de inwerking van vreemde voorwerpen en overmacht.  De exploitant moet op eigen verantwoording ervoor zorgen, dat de veiligheidsbepalingen (blz. 13) in acht worden genomen,  dat een niet goedgekeurd gebruik (blz. 15) alsmede een ontoelaatbaar bedrijf uitgesloten zijn en ...
Pagina 17: Bedoeld Gebruik
Veiligheidsbepalingen Bedoeld gebruik De in deze gebruiksaanwijzing vermelde graafmachines mogen worden gebruikt voor het losmaken, uitgraven, opnemen, transporteren en storten van aarde, stenen en andere materialen alsmede voor egaliseringswerkzaam- heden en gebruik van een hydraulische hamer. Daarbij mag het transport van het laadgoed voornamelijk zonder verplaatsen van de graafmachine plaatsvinden.
Pagina 18: Bijzondere Plichten Van De Exploitant
Afvalproducten moeten volgens de geldige milieubeschermings- en veiligheidsbepalingen worden afgevoerd. Indien er vragen over vakkundige afvoering of over opslag van afvalproducten en gevaarlijke afvalstoffen zijn, neem dan s.v.p. contact op met uw KUBOTA-dealer of uw plaatselijk afvoerbedrijf. RG658-8144-4 08/2018...
Pagina 19: Geluidsemissies En Trillingen
Veiligheidsbepalingen Geluidsemissies en trillingen De in deze gebruiksaanwijzing aangegeven waarden werden in een testcyclus van een identieke machine bere- kend en gelden voor standaarduitvoeringen van de machine. De berekende waarden zijn onder Technische ge- gevens vermeld (blz. 40). Geluidsemissies De geluidswaarden werden bepaald conform de procedure voor het bepalen van het gegarandeerde geluidsdruk- niveau ISO 4871 gebaseerd op richtlijn 2000/14/EG, bijlage VI.
Pagina 20: Gevaar-, Waarschuwings- En Veiligheidsstickers Op De Machine
Vervang beschadigde of ontbrekende gevaar-, waarschuwings- en veiligheidsstickers door nieuwe stickers  van uw KUBOTA-dealer. Als een onderdeel met opgeplakte gevaar-, waarschuwings- en veiligheidsstickers wordt vervangen door een  nieuw onderdeel, moet u ervoor zorgen dat de nieuwe stickers op dezelfde plek worden aangebracht als op het vervangen onderdeel.
Pagina 21 Veiligheidsbepalingen Onderdeelnummer: RG308-5702-0 Ongevallenrisico door verkeerde bediening! Ondeskundige bediening kan leiden tot schade aan de machine, zware ongelukken met hoge kans op verwondingen en de dood als gevolg. Vóór ingebruikname de gebruiksaanwijzing lezen.  Onderdeelnummer: RG158-5785-0 Gevaar voor verbrandingen door hete componenten! Oppervlakken kunnen heet zijn en verbrandingen veroorzaken.
Pagina 22 Veiligheidsbepalingen Onderdeelnummer: RG158-5723-0 Levensgevaar door rijdende graafmachine! Bij oponthoud in de gevarenzone en onverwacht wegrijdende graafma- chine bestaat het risico door de graafmachine overreden te worden. De machine alleen vanaf de bestuurdersstoel starten.  De machine niet door het overbruggen van de startmotorpolen ...
Pagina 23 Veiligheidsbepalingen Onderdeelnummer: RG158-5722-0 Levensgevaar door inklemmen! Een kleine veiligheidsafstand ten opzichte van de boom kan de vlucht- weg uit de gevarenzone blokkeren. Inklemmen door de boom leidt tot zwaar letsel of de dood. Kom niet binnen het zwenkbereik van de boom. ...
Pagina 24 Veiligheidsbepalingen 14) Onderdeelnummer: RG268-5717-0 Let op! Schade aan onderdelen mogelijk! Bij het gebruik van een brede of diepe bak moet bij het zwenken resp. intrekken van de voorbouwapparatuur opgelet worden, dat de bak niet tegen de cabine stoot. Gebruiksaanwijzing van het aanbouwapparaat lezen. ...
Pagina 25 Veiligheidsbepalingen 18) Onderdeelnummer: RG159-5749-0 Kans op ongelukken bij te zware last tijdens het hefbedrijf! Bij het overschrijden van de nominale last weerklinkt er een akoestisch signaal en gaat er een waarschuwingslampje branden. Waarschuwingssysteem tegen overbelasting vóór het gebruik van  het hefbedrijf inschakelen! 19) Onderdeelnummer: RG658-5748-0 Maximale heflast bij het draaien tot 360°...
Pagina 26 Veiligheidsbepalingen 20) Onderdeelnummer: RG658-5747-0 Maximale heflast bij het draaien tot 360° KX101-33 (Beschermdak) 21) Onderdeelnummer: RG158-5724-0 Verwondingsgevaar door vloeistoffen die onder druk staan! Uitstromende hydraulische olie kan indringen in de huid. Gevaar voor verbrandingen door hete componenten! Oppervlakken kunnen heet zijn en verbrandingen veroorzaken. Openingen, bijv ontluchting, en hete componenten niet met de han- ...
Pagina 27 Veiligheidsbepalingen 23) Onderdeelnummer: RG268-5738-0 Inklemmingsgevaar en gevaar voor snijwonden door draaiende componenten! De draaiende ventilator kan snijwonden in lichaamsdelen veroorzaken en de draaiende riemaandrijving kan lichaamsdelen naar binnen trek- ken en inklemmen. Schakel vóór werkzaamheden in de motorruimte de motor uit. ...
Pagina 28: Veiligheidsvoorzieningen
Veiligheidsbepalingen Veiligheidsvoorzieningen Elke keer dat de machine in bedrijf wordt gesteld, moeten alle veiligheidsvoorzieningen op vakkundige wijze zijn aangebracht en werken. Manipulatie van de veiligheidsvoorzieningen is verboden. Beveiligingsvoorzieningen mogen alleen worden verwijderd na het stoppen en uitschakelen van de graafmachine, ...
Pagina 29: Beschermconstructie Beschermdak En Cabine
De veiligheidsgordel moet bij gebruik van de graafmachine zijn omgedaan.  Geen constructieve wijzigingen aanbrengen aan de beschermende structuur.  Bij beschadigingen wendt u zich tot uw KUBOTA-dealer. (Niet repareren!)  De graafmachine niet zonder beschermende structuur gebruiken.  Het gebruik van een steenslagbescherming wordt aanbevolen, als bescherming tegen gevaren bij het gebruiken van een hydraulische hamer of een ander hulpstuk voor afbraakwerkzaamheden, waarbij het materiaal (bijv.
Pagina 30: Noodhamer
Veiligheidsbepalingen Noodhamer Bij een eventueel ongeluk met de graafmachine, waarbij de cabine- deur respectievelijk de voor- of zijruit niet kan worden geopend, kan de gebruiker de ruiten met de noodhamer (1) inslaan. Bij het inslaan van de ruit in elk geval de ogen sluiten STOP en met een arm beschermen.
Pagina 31: Brandbeveiliging
Veiligheidsbepalingen Brandbeveiliging Onderdelen en aanbouwapparaten van de graafmachine bereiken al hoge temperaturen onder nor- male bedrijfsomstandigheden, met name de motor en het uitlaatsysteem. Beschadigde of niet onder- STOP houden elektrische installaties kunnen de oorzaak zijn van vonkoverslag of lichtbogen zijn. De vol- gende brandveiligheidsrichtlijnen helpen u, uw uitrusting in stand en efficiënt te houden en het bran- drisico te minimaliseren.
Pagina 32 Veiligheidsbepalingen RG658-8144-4 08/2018...
Pagina 33: Bergen, Laden En Transport
Bergen, laden en transport BERGEN, LADEN EN TRANSPORT Veiligheidsbepalingen bij het bergen Voor het bergen van de graafmachine moet een trekvoertuig met minimaal dezelfde gewichtsklasse als de  graafmachine worden gebruikt. Voor het bergen moet een sleepstang worden gebruikt. Bij het gebruik van een sleepkabel moet een rem- ...
Pagina 34: Veiligheidsbepalingen Bij Het Transport
Bergen, laden en transport Veiligheidsbepalingen bij het transport De gebruikte laadperrons moeten een voldoende draagvermogen bezitten, om het gewicht van de graafma-  chine te kunnen opnemen. Zij moeten veilig op het transportvoertuig worden geplaatst en bevestigd. Het laadvlak aan de achterzijde van het transportvoertuig met voldoende grote steunen ondersteunen. ...
Pagina 35: Bergen
Bergen, laden en transport Bergen Hoofdstuk Veiligheidsbepalingen (blz. 13) en para- graaf Veiligheidsbepalingen bij het bergen (blz. 31) in STOP acht nemen. Het bergen mag alleen over een kleine afstand en stapvoets (0,5 m/s ~ 1,0 m/s) plaatsvinden. Sleepstang resp. -kabel aan het bevestigingspunt (1) van de ...
Pagina 36: Laden/Lossen Van De Graafmachine Met Een Kraan
Bergen, laden en transport Laden/lossen van de graafmachine met een kraan Hoofdstuk Veiligheidsbepalingen (blz. 13) en para- Hefpositie graaf Veiligheidsbepalingen bij het laden/lossen van STOP de graafmachine met een kraan (blz. 31) in acht ne- men. De graafmachine op een vlakke ondergrond in de hefpositie ...
Pagina 37 Bergen, laden en transport Hefgereedschap met harpsluitingen aan de bevestigingsogen  (1) op beide zijden van de boom bevestigen. Het hijswerktuig licht met de kraan spannen (zie afbeelding).  Hefhoek < 60° Bij aanwezige cabine doeken tussen het hijswerktuig en de ca- bine leggen om de cabine te beschermen.
Pagina 38: Transport Met Dieplader
Bergen, laden en transport Transport met dieplader Hoofdstuk veiligheidsbepalingen (blz. 13) en paragraaf Veiligheidsbepalingen bij het transport STOP (blz. 32) in acht nemen. Het wenden of sturen tijdens het oprijden is verboden; zo nodig moet de graafmachine worden te- STOP ruggereden en na het opnieuw uitrichten worden opgereden.
Pagina 39: Na Het Laden De Graafmachine Afsluiten
Bergen, laden en transport Bovenwagen 180° draaien, zodat de voorbouwapparatuur naar  het achterdek van het transportvoertuig wijst. Voor de veilige bevestiging de arm en de bak geheel intrekken  en de boom zo ver neerlaten, totdat de bakverbindingen het laadvlak aanraken.
Pagina 40 Bergen, laden en transport RG658-8144-4 08/2018...
Pagina 41: Beschrijving Van De Graafmachine
Beschrijving van de graafmachine BESCHRIJVING VAN DE GRAAFMACHINE Afmetingen De afmetingen van de uitvoering KX101-34 zijn in de volgende afbeeldingen en tabellen te vinden. Alle afmetingen in mm met originele KUBOTA-bak en rubberen rupsbanden. KX101-34 4980 3590 3100 2350 5210...
Pagina 42: Technische Gegevens
< 0,5 (ISO 2631-1:1997) Stationair m/s² RMS < 0,5 Met originele KUBOTA-bak 71 kg, gebruiksgereed geleverd. Machinegewicht incl. bestuurder 75 kg. *** Deze waarden werden onder bepaalde omstandigheden bij maximaal motortoerental gemeten en kun- nen naargelang de bedrijfstoestand afwijken. RG658-8144-4...
Pagina 43 < 0,5 (ISO 2631-1:1997) Stationair m/s² RMS < 0,5 Met originele KUBOTA-bak 71 kg, gebruiksgereed geleverd. Machinegewicht incl. bestuurder 75 kg. *** Deze waarden werden onder bepaalde omstandigheden bij maximaal motortoerental gemeten en kun- nen naargelang de bedrijfstoestand afwijken. RG658-8144-4...
Pagina 44: Identificatie Van De Graafmachine
Beschrijving van de graafmachine Identificatie van de graafmachine De typeplaat van de graafmachine is voor op de bovenwagen aan- gebracht. De ingegraveerde gegevens moeten door de exploitant in het veld aan de achterzijde van de titelbladzijde worden genoteerd. CE-identificatie Serienummer Max.
Pagina 45: Basisuitrusting
Beschrijving van de graafmachine Basisuitrusting De basisuitrusting van de uitvoeringen omvat de navolgende onderdelen: Gebruiksaanwijzing  Onderdelenboek  Hoes  Oliefiltersleutel  Vultrechter voor diesel  Vetspuit  Reservezekering (50 A)  Garantieverklaring  Onderdelenboek en garantieverklaring kunnen samen met de bedieningshandleiding bewaard worden (blz. 11). De vetspuit, de oliefiltersleutel en de vultrechter moeten in het ge- reedschapsvak (1) onder de bodemplaat worden opgeborgen.
Pagina 46 Beschrijving van de graafmachine RG658-8144-4 08/2018...
Pagina 47: Opbouw En Werking
Opbouw en werking OPBOUW EN WERKING Onderdelenoverzicht 5 5 5 Boom Dozerbladcilinder Armcilinder Dozerblad Werklamp Zwenkblok Bestuurderscabine Boomcilinder Cabinedeur Motorkap Bakverbinding 1 Aandrijfwiel Bakverbinding 2 en 3 Planetair tandwielstelsel rijaandrijving Bovenwagen Bakcilinder Loopwiel RG658-8144-4 08/2018...
Pagina 48: Bestuurdersplaats
Opbouw en werking Bestuurdersplaats De bestuurdersplaats is centraal in de cabine geplaatst. Deze bevat de navolgende bedieningsvoorzieningen: Linker bedieningsconsole Rijhendels en pedalenmechanisme (KX101-34) Rechterbedieningsconsole Bestuurdersstoel Linker bedieningsconsole De linker bedieningsconsole bevat de navolgende onderdelen: Vergrendeling van de bedieningshendels Polssteun Knop Boom zwenken (KX101-34 HI) Controlelamp boom zwenken (KX101-34 HI) Potentiometer extra circuit 2 (KX101-34 HI) Reserveschakelaar...
Pagina 49: Rijhendels En Pedalenmechanisme
Opbouw en werking Reserveschakelaar Deze schakelaar heeft geen functie, maar kan worden geactiveerd voor het aansturen van aanvullende toe- behoren. Wipschakelaar extra circuit 2 / Boom zwenken (KX101-34 HI) De functie van de wipschakelaar is tweevoudig bezet. Prioritair wordt met de wipschakelaar de oliestroom naar extra circuit 2 gestuurd.
Pagina 50: Rechterbedieningsconsole
Opbouw en werking Gaspedalen linker en rechter rupsband De gaspedalen maken het bedienen van de rijhendels met de voeten van de gebruiker mogelijk. De functies van het linker en rechter gaspedaal komen overeen met de functies van de linker en rechter rijhendel. Voor het bedienen van de gaspedalen moet u de pedaalverlengstukken naar achteren klappen.
Pagina 51: Beschrijving Van De Onderdelen Van De Rechter Bedieningsconsole
Opbouw en werking Beschrijving van de onderdelen van de rechter bedieningsconsole Wipschakelaar extra circuit 1 Met de wipschakelaar extra circuit 1 wordt de oliestroom naar het extra circuit gestuurd. Als de wipschakelaar naar links wordt gezet, resulteert dat in een oliestroom naar de aansluiting met de linkerkant van de arm. Als de wipschakelaar naar rechts wordt gezet, resulteert dat in een oliestroom naar de aansluiting met de rech- terkant van de arm.
Pagina 52: Beschrijving Van De Display- En Bedieningseenheid
Opbouw en werking 15. Vergrendeling van de bedieningshendels rechts (alleen bij beschermdak-uitvoering) Ten behoeve van het in- en uitstappen wordt de console geheven, door de vergrendeling van de bedienings- hendel omhoog te trekken. De motor kan alleen met geheven console worden gestart. De hydraulische func- ties van de bedieningshendel, de rijhendel en het extra circuit zijn vergrendeld.
Pagina 53: Overige Uitrustingen Op De Bestuurdersplaats
Opbouw en werking Overige uitrustingen op de bestuurdersplaats Navolgend worden de overige uitrustingen op de bestuurdersplaats beschreven. Ruitenreinigingsinstallatie De voorruit is voorzien van een ruitenreinigingsinstallatie. De bedie- ning vindt plaats via de ruitenwis-/sproeischakelaar (1) aan het ca- binedak. Binnenverlichting De bestuurderscabine heeft aan de linkerzijde tegen het cabinedak een binnenverlichting (1), die via de schakelaar (2) kan worden in- en uitgeschakeld.
Pagina 54: Gereedschapsvak
Opbouw en werking Gereedschapsvak Het gereedschapsvak (1) bevindt zich naast de voertuigaccu links- voor in de bodem van de voertuigcabine. Bekerhouder De bekerhouder (1) bevindt zich links van de bestuurdersstoel aan de cabinewand. Deze kan omhoog- en dichtgeklapt worden. Bergplaats mobiele telefoon De bergplaats voor een mobiele telefoon (1) bevindt zich rechtsvoor aan de luchtkanaalconsole.
Pagina 55: Overige Uitrustingen Op De Machine
Opbouw en werking Overige uitrustingen op de machine Navolgend worden de overige uitrustingen op de machine beschreven. Voertuigaccu De voertuigaccu (2) is linksvoor in de bodem van de bestuurdersca- bine ondergebracht. Naast de voertuigaccu bevindt zich de hoofd- zekering (1)van de elektrische installatie. Tankvulopening De tankvulopening bevindt zich links achter aan de bekleding van de motorruimte.
Pagina 56: Motorruimte
Opbouw en werking Motorruimte De motorruimte (navolgende afbeelding) bevindt zich aan de achterzijde van de bovenwagen en is door een af- sluitbare klep afgesloten. Verwarmingsklep Uitlaatdemper Olievulopening Koelvloeistofexpansievat Motor Oliepeilstok Luchtfilter Dynamo Sluiting voor de rechter afdekking van de hydrau- Zekering voor generatorcircuit lische kleppen Koeler...
Pagina 57: Hydraulisch Systeem
Opbouw en werking Hydraulisch systeem De bedieningselementen, behalve de dozerbladhendel, het boomzwenkpedaal (KX101-34) en de rijhendels ac- tiveren een hydrauliekolie-voorstuurkringloop. De dozerbladhendel stuurt de klep via een bowdenkabel aan. De accumulator (navolgende afbeelding/1) maakt het neerlaten van de boom en van de arm mogelijk, indien de motor uitgevallen is.
Pagina 58 Opbouw en werking RG658-8144-4 08/2018...
Pagina 59: Gebruik
Gebruik GEBRUIK Veiligheidsbepalingen voor het gebruik Neem de veiligheidsvoorschriften (blz. 13) in acht.  De graafmachine mag enkel zoals bepaald in hoofdstuk Bedoeld gebruik (blz. 15) bediend worden.  Het bedienen van de machine is enkel toegestaan voor geïnstrueerd of opgeleid personeel (blz. 10). ...
Pagina 60: Veiligheid Voor Kinderen
Gebruik Veiligheid voor kinderen Kinderen voelen zich in de regel aangetrokken tot machines en de werking daarvan. Als er zich kin- deren in de buurt van de machine bevinden, en die zich niet op een voldoende afstand en in het zicht STOP van de bediener bevinden, dan kan dit tot zware ongevallen en zelfs tot de dood van het kind leiden.
Pagina 61: Gedrag Bij Werkzaamheden In De Buurt Van Elektrische Bovenleidingen
Gebruik Gedrag bij werkzaamheden in de buurt van elektrische bovenleidingen Gedurende werkzaamheden met de graafmachine in de buurt van elektrische bovenleidingen en rijdraden (bijv. tramdraden) moet tussen de graafmachine met zijn aanbouwdelen en de leiding een minimale afstand volgens de navolgende tabel worden aangehouden.
Pagina 62: Eerste Inbedrijfstelling
Gebruik Eerste inbedrijfstelling Voordat de graafmachine voor de eerste keer in bedrijf wordt gesteld, moet deze een visuele controle op uitwen- dige beschadigingen door het transport ondergaan en moet de voltalligheid van de meegeleverde uitrusting wor- den gecontroleerd. Vloeistofpeil overeenkomstig hoofdstuk Onderhoud (blz. 117) controleren. ...
Pagina 63: Werkzaamheden Bij Dagelijks Gebruik
Gebruik Werkzaamheden bij dagelijks gebruik Voor het uitvoeren van de werkzaamheden moet de graafmachine op een vlakke ondergrond staan; contactsleutel is verwijderd. Motorkap openen (blz. 107). De motorkap na beëindigen van werkzaamheden sluiten.  Visuele controle De graafmachine op zichtbare beschadigingen, losse boutverbindingen en lekkages controleren. ...
Pagina 64: Koelvloeistofpeil Controleren
Gebruik Koelvloeistofpeil controleren Koelvloeistofpeil in het koelvloeistofexpansievat (1) controle-  ren; het vloeistofpeil moet zich tussen FULL en LOW bevinden. Niet de sluiting van de radiateur openen. STOP Indien het koelvloeistof peil zich onder LOW bevindt; koelvloeistof bijvullen (blz. 122). Indien het koelvloeistofpeil zich na het bijvullen in korte tijd weer onder LOW bevindt, is het koelsy- steem lek.
Pagina 65: V-Snaar Controleren
Gebruik V-snaar controleren V-snaar (1) op scheuren en spanning controleren, de V-snaar  mag ca. 10 mm kunnen worden ingedrukt. V-snaar spannen (blz. 123). Controleren van het uitlaatsysteem op lekkage Uitlaatsysteem op lekkage en goede bevestiging (scheuren) controleren.  Indien deze controle met een warme motor wordt uitgevoerd, bestaat verbrandingsgevaar in het uit- STOP laatsysteem.
Pagina 66: Oliepeil Van Het Hydraulisch Systeem Controleren
Gebruik Oliepeil van het hydraulisch systeem controleren Om het oliepeil nauwkeurig te kunnen beoordelen, moeten alle hydraulische cilinders half uitgeschoven zijn. Oliepeil in het peilglas (1) controleren. Het oliepeil moet op het mid- den van het peilglas staan. Voordat eventueel wordt bijgevuld, nog eenmaal precies de stand van de hydraulische cilinders controle- ren, zie paragraaf Hydraulische olie bijvullen/verversen (blz.
Pagina 67: Smeerwerkzaamheden
Gebruik Smeerwerkzaamheden Starten van de motor (blz. 70).  Boom, arm, bak en dozerblad positioneren zoals in de afbeel-  ding weergegeven. Bedieningshendel vergrendelen, motor uit- schakelen, contactsleutel eruit trekken. Zie hoofdstuk Graaf- werkzaamheden (Gebruik van bedieningselementen) (blz. 77). Alle smeerpunten (navolgende afbeelding) met smeervet, zie ...
Pagina 68: Brandstofpeil In De Tank Controleren
Gebruik Brandstofpeil in de tank controleren Startschakelaar (1) in stand RUN zetten.  Brandstofniveau op de brandstofmeter (2) controleren. Wan-  neer op het display de melding "Brandstof" verschijnt, bevindt zich nog slechts nog 7 l brandstof in de tank. Brandstof K r a f t s t o f f Bijtanken in graafmachine bij te laag brandstofpeil (blz.
Pagina 69: Afstellen Van De Bestuurdersstoel
Gebruik Afstellen van de bestuurdersstoel De bestuurdersstoel moet zodanig worden afgesteld, dat een moeiteloos en aangenaam werken kan plaatsvinden. Alle bedieningselementen moeten veilig kunnen worden gebruikt. Lengteverstelling van de zitting (stoelafstand) De lengteverstellingshendel (5) omhoog trekken en door voor-  waarts en terugschuiven van de zitting een passende zitpositie afstellen;...
Pagina 70: Afstellen Van De Buitenspiegels
Gebruik Afstellen van de buitenspiegels Afstelling van de buitenspiegels controleren en zo nodig de afstelling zodanig veranderen, dat een optimaal zicht gewaarborgd is. Veiligheidsgordel Veiligheidsriem omdoen.  De lengte van de veiligheidsgordel door veranderen van het riemgedeelte zo afstellen, dat de gordel nauw op ...
Pagina 71: Gebruik Van Graafmachine
Gebruik Gebruik van graafmachine Voor het veilige gebruik van de graafmachine moeten de navolgende paragrafen in acht worden genomen. Veiligheidsaanwijzingen voor het starten van de motor De graafmachine is met een diefstalbeveiliging (blz. 109) voorzien. Voordat de graafmachine voor de eerste keer op een werkdag wordt gestart, moeten de werkzaam- heden vóór het dagelijks in bedrijf stellen worden uitgevoerd (blz.
Pagina 72: Starten Van De Motors
Gebruik Starten van de Motors Potentiometer (1) in de middelste stand tussen  zetten. De schakelaar AUTO IDLE (2) is uitgeschakeld. De controlelamp brandt niet. De graafmachine is met een diefstalbeveiliging voor- zien. Wanneer de graafmachine met een verkeerde sleutel wordt gestart, verschijnt in het display de mel- ding: "Verkeerde sleutel, F a l s c h e r S c h l...
Pagina 73: Parkeren Van De Motor
Gebruik Nadat de motor de bedrijfstemperatuur heeft bereikt; het voor het werken vereiste motortoerental instellen: Potentiometer in richting draaien, totdat het vereiste toerental is bereikt en AUTO IDLE-sturing  inschakelen. De AUTO IDLE-sturing laat, indien géén bedieningshendel wordt bediend, na ca. 4 s het vooraf ingestelde toerental tot het stationair toerental dalen.
Pagina 74: Rijden Met De Graafmachine
Gebruik Koelvloeistoftemperatuurmeter in de gaten houden, de balk moet zich in bereik "A" bevinden. 1234.5 1234.5 Stijgt de balk tijdens bedrijf in de buurt van "H", direct de motor uitschakelen, koelvloeistofstand in  het expansievat controleren, niet de afsluiter van de radiateur openen verbrandingsgevaar.
Pagina 75 Gebruik Waarborgen, dat de boom en het dozerblad zich zoals op de afbeelding weergegeven, in de rijrichting bevin- den. Rijrichting Voor het rijden met de graafmachine moeten de navol- gende veiligheidsaanwijzingen in elk geval worden op- STOP gevolgd. Bij werkzaamheden op een helling moet rekening worden gehou- den met de hellingshoek van de graafmachine (zie afbeelding).
Pagina 76: Rijden
Gebruik Dozerblad tot in de bovenste positie heffen, daartoe de dozer-  bladhendel (1) naar achteren trekken. Motortoerental op de vereiste waarde afstellen.  Rijden Beide rijhendels gelijkmatig naar voren drukken; de graafmachine rijdt recht vooruit. Als de rijhendel wordt ...
Pagina 77: Rijden Door Bochten
Gebruik Rijden door bochten Het rijden door bochten is beschreven voor de rijrichting vooruit met het dozerblad aan de voorzijde. Indien het dozerblad zich aan de achterzijde bevindt, vinden de stuurbewegingen tegengesteld STOP plaats. Tijdens het rijden door bochten erop letten, dat zich geen personen in het zwenkbereik van de graaf- STOP machine bevinden.
Pagina 78: Draaien Op De Plaats
Gebruik Draaien op de plaats Het draaien op de plaats mag niet met bediende druk- STOP knop voor rijstand snel worden uitgevoerd. Beide rijhendels in tegengestelde richting uitslaan. De rups-  banden draaien in tegengestelde richting. De draaias is het midden van het voertuig.
Pagina 79: Aanwijzingen Voor Het Bedrijf Met Rubberen Rupsbanden
Gebruik Aanwijzingen voor het bedrijf met rubberen rupsbanden Het rijden of draaien over voorwerpen met scherpe kanten of  over drempels veroorzaakt een overbelasting van de rubberen rupsband en leidt ertoe, dat de rubberen rupsband scheurt of het loopvlak van de rubberen rupsband alsmede het stalen in- legwerk wordt ingesneden.
Pagina 80: Gebruiksaanwijzingen Voor Brede En Diepe Bakken
Gebruik Vastzittend graafmateriaal kan elke keer bij het storten worden afgeschud, door de bak tot het slageinde van  de cilinder uit te zwenken. Indien zich dan nog steeds graafgoed in de bak; arm volledig uitzwenken en de bak intrekken en uitzwenken. Om de stabiliteit van de machine te vergroten, wordt aanbevolen het dozerblad tot op de bodem te laten zak- ...
Pagina 81: Overzicht Van De Functie Van De Bedieningshendels
Gebruik (A) Het dozerblad gaat naar boven. (B) Het dozerblad gaat naar beneden. Overzicht van de functie van de bedieningshendels De afbeelding toont, in combinatie met de navolgende tabel, de functies voor de linker en rechter bedieningshendels. Bedieningshendel Beweging Rechterbedieningshendel 1 Boom omlaag Boom omhoog Bak intrekken...
Pagina 82: Bediening Van De Arm
Gebruik Bij het neerlaten op de boom letten, zodat de boom resp. de tanden van de bak niet tegen het dozerblad stoten. De boom beweegt zich, zoals op de afbeelding weergegeven. Bediening van de arm De linkse bedieningshendel naar voren duwen om de boom te ...
Pagina 83: Bediening Van De Bak
Gebruik Bediening van de bak De rechtse bedieningshendel naar links bewegen om de bak in  te trekken (te graven) (afbeelding/ ). De rechtse bedieningshendel naar rechts bewegen om de bak  uit te zwaaien (leeg te maken) (afbeelding/ ). Tijdens het intrekken van de bak erop letten, dat de tanden niet tegen het dozerblad stoten.
Pagina 84: Zwenken Van De Bovenwagen
Gebruik Zwenken van de bovenwagen Tijdens het draaien erop letten, dat zich geen perso- STOP nen in het draaienbereik bevinden. Voorzichtig draaien, zodat de voorzetapparatuur niet tegen aangrenzende voorwerpen stoot. De linkse bedieningshendel naar links bewegen om in tegen-  wijzerzin te draaien (afbeelding/ ).
Pagina 85: Boom Zwenken (Kx101-34)
Gebruik Boom zwenken (KX101-34) Op het boomzwenkpedaal aan de linkerkant drukken om links-  om uit te zwaaien (afbeelding/ ). Op het boomzwenkpedaal aan de rechterkant drukken om in  wijzerzin uit te zwaaien (afbeelding/ ). Het zwenken vindt plaats, zoals op de afbeelding weergegeven. Het boomzwenkpedaal kan door het omklappen van de vergrendelklep tegen onopzettelijk bedienen wor- den geborgd.
Pagina 86: Bediening Van Het Extra Circuit
Gebruik Bediening van het extra circuit Het extra circuit dient voor de bediening van de voorzetapparatuur. Er mag alleen door KUBOTA goedgekeurd aanbouwapparatuur worden gebruikt. Het aanbouwap- STOP paratuur moet volgens de eigen gebruiksaanwijzing worden gemonteerd en gebruikt. bij het gebruiken van een hydraulische hamer of een ander hulpstuk voor afbraakwerkzaamheden, waarbij het materiaal (bijv.
Pagina 87: Extra-Circuitfunctie Inschakelen
Gebruik Extra-circuitfunctie inschakelen Om bij het model het extra circuit te bedienen, moet de extra-circuit- functie ingeschakeld zijn: Motor starten (blz. 70) en laten warmdraaien, totdat de bedrijf-  stemperatuur is bereikt. U kunt de extra-circuit-functie met de schakelaar extra circuit ...
Pagina 88: Bedrijf Met Hydraulische Continudruk
Gebruik Wipschakelaar extra circuit 2 (5) richting bedienen.  De olie stroomt naar de rechter aansluiting (3) van de arm. Wipschakelaar extra circuit 2 richting bedienen.  De olie stroomt naar de linker aansluiting (4) van de arm. Bedrijf met hydraulische continudruk Bij het bedrijf met hydraulische continudruk moet de omschakelklep directe retour in stand directe retour geschakeld zijn (blz.
Pagina 89: Debiet Instellen
Gebruik Debiet instellen Functiestoring mogelijk! Als het debiet op het minimum ingesteld is, kan het extra circuit geen functie uitvoeren. Het debiet kan voor elk extra circuit afzonderlijk worden ingesteld. Wij raden aan de instelling tijdens het bedrijf van het hulpstuk te doen. Extra circuit 1 instellen De instelling geschiedt in twee stappen.
Pagina 90: Extra Circuit 2 Instellen (Kx101-34 Hi)
Gebruik Door de voorafgaande instelling wordt hetzelfde debiet voor de ex- tra-circuit-aansluitingen rechts (1) en links (2) ingesteld. Verschil- lende debieten aan de rechter en linker aansluiting vloeien voort uit de fijnafstelling van begrensde oliehoeveelheid (blz. 88). Extra circuit 2 instellen (KX101-34 HI) Voor het verlagen van de debiet de potentiometer (1) linksom ...
Pagina 91 Gebruik Schakelaar "Debiet instellen" (1) indrukken en ingedrukt hou-  den, bij ingedrukte schakelaar de motor starten. In het display verschijnt de navolgende indicatie, waarbij de "1" in het display knippert. Max. stroomregeling Max Menge Steuerung Om de rechteraansluiting op de arm in te stellen, drukt u op ...
Pagina 92 Gebruik Om de linkeraansluiting op de arm in te stellen, drukt u op scha-  kelaar werklampen (1) of de schakelaar extra circuit (2). Het display wisselt afhankelijk van de bewerkingen tussen "0" en "14". Benodigde waarde afstellen. Max. stroomregeling Max Menge Steuerung Bij het activeren van schakelaar "Werklampen"...
Pagina 93 Gebruik De volgende afbeelding toont de instelmogelijkheid via de schakelaar "Werklampen" en de schakelaar "Extra cir- cuit". Max. stroomregeling Max Menge Steuerung Max. stroomregeling Max Menge Steuerung Max. stroomregeling Max Menge Steuerung Instelling met schakelaar "Werklampen" Instelling met schakelaar "Extra circuit" RG658-8144-4 08/2018...
Pagina 94: Omschakelklep Directe Retour
Gebruik Omschakelklep directe retour Afhankelijk van de werking van een voorbouwapparaat moet de retour van de hydraulische olie via het kleppen- blok (indirecte retour) of direct naar de hydrauliekolietank (directe retour) geschieden. In de tank voor hydraulische olie, onder de afdekking van de hydraulische kleppen, zit de omschakelklep directe retour. Met de omschakelklep wordt de retour mechanisch omgeschakeld.
Pagina 95: Druk Uit Hydraulisch Systeem Laten
Gebruik Druk uit hydraulisch systeem laten Voorbouwapparatuur en dozerblad compleet neerlaten.  Startschakelaar in stand STOP zetten.  Wacht, totdat de motor tot stilstand is gekomen.  Startschakelaar in stand RUN zetten.  Niet de motor starten! Linker bedieningsconsole (1) neerlaten, totdat de vergrende- ...
Pagina 96: Buitenbedrijfstelling
Gebruik Buitenbedrijfstelling Beschermdak en cabine-uitvoering De graafmachine moet zodanig worden geparkeerd, dat de graafmachine in geen geval wegrollen STOP kan en tegen onbevoegd gebruik is beveiligd. Graafmachine op een vlakke ondergrond rijden.  Bij de uitvoering zonder cabine moet de parkeerplaats overdekt zijn. De hydraulische cilinder als volgt uitschuiven: ...
Pagina 97: Bediening Van De Ruitenreinigingsinstallatie (Cabine-Uitvoering)
Gebruik Bediening van de ruitenreinigingsinstallatie (cabine-uitvoering) Een ruitenreinigingsinstallatie is in alle uitvoeringen met cabine aanwezig.  Verwondingsgevaar! Als de ruitenwisser bij geopende voorruiten wordt ingeschakeld, glijdt deze uit de houder op het ca- STOP bineraam en kan hij in de binnenruimte van de cabine slaan. Er is gevaar voor verwondingen als de ruitenwisser daarbij in het gezicht van de bediener terecht komt.
Pagina 98: Bediening Van De Zwaailamp (Toebehoren)
Gebruik Bediening van de zwaailamp (toebehoren) Startschakelaar staat in stand RUN.  Schakelaar van de zwaailamp (1) indrukken. Om uit te schake-  len de schakelaar nogmaals indrukken. Bediening van de 12-V-stekkerdoos Afdekkap (1) openen en elektrisch apparaat in de 12-V-stop- ...
Pagina 99: Bediening Van De Verwarming (Cabine-Uitvoering)
Gebruik Bediening van de verwarming (cabine-uitvoering) Verwarmingsklep (1) openen door deze linksom te draaien.  In de zomer moet de verwarmingsklep altijd gesloten zijn. Startschakelaar staat in stand RUN.  Ventilatorschakelaar in stand LO of HI schakelen.  Bij bedrijfswarme motor stroomt de verwarmingslucht uit de ...
Pagina 100: Cabinedeur Openen En Sluiten (Cabineversie)
Gebruik Cabinedeur openen en sluiten (cabineversie) Bij modellen met cabine kan de cabinedeur zoals hierna beschreven worden geopend en gesloten. Openen van de cabinedeur van buiten Cabinedeur met deurslot (1) ontgrendelen.  Cabinedeur openen door aan de deurgreep (2) te trekken en ...
Pagina 101: Openen En Sluiten Van Kleppen (Cabine-Uitvoering)
Gebruik Openen en sluiten van kleppen (cabine-uitvoering) Bij modellen met cabine kunnen de voorruit en zijruiten zoals hierna beschreven worden geopend en gesloten. Voorruit De voorruit moet altijd worden vergrendeld. Het zich bevinden in de cabine en het bedrijf van de graafma- STOP chine met ontgrendelde voorruit is verboden.
Pagina 102: Zijruit
Gebruik Zijruit Vergrendeling door trekken aan de handgreep (1 of 2) ontgren-  delen en de zijruit naar voren resp. naar achteren schuiven. Om te sluiten de zijruit naar voren resp. achteren schuiven, tot-  dat de vergrendeling van het kozijn vastklikt. De zijruit kan in elke stand met de vergrendelingsbout (3) worden vastgezet.
Pagina 103: Winterbedrijf
Gebruik Winterbedrijf Met gebruik in de winter wordt het bedrijf van de graafmachine bij een buitentemperatuur onder 5 °C bedoeld. Werkzaamheden vóór de winter Beschermdak en cabine-uitvoering Zo nodig motorolie en hydraulische olie door de voor het gebruik in de winter specifieke viscositeit vervangen. ...
Pagina 104: Starten Van De Graafmachine Met Starthulp
Gebruik Starten van de graafmachine met starthulp Als starthulp mag alleen een voertuig of startapparaat worden gebruikt, indien deze over een 12-V- STOP voeding beschikt. De gebruiker bevindt zich op de bestuurdersplaats, het aansluiten van de starthulpaccu moet door een tweede persoon worden uitgevoerd. Accu bereikbaar maken en pluspoolkap verwijderen.
Pagina 105: Bediening Van De Nood-Uit-Functies
Gebruik Bediening van de nood-uit-functies In geval van nood kan zowel de motor met de hand worden uitgeschakeld, als ook de boom handmatig neergela- ten. Handmatige motorstop Indien de motor niet met de sleutel kan worden uitgeschakeld, kan de motor met de hand worden uitgeschakeld. Voor het uitschakelen aan de knop (1) trekken, totdat de motor ...
Pagina 106: Bijvullen Van Ruitensproei-Installatie
Gebruik Bijvullen van ruitensproei-installatie Afsluitdop (1) van het ruitensproeireservoir (2) openen en het  reservoir met water resp. reinigingsmiddel vullen. Graafmachine bijtanken Bij het aftanken van de graafmachine is het roken, open licht en het gebruik van andere ontstekings- bronnen verboden. De gevarenzone moet met borden worden aangegeven. In de gevarenzone moet zich een brandblusser bevinden.
Pagina 107: Ontluchten Van Brandstofsysteem
Gebruik Ontluchten van brandstofsysteem Als de tank werd leeg gereden of als er werkzaamheden aan het brandstofsysteem werden uitge- voerd, moet het brandstofsysteem worden ontlucht. Om te ontluchten de startschakelaar in stand RUN zetten.  Het brandstofsysteem wordt in ca. 60 sec. door de elektrische brandstofpomp ontlucht. Indien niet voldoende ontlucht werd, gaat de motor weer uit.
Pagina 108: Locatieschema Van De Zekeringen In De Zekeringenkast
Gebruik Defecte zekering uit de zekeringenkast (1) verwijderen en ver-  vangen. Het locatieschema van de zekeringen is op de navolgende af-  beelding weergegeven. De hoofdzekering (3) bevindt zich naast de voertuigaccu en de  zekering van het generatorcircuit (2) bevindt zich vóór de dyna- mo in de motorruimte.
Pagina 109: Openen/Sluiten Van Afdekking Motorruimte
Gebruik Openen/Sluiten van afdekking motorruimte Contactsleutel in het slot (1) van de motorkap steken en links-  om draaien, slotgedeelte indrukken. Motorkap openen en omhoog klappen. De motorkap blijft door  de steun automatisch in geopende stand. Voor het sluiten van de motorkap het slot indrukken. Contact- ...
Pagina 110: Vervangen Van De Bak
Gebruik De afdekking van de hydraulische kleppen door vastklikken  van de vergrendeling (1) tegen naar beneden vallen borgen. Voor het sluiten eerst de vergrendeling (1) ontgrendelen en dan de afdekking van de hydraulische kleppen  naar beneden klappen. Met de sluiting borgen. Motorkap sluiten.
Pagina 111: Diefstalbeveiliging
Gebruik Diefstalbeveiliging De graafmachine is met een diefstalbeveiligingsfunctie voorzien, die het starten van de motor alleen met behulp van een geregistreerde sleutel toelaat. Indien een geregistreerde sleutel kwijtraakt, kan deze geblokkeerd worden. Deze blokkering voorkomt het starten van de motor met deze sleutel, om het voertuig tegen diefstal te beveiligen. De diefstalbeveiliging maakt het stelen van de machine moeilijker, maar kan dit niet helemaal uitsluiten.
Pagina 112 Indien zich storingen aan de machine voordoen, dan s.v.p. contact opnemen met uw KUBOTA-dealer, om de  storing te lokaliseren en te laten verhelpen. De meldingen kunnen op het display in 11 talen weergegeven worden. Bij de taalkeuze kan uw KUBOTA-  dealer behulpzaam zijn.
Pagina 113: Registreren Van Een Zwarte Sleutel Voor De Machine
Gebruik Registreren van een zwarte sleutel voor de machine  Het registreren van een zwarte sleutel kan enkel gebeuren onder de volgende voorwaarden: Waarborgen, dat zich geen personen in het bereik van de graafmachine bevinden. Indien niet kan STOP worden voorkomen, dat zich personen in de buurt van de graafmachine bevinden, moeten deze wor- den gewaarschuwd door kort te claxonneren.
Pagina 114 Gebruik RG658-8144-4 08/2018...
Pagina 115: Storingzoeken
Storingzoeken STORINGZOEKEN Het storingzoeken bevat alleen storingen en foutieve bedieningen, die door de gebruiker moeten worden opgelost. Andere storingen mogen alleen door geschoold personeel worden opgelost. Het storingzoeken vindt plaats met behulp van de storingzoektabel. Om een storing te begrenzen, moet eerst in de kolom STORING het overeen- komstig storingsgedrag van de graafmachine worden bepaald.
Pagina 116: Storingstabellen Gebruik
Storingzoeken Storingstabellen gebruik STORING MOGELIJKE OORZAAK OPLOSSING Bedrijf De uitlaatgassen zijn gitzwart Luchtfilter vuil Luchtfilter controleren, reinigen, vervangen (blz. 127). Onvoldoende motorvermogen Luchtfilter vuil Luchtfilter controleren, reinigen, vervangen (blz. 127). Brandstoffilter vuil of water in het Waterafscheider op watergehalte brandstofsysteem controleren, zo nodig water aftap- pen (blz.
Pagina 117: Storingstabellen Display
Storingzoeken Storingstabellen display Oplossing sto- Indicatie Kleur Probleem/storing Voorlopige maatregel ring geel Brandstoftekort. Tanken. Brandstof K r a f t s t o f f  Er kan een motor- defect aanwezig Motor direct uitschake- rood Oliedruktekort. zijn. Direct gespe- Motorolie ...
Pagina 118 Storingzoeken RG658-8144-4 08/2018...
Pagina 119: Onderhoud
Een zorgvuldige service van de graafmachine waarborgt een grote functiezekerheid en verhoogt de levensduur. Indien de servicewerkzaamheden niet (goed) worden uitgevoerd, vervalt alle garantieaansprakelijkheid en de aan- sprakelijkheid tegenover het bedrijf KUBOTA. Er mogen alleen de door de fabrikant voorgeschreven reserve-onderdelen worden gebruikt. Bij niet vrijgegeven reserve-onderdelen bestaat ten gevolge van onvoldoende kwaliteit of verkeerde montage een verhoogd gevaar voor ongelukken.
Pagina 120: Onderhoudsschema Voor Algemeen Onderhoud Van 50 Tot 500 Bedrijfsuren
Onderhoud Onderhoudsschema voor algemeen onderhoud van 50 tot 500 bedrijfsuren Onderhoudswerkzaamheden gebruiker Stand bedrijfsurenteller Algemeen onderhoud Interval Pagina Brandstofniveau controleren dagelijks Koelvloeistofpeil controleren dagelijks Motoroliepeil controleren dagelijks Peil hydraulische olie controle- dagelijks Voorbouwapparatuur smeren dagelijks V-snaar controleren dagelijks Waterafscheider controleren dagelijks ...
Pagina 121: Onderhoudsschema Voor Algemeen Onderhoud Van 550 Tot 1000 Bedrijfsuren
Onderhoud Onderhoudsschema voor algemeen onderhoud van 550 tot 1000 bedrijfsuren Onderhoudswerkzaamheden gebruiker Stand bedrijfsurenteller Algemeen onderhoud 950 1000 Interval Pagina Brandstofniveau controleren dagelijks Koelvloeistofpeil controleren dagelijks Motoroliepeil controleren dagelijks Peil hydraulische olie controle- dagelijks Voorbouwapparatuur smeren dagelijks V-snaar controleren dagelijks Waterafscheider controleren dagelijks ...
Pagina 122: Onderhoudsschema Voor Onderhoudswerkzaamheden Voor 50 Tot 500 Bedrijfsuren
1000 h Leidingfilter vervangen Luchtfilterelementen vervan- 1000 h Olie in loopwiel en looprol ver- Neem s.v.p. contact op met uw KUBOTA-dealer. 2000 h versen Dynamo en startmotor contro- Neem s.v.p. contact op met uw KUBOTA-dealer. 2000 h leren Elektrische kabels en aanslui- Neem s.v.p.
Pagina 123: Onderhoudsschema Voor Onderhoudswerkzaamheden Voor 550 Tot 1000 Bedrijfsuren
 1000 h Leidingfilter vervangen Luchtfilterelementen vervan-  1000 h Olie in loopwiel en looprol ver- Neem s.v.p. contact op met uw KUBOTA-dealer. 2000 h versen Dynamo en startmotor contro- Neem s.v.p. contact op met uw KUBOTA-dealer. 2000 h leren Elektrische kabels en aanslui- Neem s.v.p.
Pagina 124: Schoonmaken Van De Graafmachine
Onderhoud Schoonmaken van de graafmachine Voordat met de schoonmaakwerkzaamheden wordt begonnen; motor afschakelen en tegen opnieuw STOP inschakelen beveiligen. Bij het gebruik van een stoomapparaat voor het schoonmaken van de graafmachine mag de straal niet op de elektrische onderdelen worden gehouden. De waterstraal niet op de inlaatopening van het luchtfilter houden.
Pagina 125: Radiateur Schoonmaken
Onderhoud Radiateurdop niet met een warme motor openen; ver- STOP brandingsgevaar. Radiatordop (1) openen, door deze linksom te draaien.  Het vloeistofpeil moet op MAX (zie afbeelding) staan, indien  nodig koelvloeistof bijvullen. Radiateurdop en expansievat sluiten.  Motorkap sluiten. ...
Pagina 126: Koelvloeistofslangen Controleren
Onderhoud Koelvloeistofslangen controleren Deze controle alleen met koude motor uitvoeren. STOP Motorkap openen (blz. 107).  Alle slangverbindingen aan de motor en naar de radiateur resp. verwarmingsventilator (cabine-uitvoering) op toe- stand (scheuren, uitbollingen, verharde plekken), lekkage en goede bevestiging van de klemmen controleren. Zo nodig moeten de slangen door geschoold personeel worden vervangen.
Pagina 127: Oliefilter Vervangen
Onderhoud Oliefilter vervangen Olie-opvangbak onder het oliefilter (1) plaatsen, het oliefilter  met de oliefiltersleutel verwijderen, door deze linksom te draai- Pakkingring van het nieuwe oliefilter met motorolie insmeren.  Oliefilter aanbrengen en met de hand vastdraaien; niet de olie- ...
Pagina 128: Koelvloeistof Verversen
Onderhoud Koelvloeistof verversen Aftappen alleen met koude motor uitvoeren. STOP Totale inhoud koelsysteem: 5,6 l Motorkap openen (blz. 107).  Linker motorkap verwijderen (blz. 107).  Radiateurdop (1) openen.  Centrale koelvloeistofaftap (1) openen en alle koelvloeistof af-  tappen. De koelvloeistof moet worden opgevangen en volgens de geldende milieubeschermingsbepalingen worden afgevoerd.
Pagina 129: Luchtfilter Controleren, Reinigen, Vervangen
Onderhoud Luchtfilter controleren, reinigen, vervangen Gevaar voor beschadiging van de motor! Het binnenste filterelement (1) moet tijdens het schoonmaken van de luchtfilterbehuizing (6) inge- bouwd blijven. Anders kunnen tijdens het schoonmaken vuildeeltjes in de luchtinlaat terechtkomen en delen van het injectiesysteem en de motor beschadigen. Motorkap openen (blz.
Pagina 130: Brandstoffilter Vervangen
Onderhoud Brandstoffilter vervangen Motorkap openen (blz. 107).  Omschakelkraan (2) aan de waterafscheider op stand OFF zet-  ten. Poetsdoek onder het brandstoffilter leggen, zodat er geen brandstof op de grond terechtkomt. Brandstoffilter (1) eraf draaien.  Aan het nieuwe filter de rubberen pakkingring met dieselolie ...
Pagina 131: Water Aftappen Uit De Brandstoftank
Onderhoud Beker (5) leegmaken en met schone dieselolie reinigen.  Filters (1) op overmatige vervuiling controleren, zo nodig ver-  vangen. Pakkingring (4) vernieuwen en met dieselolie insmeren.  Componenten in de volgorde 1 t/m 6 monteren.  Daarbij de rode kunststofring (2) en de drukveer (3) niet vergeten.
Pagina 132: Vervangen Van Het Retourfilter In Het Reservoir Voor Hydraulische Olie
Onderhoud Vervangen van het retourfilter in het reservoir voor hydraulische olie Bij werkzaamheden aan het hydraulisch systeem moet op absolute reinheid worden gelet. Werkzaamheden alleen met koude hydraulische olie STOP uitvoeren. Afdekking van de hydraulische kleppen openen (blz. 107).  Be- en ontluchtingsfilter (1) uit het afsluitdeksel schroeven.
Pagina 133: Vervangen Van Het Aanzuigfilter In Het Reservoir Voor Hydraulische Olie
Onderhoud Nieuw retourfilter (1) in de filterhouder (2) plaatsen.  Filterhouder met retourfilter boven de retourleiding in het reser-  voir voor hydraulische olie plaatsen. Pakkingring aan het afsluitdeksel controleren op toestand; zo  nodig vervangen. Afsluitdeksel (1) met de geleiding in de filterhouder (2)plaatsen ...
Pagina 134: Filter Voorstuurkringloop Vervangen
Onderhoud Nieuw aanzuigfilter handvast erop schroeven.  Retourfilter plaatsen (blz. 130).  Hydraulische olie opvullen (blz. 135).  Filter voorstuurkringloop vervangen Afdekking van de hydraulische kleppen openen (blz. 107).  Afsluitschroef (1) uit het kleppenblok (2) draaien.  Filter voorstuurcircuit (1) uit het kleppenblok trekken. ...
Pagina 135: Hydraulische Olie Bijvullen/Verversen
Onderhoud Hydraulische leiding weer aansluiten.  Beplatingsdelen weer aanbrengen.  Leidingfilter aan de rechter bedieningshendel vervangen.  Hydraulische olie bijvullen/verversen Bij werkzaamheden aan het hydraulisch systeem moet op absolute reinheid worden gelet. Werkzaamheden alleen met koude hydraulische olie uitvoeren. STOP De hydraulische olie moet in combinatie met het vervangen van het aanzuigfilter worden ververst.
Pagina 136: Klepfilter In Het Extra Circuit Vervangen (Kx101-34)
Onderhoud Klepfilter in het extra circuit vervangen (KX101-34) Motorkap (1) openen (blz. 107).  Afdekking van de hydraulische kleppen (2) openen (blz. 107).  Afdekking van de hydraulische kleppen verwijderen.  Rechter bovenwagenbekleding (3) verwijderen.  Hydraulische leiding (4) eraf schroeven. ...
Pagina 137: Hydraulische Olie Bijvullen
Onderhoud Hydraulische olie bijvullen Vulhoeveelheid bij vervanging olie: ca. 33 l Vulhoeveelheid compleet systeem: 41 l Be- en ontluchtingsfilter (1) handvast eraf schroeven.  Een schone trechter met fijne zeef in de opening van de afsluit-  plug plaatsen. Hydraulische olie tot het midden van het kijkglas (navolgende ...
Pagina 138: Onderhoud Aan De Accu
Onderhoud Onderhoud aan de accu Door regelmatig onderhoud kan de levensduur van de accu aanzienlijk worden verlengd. Accuzuur is zeer bijtend. Contact met accuzuur moet in elk geval worden voorkomen. Indien kle- ding, huid of ogen desondanks met accuzuur in contact zijn gekomen, dan de desbetreffende de- len direct met water afspoelen.
Pagina 139: Accu Laden
Onderhoud Accu laden Accuzuur is zeer bijtend. Contact met accuzuur moet in elk geval worden voorkomen. Indien kleding, huid of ogen desondanks met accuzuur in contact zijn gekomen, dan de desbetreffende delen direct met water afspoelen. Bij contact met de ogen onmiddellijk een arts raadplegen! Gemorst accuzuur onmiddellijk neutraliseren.
Pagina 140: Accu Uit- En Inbouwen, Vervangen
Onderhoud Accu uit- en inbouwen, vervangen Bij het aansluiten en loskoppelen van de accu, verplicht deze volgorde respecteren  Gevaar voor STOP kortsluiting. Accu bereikbaar maken.  De minpoolkap en de poolklem verwijderen. Poolklem terzijde leggen, zodat een contact met de minpool is ...
Pagina 141: Draaikranslager Smeren
Onderhoud Graafmachine in bedrijf stellen en de bovenwagen meerdere keren 90° draaien. Na het smeren de bovenwa-  gen meerdere keren 360° draaien, om het smeervet gelijkmatig te verdelen. Bij het draaien van de bovenwagen waarborgen, dat de draaicirkel vrij van personen en materiaal is. STOP Draaikranslager smeren Smeernippel (1) met de vetspuit smeren.
Pagina 142: Rupsbandspanning Controleren
Onderhoud Deze procedure door een begeleider laten controleren. STOP Graafmachine met geschikt steunmateriaal steunen; gewicht van het voertuig in acht nemen. Rupsbandspanning controleren De rupsband staat met de naad (1) midden tussen de loopwiel  en aandrijftandwiel. Rupsbanddoorhanging, zoals op de afbeelding weergegeven, ...
Pagina 143: Rupsbandspanning Afstellen
Onderhoud Rupsbandspanning afstellen Spannen Deksel (1) van de rupsbandspaninrichting verwijderen.  Vetspuit op de smeernippel (2) plaatsen.  Vetspuit bedienen, totdat de voorgeschreven rupsbandspan-  ning is bereikt. Ontspannen Drukklep (3) voorzichtig eruit draaien en rupsband ontspannen.  Voorzichtig; er kan vet uit de opening van de cilinder spuiten. STOP Drukklep terugplaatsen en met 98-108 Nm vastdraaien.
Pagina 144: Stuurklepkoppeling Smeren
Wanneer de display- en bedieningseenheid wegens storingen wordt vervangen staat de bedrijfsurenteller af fa- briek op 0 uren. Neem in dit geval s.v.p. contact op met uw bevoegde KUBOTA-dealer. RG658-8144-4 08/2018...
Pagina 145: Boutverbindingen Controleren
Onderhoud Boutverbindingen controleren De navolgende opsomming bevat de aanhaalmomenten van de boutverbindingen. De verbindingen alleen met een momentsleutel natrekken. Evt. ontbrekende waarden kunnen bij het bedrijf KUBOTA worden aangevraagd. Aanhaalmomenten voor bouten Nm ( kgfm 4 T (4.6) 7 T (8.8) 9 T (9.8-10.9)
Pagina 146: Aanhaalmomenten Voor Hydraulische Leidingen
Onderhoud Aanhaalmomenten voor hydraulische leidingen Sleutelwijdte Aanhaalmoment in Nm Leidingmaat Schroefdraad 30-35 M12x1,5 30-35 M14x1,5 40-45 10x1,5 M16x1,5 60-65 12x1,5 M18x1,5 75-80 15x1,5 M22x1,5 90-100 16x2 M24x1,5 110-120 18x2 M26x1,5 130-140 22x2 M30x2 140-160 25x2,5 M36x2 M22x1,5 60-65 15x1,5 alléén voor ED-2 Aanhaalmomenten voor hydraulische koppelstukken Aanhaalmoment in Schroefdraad...
Pagina 147: Onderhoudsmiddelen
Onderhoud Onderhoudsmiddelen Aanbeveling Standaardvulling Melding Buitentempera- tuuromstandig- Viscositeit Kwaliteitsnorm Merk Type heden In de winter of Bij gebruik van diesel- SAE 10W bij lage tempe- brandstof met een ho- SAE 20W raturen ger zwavelgehalte (tussen 0,50 en 1,00 %) moeten mo- torolie en oliefilter na kortere tijdsinterval- In de zomer of...
Pagina 148: Herstelwerkzaamheden Aan De Machine
Onderhoud Aanbeveling Standaardvulling Melding Buitentempera- tuuromstandig- Viscositeit Kwaliteitsnorm Merk Type heden In de winter of SAE 75 bij lage tempe- SAE 80 raturen In de zomer of Transmis- bij hoge omge- SAE 90 MIL-L-2105C* sieolie vingstempera- SAE 140 turen Spirax  Alle weersom- 80W90* Shell...
Pagina 149: Veiligheidstechnische Controle
Veiligheidstechnische controle VEILIGHEIDSTECHNISCHE CONTROLE De basis voor de uitvoering van de veiligheidstechnische controles zijn de geldige nationale arbeidsnormen, on- gevallenpreventienormen en technische specificaties van de gebruikende landen. De bediener (blz. 16) moet de veiligheidstechnische controle volgens e in het land omschreven tijdsbestek uitvoe- ren.
Pagina 150 Veiligheidstechnische controle RG658-8144-4 08/2018...
Pagina 151: Stillegging En Opslag
Stillegging en opslag STILLEGGING EN OPSLAG Indien de graafmachine om bedrijfsredenen tot zes maanden wordt stilgelegd, moeten de maatregelen vóór, ge- durende en na de stillegging, zoals navolgend beschreven, worden uitgevoerd. Voor een stillegging langer dan zes maanden moeten de extra maatregelen met de fabrikant worden afgestemd. Veiligheidsbepalingen voor stillegging en opslag De algemene veiligheidsbepalingen (blz.
Pagina 152: Opnieuw In Bedrijf Stellen Na De Stillegging
Stillegging en opslag Opnieuw in bedrijf stellen na de stillegging Graafmachine zo nodig grondig schoonmaken (blz. 122).  Hydraulische olie op condenswater controleren, zo nodig verversen (blz. 133).  Smeervet aan de zuigerstangen van de hydraulische cilinders verwijderen.  Accu inbouwen (blz. 138). ...
Pagina 153: Heflast Van De Graafmachine
Bij het plaatsen van de hefinrichting moet worden gewaarborgd, dat bij normaal bedrijf van de graafmachine  en bij werkzaamheden met materiaal geen beperkingen (bijvoorbeeld vasthaken) optreden. Het vastlassen van bevestigingsmiddelen (bijv. haken) mag alleen door vakbekwaam personeel worden uit-  gevoerd. Voor deze werkzaamheden s.v.p. uw KUBOTA-dealer vragen. RG658-8144-4 08/2018...
Pagina 154: Lastdragende Inrichting
Heflast van de graafmachine De hefinrichting moet op elk plaats op het aanbouwapparaat of boomdeel een last standhouden, die het 2,5-  voudige van de nominale heflast bedraagt. Lastdragende inrichting Geëist wordt een lastdragende inrichting met alle navolgende genoemde eigenschappen: Het systeem moet een last standhouden, die het 2,5-voudige van de nominale heflast bedraagt;...
Pagina 155 Heflast van de graafmachine Draairadius heflast Ophanging heflast Heflasthoogte draaias RG658-8144-4 08/2018...
Pagina 156: Maximale Heflast Bij Het Draaien Tot 360
Heflast van de graafmachine Maximale heflast bij het draaien tot 360° KX101-34 (Cabine) / Arm 1350 mm en 1550 mm KX101-34 (Beschermdak) / Arm 1350 mm en arm 1550 mm RG658-8144-4 08/2018...
Pagina 157 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder MODEL KX101-34 SPECIFICATIE CABINE-UITVOERING MET RUBBEREN RUPSBAND ARM 1350 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 [mm] 4500 4000...
Pagina 158 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder MODEL KX101-34 SPECIFICATIE CABINE-UITVOERING MET RUBBEREN RUPSBAND ARM 1550 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 4500 [mm] 4500...
Pagina 159 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder MODEL KX101-34 SPECIFICATIE CABINE-UITVOERING MET STALEN RUPSBAND ARM 1350 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 [mm] 4500 4000...
Pagina 160 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder MODEL KX101-34 SPECIFICATIE CABINE-UITVOERING MET STALEN RUPSBAND ARM 1550 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 4500 [mm] 4500...
Pagina 161 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder BESCHERMDAKUITVOERING MET RUBBEREN RUPS- MODEL KX101-34 SPECIFICATIE BAND ARM 1350 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 [mm] 4500...
Pagina 162 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder BESCHERMDAKUITVOERING MET RUBBEREN RUPS- MODEL KX101-34 SPECIFICATIE BAND ARM 1550 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 4500 [mm]...
Pagina 163 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder MODEL KX101-34 SPECIFICATIE BESCHERMDAKUITVOERING MET STALEN RUPSBAND ARM 1350 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 [mm] 4500 4000...
Pagina 164 Heflast van de graafmachine Heflast aan de voorzijden, dozerblad onder, enkel met leidingbreukbeveiligingsklep aan dozerbladcilinder MODEL KX101-34 SPECIFICATIE BESCHERMDAKUITVOERING MET STALEN RUPSBAND ARM 1550 mm kN (t) DRAAIRADIUS HEFLAST (mm) HEFLAST- HOOGTE Mini- Maxi- 1500 2000 2500 3000 3500 4000 4500 [mm] 4500...
Pagina 165: Toebehoren
Het voor deze graafmachine landspecifiek goedgekeurd toebehoren is in de navolgende paragrafen beschreven. Voor meer toebehoren s.v.p. contact opnemen met uw KUBOTA-dealer. Toebehoren van andere fabrikanten mag alleen na schriftelijke toestemming van het bedrijf KUBOTA STOP worden aangebracht, zie tevens goedgekeurd gebruik (blz. 15).
Pagina 166: Kubota-Leidingbreukbeveiliging
Wordt het dozerblad ter vergroting van de stabiliteit van de machine gebruikt, dan moet een aanvullende leiding- breukbeveiliging volgens EN 474-1 zijn gemonteerd. Neem contact op met uw KUBOTA-dealer als u de graafmachine voor het heffen wilt uitrusten. De leidingbreukbeveiliging is vanaf de fabriek op de desbetreffende graafmachine afgesteld.
Pagina 167: Kubota Waarschuwingssysteem Voor Overbelasting
De daarbij behorende gebruiksaanwijzing is bij de gebruiksaanwijzing van de graafmachine gevoegd. Neemt u voor verdere informatie s.v.p. contact op met uw KUBOTA-dealer of -distributeur. De grootte, het gewicht en de armhouder van de graafmachine zijn belangrijke factoren bij de keuze van de aanbouwapparaten.
Pagina 168 Toebehoren RG658-8144-4 08/2018...
Pagina 169 Toebehoren RG658-8144-4 08/2018...

Deze handleiding is ook geschikt voor:

Kx101-3a4 hi

Kubota KX101-3a4 Gebruiksaanwijzing

Quick Links

Gerelateerde Handleidingen voor Kubota KX101-3a4

Samenvatting van Inhoud voor Kubota KX101-3a4

Deze handleiding is ook geschikt voor:

Inhoudsopgave
