6.3.1 Afmetingen/indeling van de kabelwartels
33

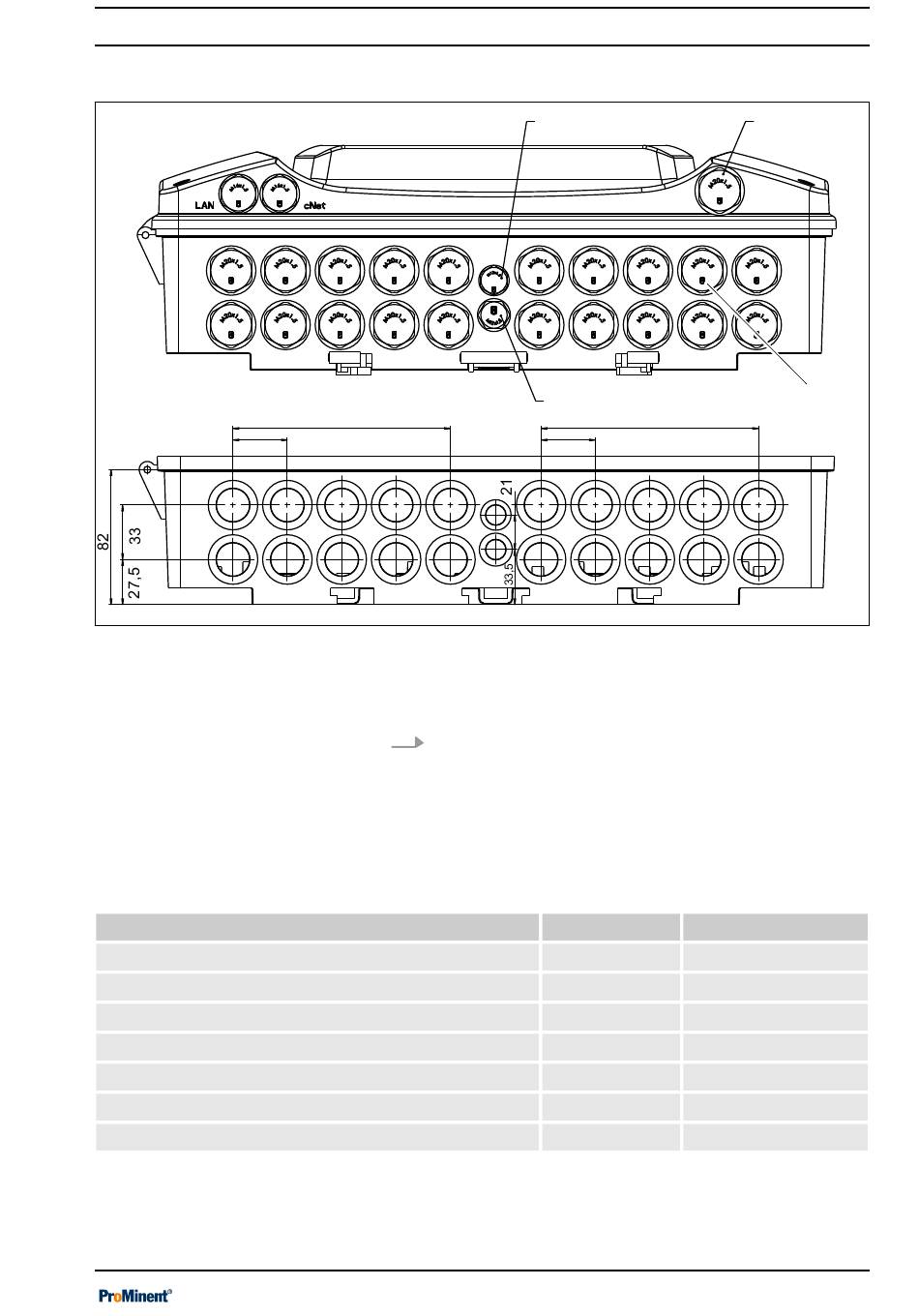

Afb. 23: Afmetingen/indeling van de kabelwartels
I.
Ontluchting (mag niet worden verwijderd of afge‐
sloten)
II. Blindstop
Tab. 4: Onderdelen van de kabelwartelset M20 DCPa. Artikelnummer: 1092176
Benaming
Kabelwartels, M20x1,5, (5-13) 9005 V0
Afdichtring, M20/4x, Ø5
Afdichtring, M20/2x, Ø4
Afdichtring, M20/2x, Ø6
Sluitplug, Ø4 mm, PA, rood
Sluitplug, Ø5 mm, PA, rood
Sluitplug, Ø6 mm, PA, rood
(4x33=)132
Verwijder de blindstoppen uit het apparaat en monteer de
passende kabelwartels. Gebruik steeds een passende
afsluitring voor de gebruikte kabel. De passende kabelwar‐
tels zijn opgenomen in de leveromvang van het apparaat. De
afzonderlijke onderdelen worden hier
van de kabelwartelset M20 DCPa. Artikelnummer: 1092176"
op pagina 37 precies gespecificeerd.
Montage en installatie
CAN
I.
(4x33=)132
33
Ä Tab. 4 „Onderdelen
Aantal
Onderdeelnummer
10
1092175
5
1045172
5
1045173
5
1045194
4
1092174
4
1092122
4
1092123
USB
II.
A2580
37
